FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 100V | 25°C 时电流 - 连续漏极 (Id) | 14A(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 10V | 不同 Id、Vgs 时导通电阻(最大值) | 160 毫欧 @ 8.4A,10V |
不同 Id 时 Vgs(th)(最大值) | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 26nC @ 10V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 670pF @ 25V |
功率耗散(最大值) | 3.7W(Ta),88W(Tc) | 工作温度 | -55°C ~ 175°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | TO-263(D²Pak) |
封装/外壳 | TO-263-3,D²Pak(2 引线 + 接片),TO-263AB |

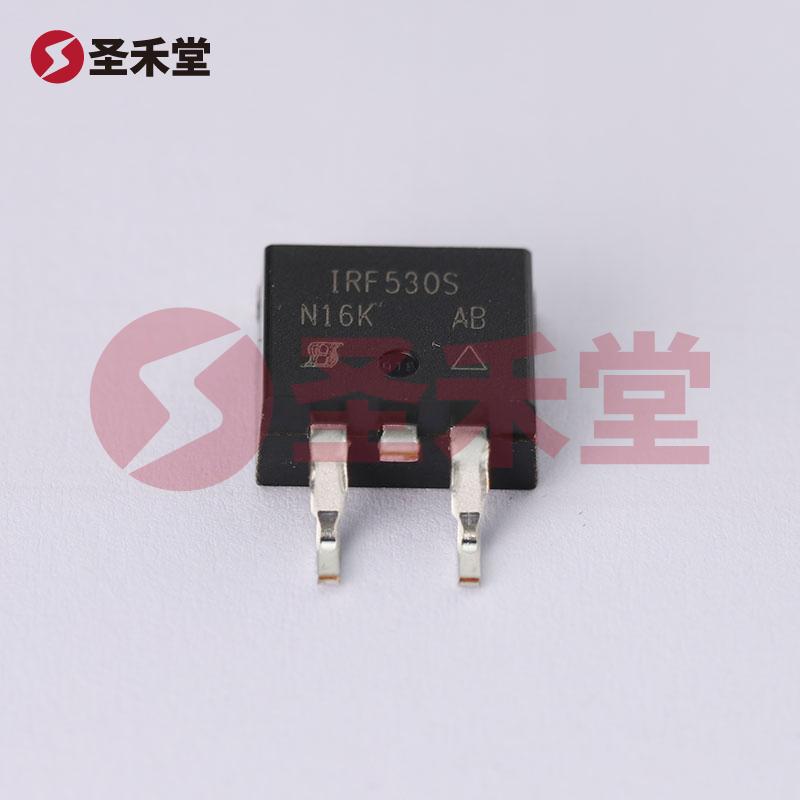

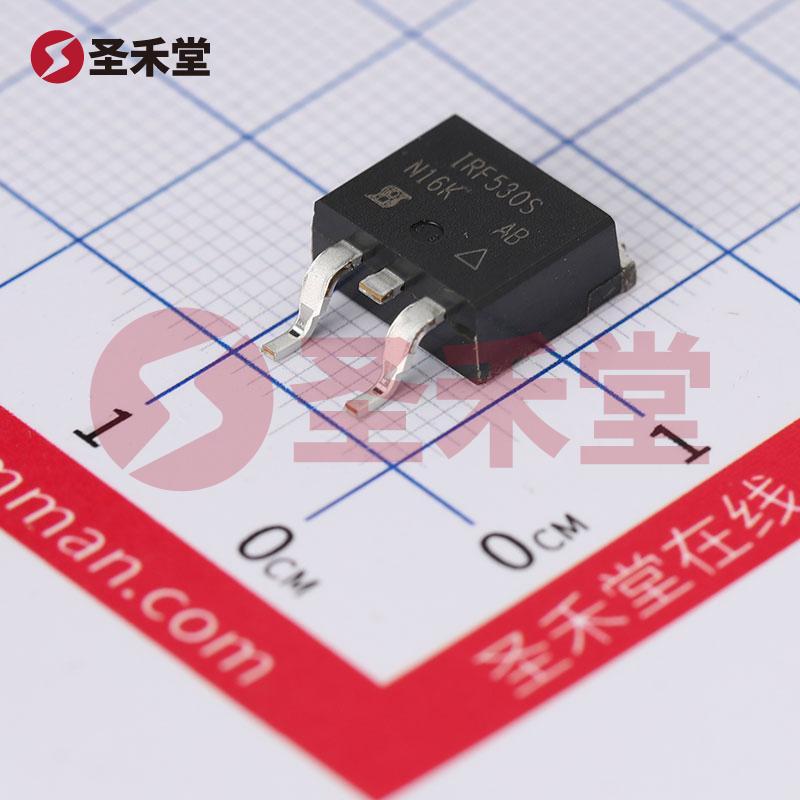

IRF530SPBF是VISHAY(威世)公司推出的一款N通道MOSFET(绝缘栅场效应管),该器件专为高效能与高稳定性的应用场景设计,具有良好的电气特性和热性能。IRF530SPBF在多种电力电子应用中表现出色,是电源管理、开关电源、马达驱动以及电动汽车和工业控制等领域的理想选择。
IRF530SPBF的关键技术参数包括:
IRF530SPBF展现了出色的开关特性和低导通电阻,使其在高频率及高效率的应用场景中表现依然稳定。相较于传统的双极型晶体管(BJT),MOSFET可以提供更高的开关速度和更低的功耗,这意味着在有限的空间内能实现更大的功率输出。

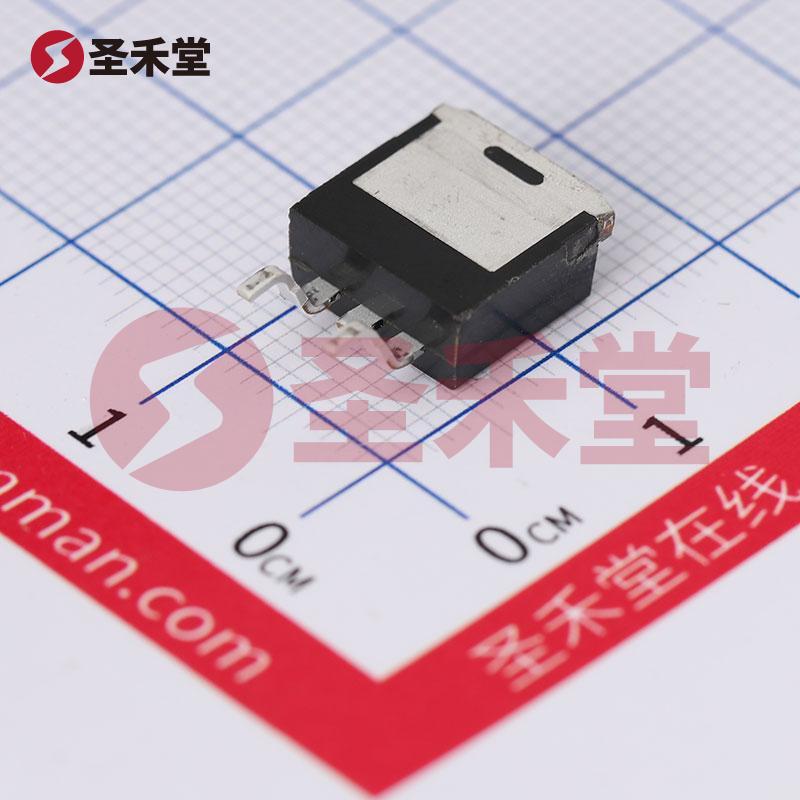

由于其宽广的工作温度范围,IRF530SPBF适用于极端环境条件,且其TO-263封装设计使得设备在散热方面表现优异,适合需要较高功率的应用。常见的应用包括:
IRF530SPBF N通道MOSFET凭借其出色的电气规格和封装设计,成为了许多高效能电源和电机控制应用中的理想选择。无论是在工业、消费电子,还是在电动汽车领域,该产品都能为设计师提供卓越的性能和极高的可靠性,是现代电力电子设计不可或缺的重要元器件。选择IRF530SPBF,意味着在电源管理和开关操作中更为自如、高效。
