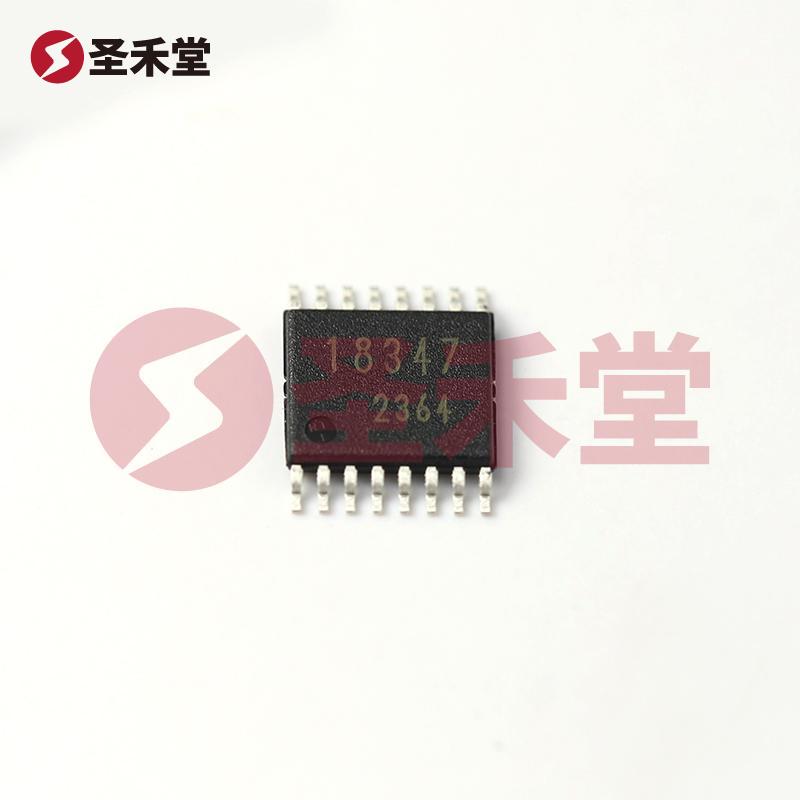

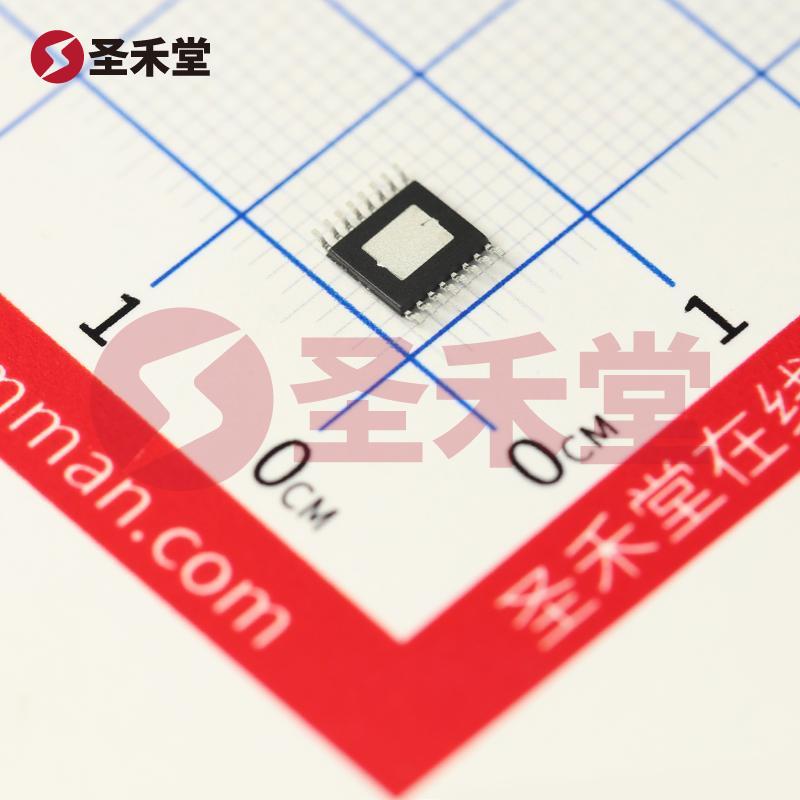

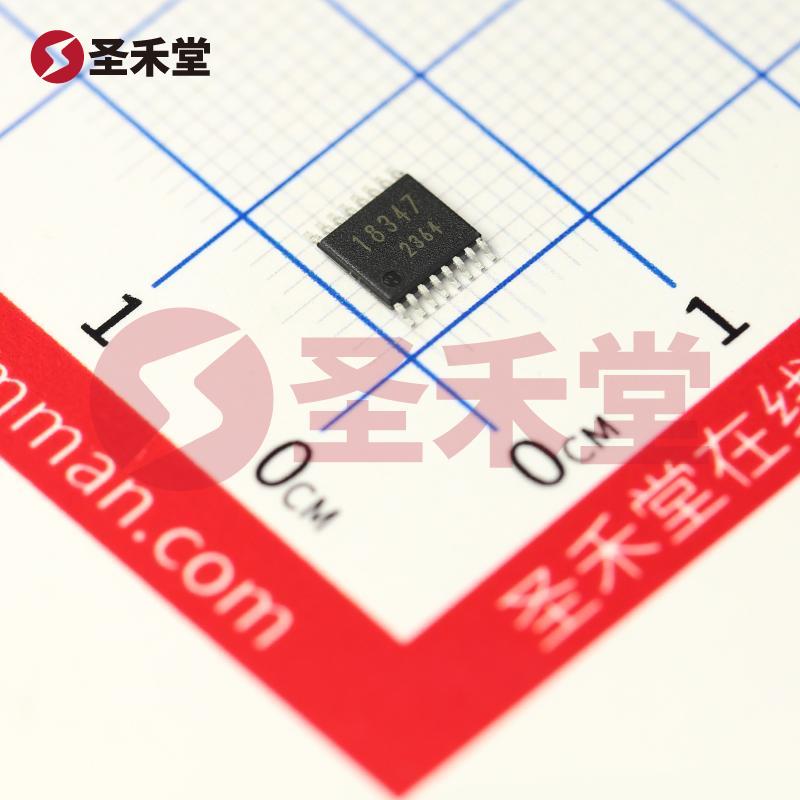

BD18347EFV-ME2 产品实物图片
BD18347EFV-ME2 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

BD18347EFV-ME2

商品编码: BM0003120115
品牌 :
ROHM(罗姆)
封装 :
HTSSOP-B16
包装 :
编带
重量 :
-
描述 :
LED驱动
库存 :
2350(起订量1,增量1)
批次 :
22+
数量 :
X
5.13
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥5.13
--
100+
¥4.27
--
1250+
¥3.89
--
2500+
¥3.6
--
25000+
产品参数
产品手册
产品概述

BD18347EFV-ME2参数

制造商Rohm Semiconductor系列Automotive, AEC-Q100
包装卷带(TR)零件状态有源
类型电源开关内部开关
输出数4电压 - 供电(最低)5.5V
电压 - 供电(最高)20V电流 - 输出/通道150mA
频率750Hz调光PWM
应用汽车级,照明工作温度-40°C ~ 125°C
安装类型表面贴装型封装/外壳16-VSSOP(0.173"",4.40mm 宽)裸焊盘
供应商器件封装HTSSOP-B16

BD18347EFV-ME2手册

empty-page
无数据

BD18347EFV-ME2概述

产品概述:BD18347EFV-ME2

制造商: Rohm Semiconductor
系列: Automotive, AEC-Q100
封装: HTSSOP-B16
类型: 电源开关
状态: 有源

BD18347EFV-ME2 是一款高性能的 LED 驱动电源开关,专为汽车应用设计,符合 AEC-Q100 标准,以确保其在恶劣环境下的稳定性和可靠性。随着汽车电气化和智能化的发展,对高效、可靠的 LED 驱动解决方案的需求日益增长,该产品正好满足此需求。

主要特性

  1. 内部开关设计
    BD18347EFV-ME2 内置高效能开关,支持多达 4 路输出,使其能够同时驱动多个 LED 组件,适用于车内照明、外部灯光和其他照明用途。由于内部开关的设计,这款设备可以减少外部元器件数量,从而降低系统的复杂性和成本。

  2. 广泛的供电电压范围
    产品支持从 5.5V 到 20V 的供电电压范围,能够适应不同汽车电源系统的需求。其良好的电压适应性使得 BD18347EFV-ME2 能够在多种工作环境中保持稳定性能,无论是在冷启动还是电压波动情况下。

  3. 输出电流能力
    每个通道可提供高达 150mA 的稳定电流,这使得 BD18347EFV-ME2 能够有效驱动高亮度 LED,同时保持较低的热耗散和能耗,提高系统的能效。

  4. PWM调光功能
    该器件具备PWM调光功能,可以实现柔和的亮度调节,适应不同场景的照明需求。通过调节占空比,用户可以实现从最低亮度到最高亮度之间的无级调光,提高了应用的灵活性和用户体验。

  5. 工作温度范围
    BD18347EFV-ME2 的工作温度范围为 -40°C 至 125°C,使得其能够在极端温度下稳定工作,非常适合在汽车这种复杂和苛刻的环境中应用。

  6. 安装与封装
    采用表面贴装技术(SMT)的HTSSOP-B16封装,具有紧凑的设计和良好的散热性能,适合空间受限的应用场合。其裸焊盘设计能够提供优良的电气连接和散热能力,确保驱动稳定。

应用领域

BD18347EFV-ME2 主要应用于汽车级别的照明,包括:

  • 车内灯光: 如仪表盘灯、阅读灯及地板灯等,能够有效提升车主及乘客的舒适度。
  • 车外照明: 适用于尾灯、转向灯和日间行车灯等,满足汽车安全和美观的双重需求。
  • 额外照明系统: 例如背景灯和环境灯等,提供更为丰富的照明配置。

总结

BD18347EFV-ME2 是一款集成了多种先进特性及高效设计的 LED 驱动电源开关,适应现代汽车技术进步的需求。凭借其卓越的性能和可靠的工业标准,BD18347EFV-ME2 使汽车制造商和设计工程师能够在照明设计上实现更高的灵活性和针对性,在提升车辆整体品质的同时,确保产品安全与稳定性。此产品不仅在功能上满足用户需求,更通过高效的电源管理提升了整体能效,是现代汽车照明系统中不可或缺的重要组件。
