SN74LS14N

SN74LS14N 产品概述

产品简介

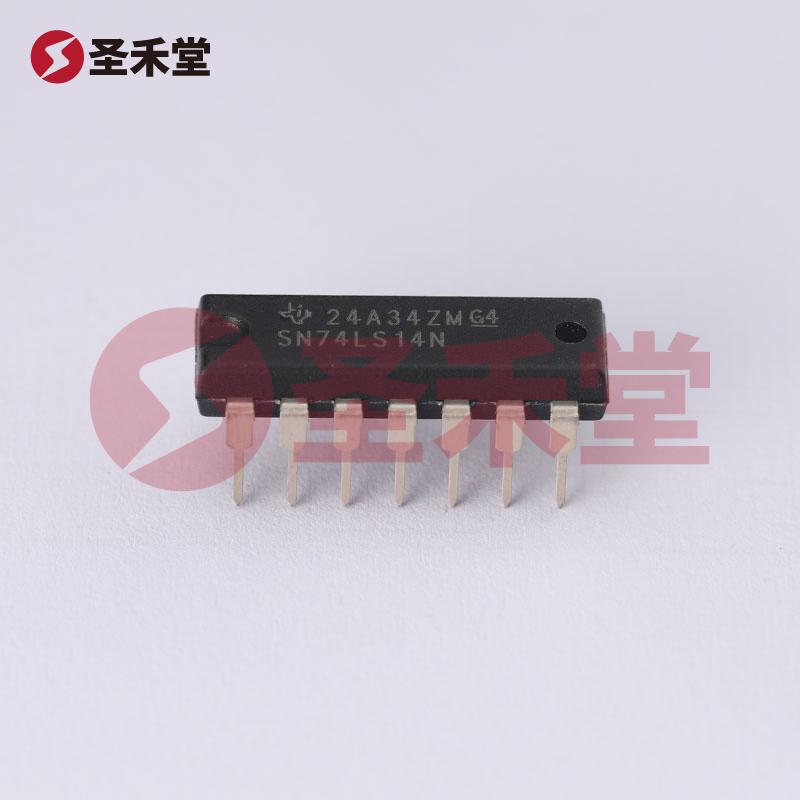

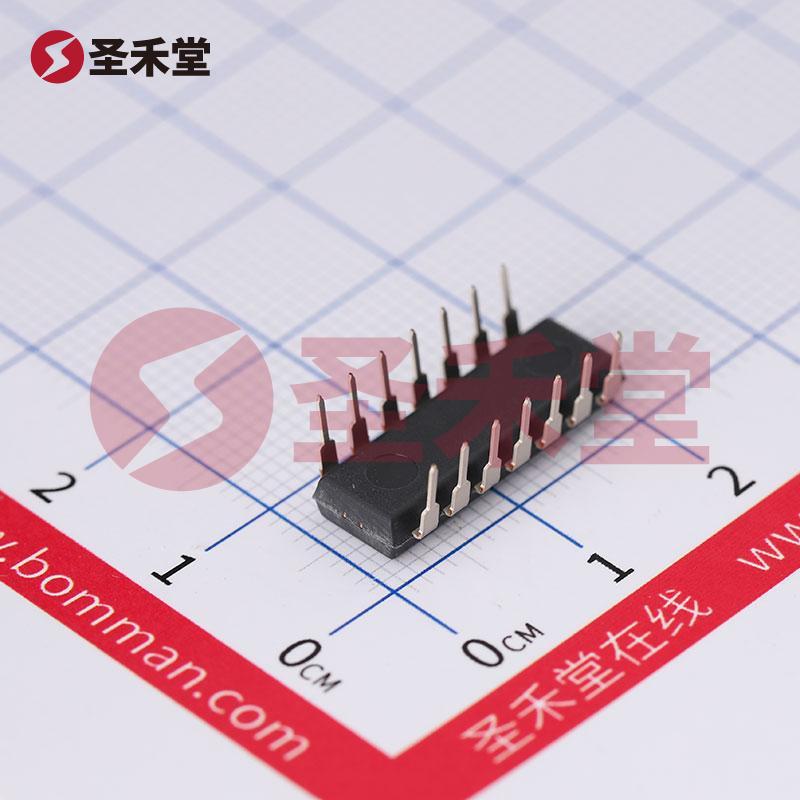

SN74LS14N 是德州仪器（Texas Instruments）公司推出的一款高性能施密特触发器。它采用了反相器的逻辑类型，具有六个输入通道，能够在各种电子应用中提供稳定的逻辑转换和信号处理。这款 IC 封装采用的是 14-PDIP（双列直插封装），方便在各种电路设计中进行安装和使用。

基本特性

SN74LS14N 的特性使其在数字电路设计中广泛应用。其逻辑电平高达 1.9V，低为 0.5V，适用于 4.75V 至 5.25V 的电源电压。这保证了 IC 能够在标准 TTL（晶体管-晶体管逻辑）环境中稳定工作。

在特定的负载能力下，SN74LS14N 的输出电流能力分别可达到 400µA（高电平输出）和 8mA（低电平输出），使其能够驱动多条信号线或连接多个后续电路。而且，该 IC 在不同的电源电压和负载条件下的逻辑数据显示出稳定的性能，具有最大传播延迟为 22ns（在 5V 电压，15pF 加载下） 的优良特性，这意味着其能够快速响应输入信号的变化，从而提升了整个系统的响应速度。

应用场景

SN74LS14N 的施密特触发器特性使其尤其适合于以下几种应用场景：

1. 信号整形：当输入信号存在抖动或噪声时，施密特触发器能够产生稳定的输出信号，从而消除干扰，提高信号的完整性。

2. 脉冲产生：通过适当的外部电路设计，SN74LS14N 可以用于生成特定宽度的脉冲信号，广泛应用于计数器和定时器电路。

3. 开关电路：在许多数字电路中，利用施密特触发器构建的开关电路可以改善开关的响应时间，保证输入信号的可靠性。

4. 频率合成：施密特触发器能够用于振荡器电路和频率合成器中，生成更稳定和一致的频率信号。

5. 逻辑电平转换：被广泛用于 TTL 和 CMOS 电平之间的转换，有效管理不同逻辑电平设备之间的兼容性。

工作环境

SN74LS14N 的工作温度范围为 0°C 到 70°C，保证了其在常见的工业和消费电子应用中的可靠性。由于其广泛的工作温度特性，这款 IC 特别适合于各种温度变化较大的环境中，能够保持高度的性能表现。

总结

综上所述，SN74LS14N 是一款功能强大的施密特触发器 IC，提供高电平和低电平输出，支持多种应用场景。它的电气特性和宽广的工作电压范围，使其在现代电子设计中成为专家与工程师们的理想选择。凭借其卓越的性能、稳定性和可靠性，SN74LS14N 在推动数字电路发展中发挥了关键作用，无论是在消费电子、工业设备，还是在其他高需求的电路应用中，都是值得信赖的电子元件。
