TCLT1105

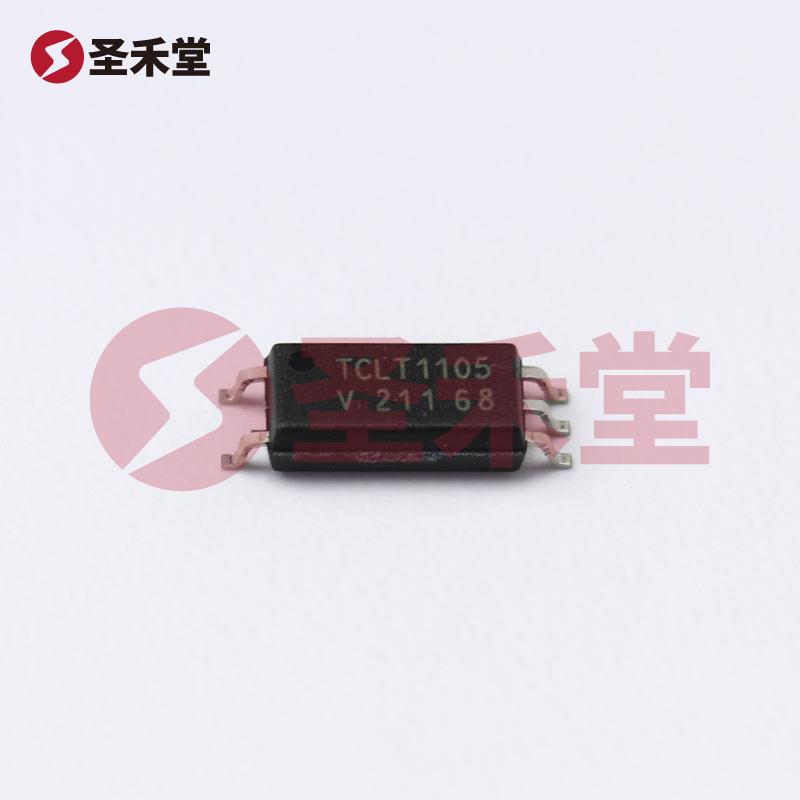

TCLT1105 产品概述

TCLT1105 是一款由 VISHAY(威世) 公司生产的高性能光隔离器，具有独特的特性和广泛的应用场景。它是一款获取更高隔离电压的全新设计，适合高安全要求的电子系统使用，特别是在工业控制、电力气候及现代信息交流设备中表现出色。

1. 基础参数

TCLT1105 拥有单通道设计，其电压隔离能力理想，最大达 5000Vrms。这一特性确保了在处理高电压信号时，器件内部和外部电路之间能够有效隔离，从而保护敏感的电子元件免受高电压引起的损坏。

2. 电流传输比

该光耦的电流传输比（CTR）具备优异的范围，最小值为 50% @ 5mA，最大值为 150% @ 5mA。这表明在传导信号的过程中，输入与输出之间的电流传递效果良好，使其能在严格的电流要求下正常工作。这样的性能使得 TCLT1105 成为需要稳定信号传输和高电流隔离的应用的理想选择。

3. 速度性能

TCLT1105 具备快速的接通和关断时间，典型值分别为 6µs 和 5µs，且上升和下降时间分别为 3µs 和 4.7µs。这意味着器件在高频应用中具备良好的响应特性，能够快速适应动态的电路要求，这对于现代电子设备要求更高数据传输速率至关重要。

4. 电气特性

在电气特性方面，TCLT1105 的最大输出电压为 80V，输出电流为 50mA，能够满足多种应用场景的需求。此外，其在 +25°C 环境下的正向电压（Vf）典型值为 1.25V，确保适当的电源管理和效率，同时最大正向电流（If）可达 60mA，为设计工程师提供更大的灵活性进行电路设计。

5. 饱和压降和工作环境

TCLT1105 的 Vce 饱和压降（最大值）为 300mV，确保了在高载流情况下的有效电气性能。其设计适用于-55°C 至 100°C 的宽温度范围，适合于不同恶劣环境下的运行要求。这样的工作温度范围使得 TCLT1105 特别适合于汽车电子、家电及工业设备等多个领域。

6. 封装与安装

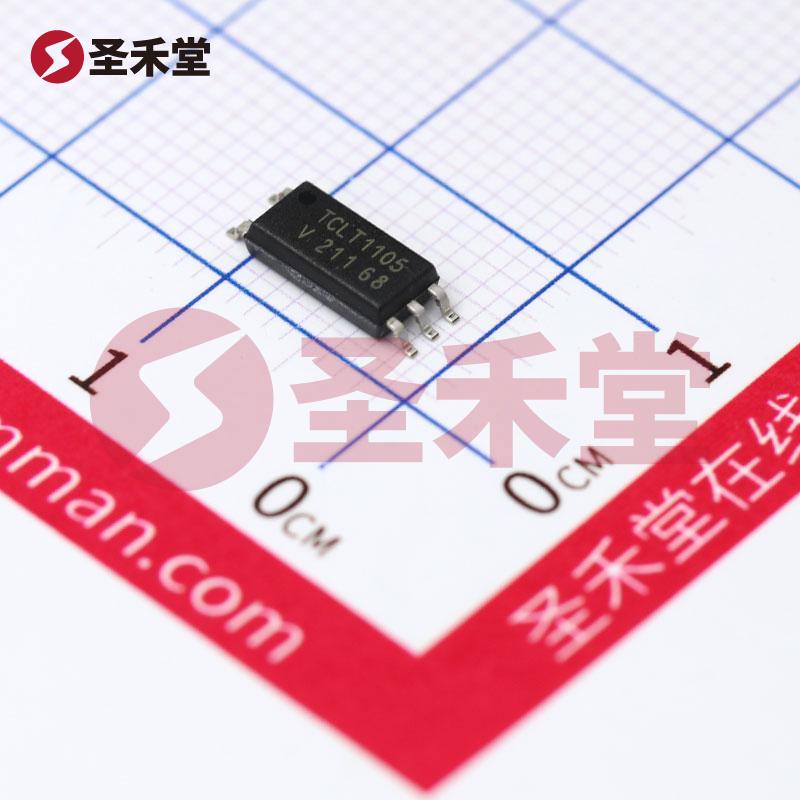

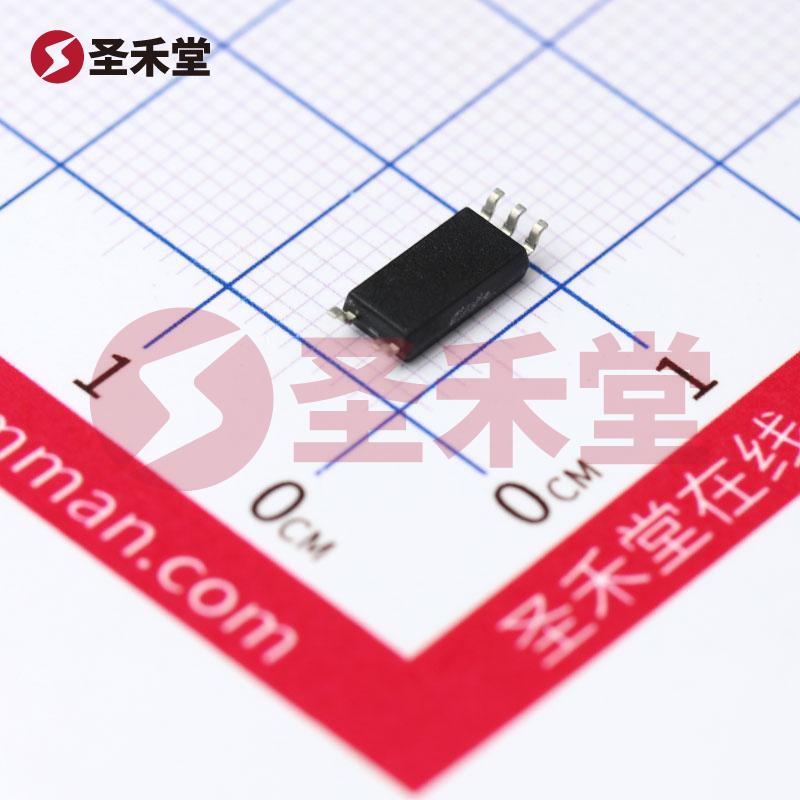

TCLT1105 的封装类型为表面贴装型 (SMD)，符合 6-SOP（0.295"，7.50mm 宽）标准，具有 5 引脚设计。这种封装形式使其在焊接和二次加工上都提供了便利性，并且适合自动化生产线的使用，提升了生产效率。

7. 应用场景

TCLT1105 广泛应用于多种领域，如工业控制系统、医疗设备、电力保护、数据通讯和汽车应用等。其高隔离电压和优秀的电流传输能力，使其不仅适用于需要高电压绝缘的应用，而且在需要快速响应和高电流输出的场合，也展现出优越的性能。

总结

总之，TCLT1105 是一款高性能的光耦合器，具备优良的电气特性和可靠的工作环境适应性，尤其是在高风险电气环境中，对于电子设计开发人员而言，提供了一个强大且灵活的解决方案。其设计理念与先进技术结合，使得 TCLT1105 在现代电子应用中，勇立潮头，成为众多工程师的首选。
