AZ1117S-ADJTRE1
AZ1117S-ADJTRE1参数
| 输出配置 | 正 | 输出类型 | 可调式 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 15V |
| 电压 - 输出（最小值/固定） | 1.25V | 电压 - 输出（最大值） | 13.75V |
| 电压降（最大值） | 1.25V @ 1A | 电流 - 输出 | 1.25A |
| 电流 - 静态 (Iq) | 10mA | PSRR | 75dB（120Hz） |
| 保护功能 | 热关断 | 工作温度 | -40°C ~ 125°C （TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-263-4，D²Pak（3 引线 + 接片），TO-263AA |
| 供应商器件封装 | TO-263 |
AZ1117S-ADJTRE1手册
AZ1117S-ADJTRE1概述

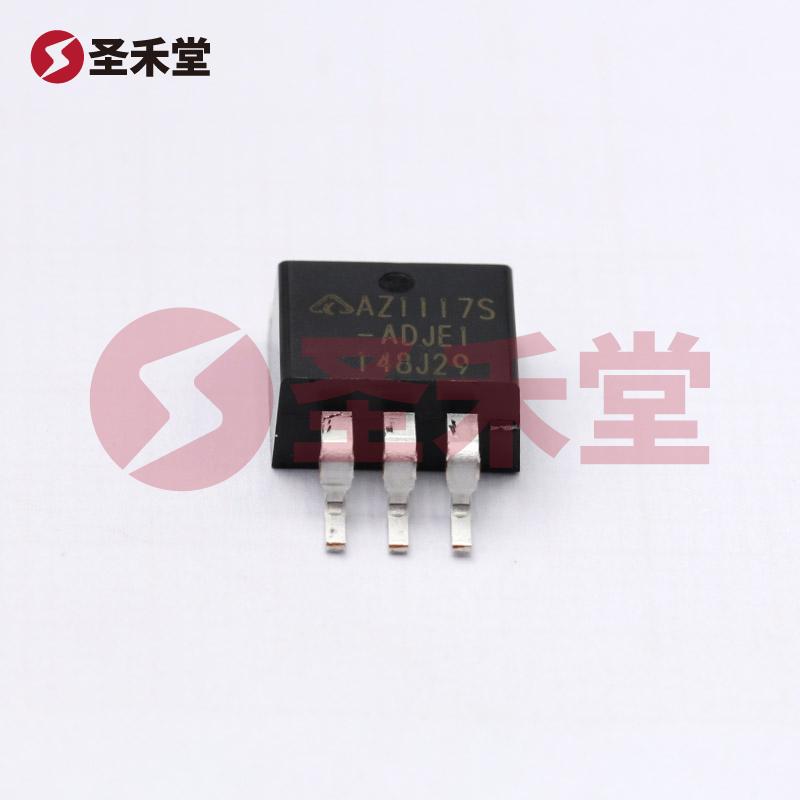

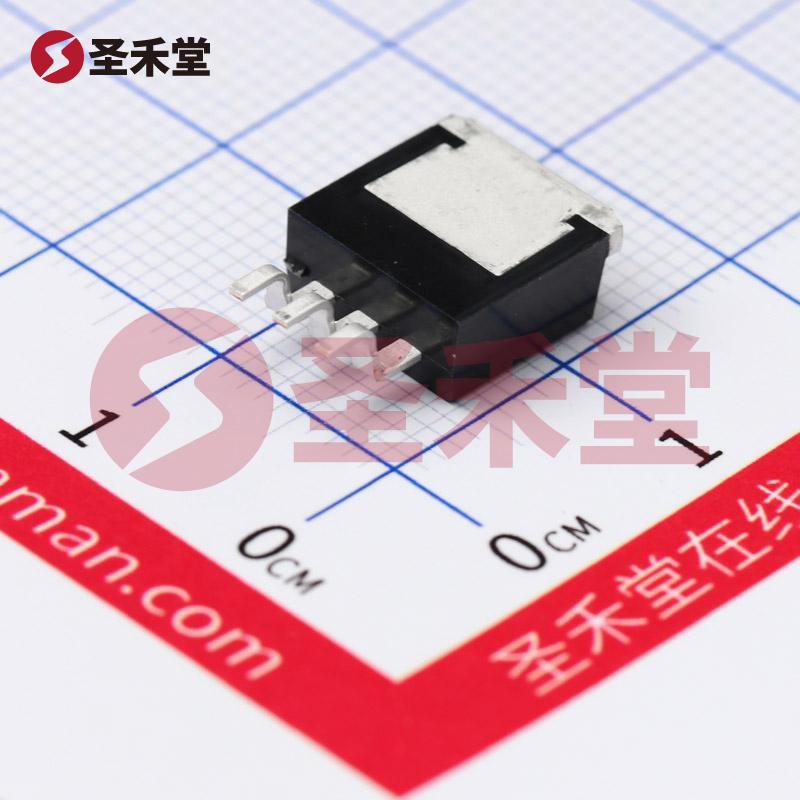

产品概述：AZ1117S-ADJTRE1
AZ1117S-ADJTRE1是一款高性能的线性稳压器（LDO），采用TO-263封装，适用于多种电子应用。其设计旨在为负载提供稳定的直流电压，同时具备出色的电源抑制比（PSRR）和过热保护功能，确保设备在高负载和极端环境条件下的可靠性和稳定性。
主要规格
- 输出配置：正
- 输出类型：可调式
- 稳压器数：1
- 输入电压（最大值）：15V
- 输出电压范围：1.25V至13.75V
- 最大电压降：1.25V @ 1A
- 最大输出电流：1.25A
- 静态电流 (Iq)：10mA
- 电源抑制比 (PSRR)：75dB（120Hz）
- 保护功能：热关断
- 工作温度范围：-40°C至125°C （TJ）
- 安装类型：表面贴装型
- 封装/外壳：TO-263-4，D²Pak（3引线 + 接片），TO-263AA
核心特性
宽输入电压范围：AZ1117S-ADJTRE1支持高达15V的输入电压，适用于多个电源电压标准，可以轻松集成到各种电子电路中。
可调输出电压：其输出电压可调范围为1.25V至13.75V，使得它能够适应不同负载的电压需求，满足客户对灵活性的要求。
高输出电流能力：该器件提供最高1.25A的输出电流，适合驱动中等功率的负载，确保在常见的应用场景中，能够提供充足的电流支持。
优越的PSRR特性：AZ1117S-ADJTRE1在120Hz时拥有75dB的PSRR，表现出卓越的电源噪声抑制能力，确保输出电压的稳定性，适用于那些对电源噪声敏感的应用。
热管理设计：内置热关断功能可在芯片温度过高时自动停机，这为用户提供了额外的安全保护，降低了因过热引发的故障风险。
广泛的工作温度范围：其工作温度范围为-40°C至125°C，使得AZ1117S-ADJTRE1非常适合在各种工业和汽车环境中使用。
便捷的表面贴装封装：TO-263封装的设计不仅节省空间，而且便于自动化生产，降低了制造成本，提高了装配效率。
应用场景
AZ1117S-ADJTRE1适用于多种电子应用，包括但不限于：
- 电源管理系统
- 通信设备
- 工业仪器
- 便携式电子设备
- 嵌入式系统
- 汽车电子产品
其可调特性特别适合需要多种输出电压的应用场合，使得整合和电路设计更加简单高效。
总结
AZ1117S-ADJTRE1以其优秀的电源特性、灵活的输出电压选项以及可靠的热管理功能，在市场上占有一席之地。它不仅适合于新项目的开发，也为现有设计提供了高效和可靠的电源解决方案。通过其高效率和良好的兼容性，AZ1117S-ADJTRE1成为电子设计工程师首选的线性稳压器之一，确保每一个应用场景的稳定性和高效性。
