PBSS4160DSH

PBSS4160DSH 产品概述

一、基本信息

PBSS4160DSH 是由 Nexperia USA Inc. 生产的一款高性能汽车用NPN双晶体管，属于其著名的Automotive系列。该组件专为要求严格的汽车应用设计，以确保在高温和高电压环境下稳定运行。其工业级和汽车级的特点使该产品非常适合各种汽车电子设备和其他高可靠性应用。

二、主要参数

PBSS4160DSH 的关键电气特性涵盖了在驱动和放大应用中的主要需求。以下是该元器件的详细参数：

1. 电流 - 集电极 (Ic)：该元器件支持的最大集电极电流为870 mA，这使得它可以驱动高电流负载，适用于需要大功率控制的应用。

2. 电压 - 集射极击穿 (V_ce)：PBSS4160DSH 的最大集射极击穿电压为60 V，能够承受高电压冲击，为汽车电气系统中可能出现的电压波动提供了额外的保护。

3. 饱和压降：在最大负载情况下，PBSS4160DSH 的 V_ce 饱和压降最高为250 mV（在 Ic = 100 mA, 1A 时测得），这意味着它在开关状态下能有效节省能量，减少热量产生，提高系统的整体效率。

4. 集电极截止电流 (ICBO)：设备的集电极截止电流最大为100 nA，这防止了在静态时可能发生的不必要的电能损耗，增加了电路的稳定性和可靠性。

5. 直流电流增益 (hFE)：在500 mA集电极电流和5 V的条件下，PBSS4160DSH 的最小 hFE 为200，这表明它在放大信号时能够提供良好的增益性能。

6. 功率：该元器件的最大功率为290 mW，足以应对大多数普遍应用中的功率需求。

7. 频率响应：PBSS4160DSH 拥有220 MHz的跃迁频率，满足高频应用的需求，使其在开关和放大等动态操作中表现卓越。

8. 工作温度：本产品的工作温度范围高达150 °C (TJ)，使其能够在严酷的汽车环境中稳定工作，减少因过热而导致的性能降低或失效风险。

三、封装与安装

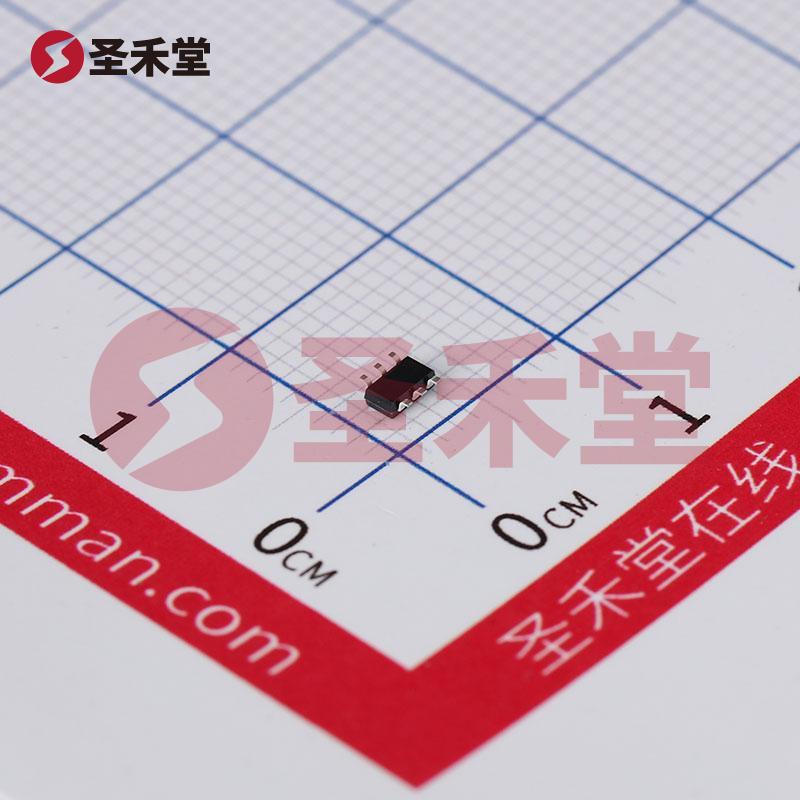

PBSS4160DSH 采用 SC-74 (SOT-457) 封装，具有小巧的6引脚TSOP结构，适合表面贴装技术 (SMT)。这种封装形式有效地节省了板空间，并且便于自动化生产。紧凑的设计能够支持高密度的PCB布局，适应现代电子设备日益缩小的尺寸要求。

四、应用场景

由于其卓越的电气特性和高度的耐热性，PBSS4160DSH 被广泛应用于以下领域：

• 汽车电子：该产品适用于各种汽车控制系统，如电动门锁、车窗升降器、电子稳定程序等，提升其响应速度和控制精度。

• 工业控制：在工厂自动化中，PBSS4160DSH 既可以作为开关元件，也可以作为信号放大器，帮助设备实现精确的控制和监测。

• 消费电子：也可用于高功率音频放大器、负载驱动电路以及其他要求高性能的消费电子产品。

五、总结

总的来说，PBSS4160DSH 以其出色的性能和耐用性，成为了汽车及工业应用中理想的NPN双晶体管选择。结合其高电流输出、高电压耐受性和优秀的频率响应，Nexperia 的这款产品满足了现代电子设备对高可靠性和高效率的需求，是工程师在设计中值得信赖的元器件之一。
