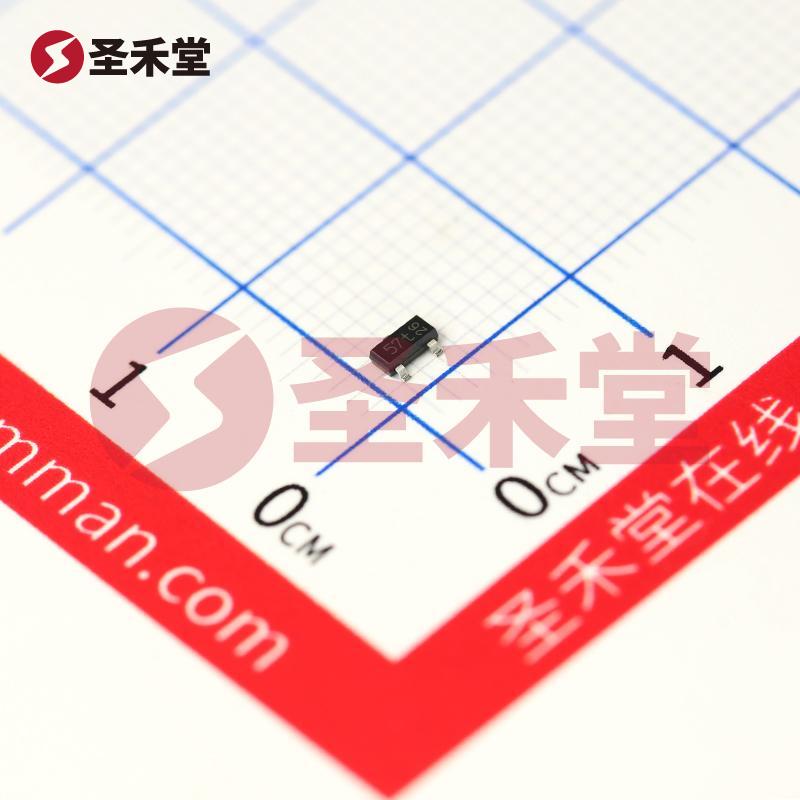

BSR19A,215 产品实物图片
BSR19A,215 产品实物图片
商品图片1

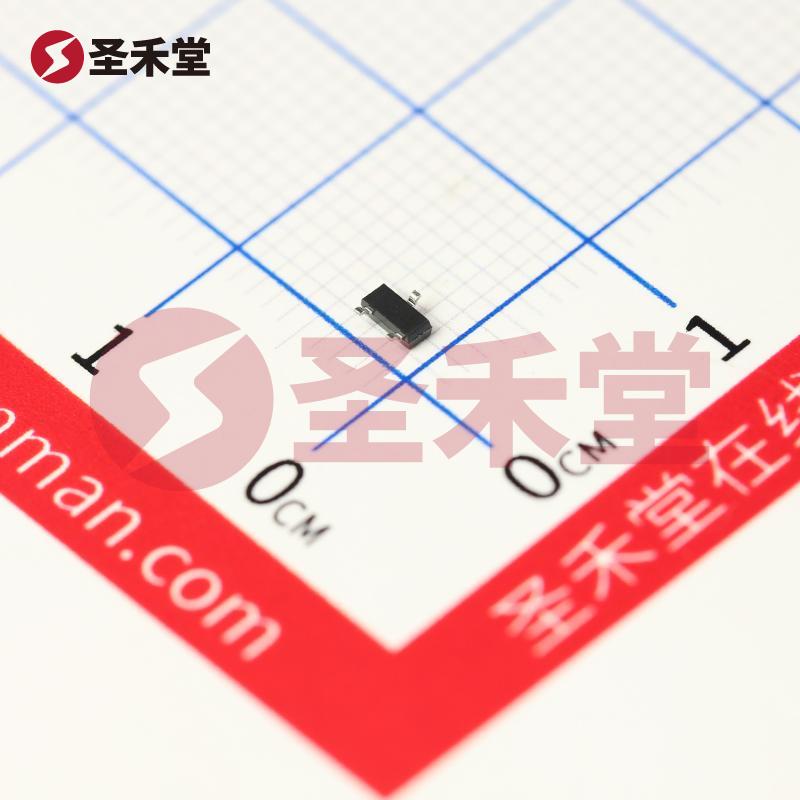

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

BSR19A,215

商品编码: BM0000973010
品牌 :
Nexperia(安世)
封装 :
TO-236AB
包装 :
编带
重量 :
0.024g
描述 :
三极管(BJT) 250mW 160V 300mA NPN SOT-23
库存 :
416(起订量1,增量1)
批次 :
22+
数量 :
X
0.598
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.598
--
200+
¥0.412
--
1500+
¥0.374
--
30000+
产品参数
产品手册
产品概述

BSR19A,215参数

晶体管类型NPN电流 - 集电极 (Ic)(最大值)300mA
电压 - 集射极击穿(最大值)160V不同 Ib、Ic 时 Vce 饱和压降(最大值)150mV @ 1mA,10mA
电流 - 集电极截止(最大值)50nA(ICBO)不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)80 @ 10mA,5V
功率 - 最大值250mW频率 - 跃迁300MHz
工作温度150°C(TJ)安装类型表面贴装型
封装/外壳TO-236-3,SC-59,SOT-23-3供应商器件封装TO-236AB

BSR19A,215手册

empty-page
无数据

BSR19A,215概述

BSR19A,215 产品概述

1. 产品简介

BSR19A,215是一款高性能的NPN型双极性晶体管(BJT),由知名半导体制造商Nexperia(安世)出品。该器件专为各种电子应用设计,提供了优良的电气特性和可靠的性能。BSR19A,215可广泛应用于信号放大、开关电路及其他需要中等功率的应用场合。

2. 关键电气参数

BSR19A,215的主要电气参数如下:

  • 集电极电流(Ic): 最大300mA,适合需要较大电流驱动的应用。
  • 集射极击穿电压(Vceo): 最大160V,这意味着该器件可在较高电压环境下稳定工作。
  • 饱和压降(Vce(sat)): 低至150mV(在1mA和10mA时测得),这使得BSR19A,215在开关应用中具有较高的能效。
  • 截止集电极电流(ICBO): 最大50nA,确保器件在不工作时的漏电流很小,提高了设备的可靠性。
  • DC电流增益(hFE): 在10mA的工作状态下,增益可达到80,适合构建高增益放大电路。
  • 功率额定值: 最大功率为250mW,适用于多种小功率驱动场合。
  • 频率响应: 最大跃迁频率为300MHz,使得该器件能够适用于高频信号处理的需求。

3. 封装及安装

BSR19A,215采用TO-236AB封装,属于表面贴装型元器件(SMD),其紧凑的封装设计使得该晶体管在空间有限的电路板上应用更加灵活。这种封装特别适合于自动化生产线的贴装工艺,提高了制造效率和一致性。

4. 工作环境

BSR19A,215具有宽广的工作温度范围,其结温可达到150°C,适用于恶劣环境下的应用。这一特点使得该器件在汽车电子、工业控制以及消费电子等领域的严苛条件下依然能够稳定工作。

5. 应用领域

得益于其良好的电气特性,BSR19A,215在多个领域得到了广泛应用,包括但不限于:

  • 开关电路:由于其较低的饱和压降,BSR19A,215非常适合用于低功耗开关电路。
  • 线性放大器:其高增益特性使得该器件非常理想于音频放大器和信号处理电路。
  • 高频应用:凭借300MHz的跃迁频率,BSR19A,215适合于RF放大器和射频信号处理。
  • 汽车电子:能耐受较高的工作温度,使得BSR19A,215成为汽车电子产品中理想的信号处理器件。

6. 竞争优势

与其他同类产品相比,BSR19A,215的竞争优势主要体现在如下几个方面:

  • 高电压电流承受能力:其最大的集电极-发射极电压和电流使其非常适合高压应用环境。
  • 低功耗:低饱和压降和截止电流特性大大降低了功耗,提升系统的整体能效。
  • 广泛的应用温度范围:更高的工作结温为各种工业和汽车应用提供了可靠的解决方案。
  • 灵活的封装设计:表面贴装型的TO-236AB封装使得设计人员在布局时有更多选择空间。

结论

BSR19A,215是一款兼具高性能和高可靠性的多用途NPN晶体管,适合于各种电子设备和应用领域。凭借其优异的电气特性,BSR19A,215不仅能够满足当前市场的需求,同时也为未来的创新和研发提供了有力支持。无论是日常电子产品,还是高端的工业设备,BSR19A,215都能为设计者提供卓越的解决方案。
