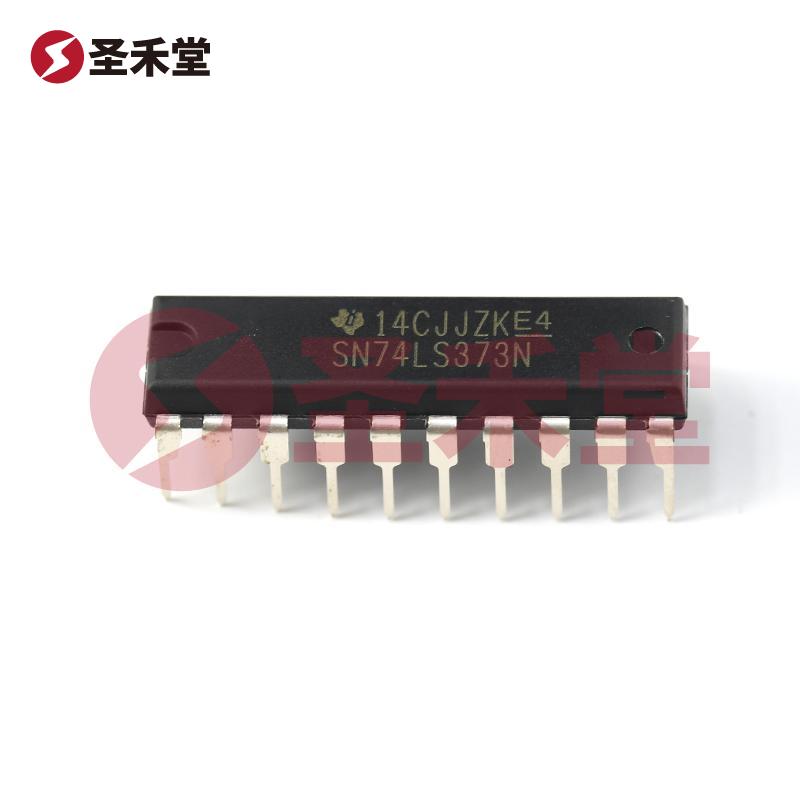

SN74LS373N

产品概述：SN74LS373N D型透明锁存器

SN74LS373N是德州仪器（TI）公司推出的一款高性能D型透明锁存器，广泛应用于数字电路中。其设计旨在提供高效的数据存储和控制解决方案，适合用于数据寄存器、数据缓冲器和其他需要存储数据的逻辑应用场景。SN74LS373N的主要特征和应用优势使其成为电子设计中的优选元件之一。

基本特性

1. 逻辑类型：SN74LS373N是一款D型透明锁存器，这意味着输入数据在时钟信号有效期间会被持续传输，当时钟信号无效时，输入数据将被锁存。这种特性使得该器件非常适合于需要顺序控制和数据保持的应用。

2. 电路架构：该器件支持8位数据输入和输出（8:8），能够同时处理8个数据位，从而提高数据处理效率和并行处理能力。

3. 输出类型：SN74LS373N具有三态输出，允许多个器件共享同一数据总线，增强了电路的灵活性和可扩展性。这使得在复杂的数字系统中实现高效的数据流转成为可能。

4. 供电电压范围：该器件的工作电压范围为4.75V至5.25V，符合许多数字电路设计的标准供电需求，使得集成和操作更加方便。

5. 延迟时间：SN74LS373N的传播延迟时间为12ns，这意味着其响应速度较快，能够适应高速数据处理的需求。这一点在实时系统和高频应用中尤为重要。

6. 输出电流能力：SN74LS373N支持高达24mA的输出电流能力，确保能够驱动后续电路的负载，而低电流输出（2.6mA）有助于降低功耗。

7. 工作温度范围：SN74LS373N能够在0°C到70°C的温度条件下稳定工作，适用于多数普通工业和商业环境。

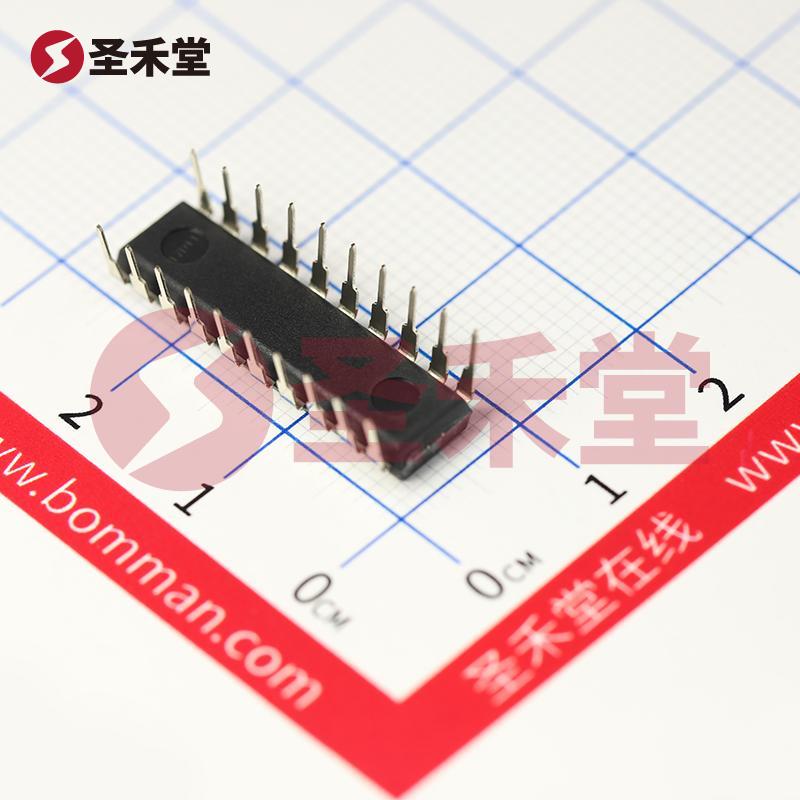

8. 安装类型和封装：该器件采用通孔安装方式，封装形式为20-PDIP（双列直插封装），便于在电路板上进行焊接和组装，适合各种电子产品的设计和生产。

应用场景

SN74LS373N因其卓越的性能和可靠性，广泛应用于多种电子设备和系统中。以下是一些典型的应用场景：

• 数据存储：由于其锁存特性，SN74LS373N可用于数据存储器件，能够有效缓存数据。

• 数字电路设计：在复杂的数字系统中，例如微处理器和FPGA设计中，SN74LS373N常用作数据寄存器，帮助实现数据的暂存和传输。

• 通信系统：在数据通道中，三态输出使得多个器件可以共享同一总线，提高系统的整体效率。

• 控制系统：适用于各种工业控制和自动化应用，凭借其高可靠性和稳定性，该器件能够在严苛条件下正常工作。

总结

SN74LS373N D型透明锁存器是一个具备优秀性能和多种应用潜力的电子元件。其高速度、灵活的连接方式和三态输出特性使其成为现代数字电路设计中的重要组成部分。无论是在工业自动化、消费电子还是在通信领域，SN74LS373N都能提供高效的解决方案，帮助设计师实现更复杂、更灵活的电路设计。由于德州仪器作为全球领先的半导体公司，其产品质量和技术支持也是设计师选择SN74LS373N的重要考虑因素。
