SN74LS138N

SN74LS138N 产品概述

SN74LS138N 是一款由德州仪器（Texas Instruments）制造的高性能解码器/多路分解器，广泛应用于各种数字电路设计中。该产品在电子工程领域内以其卓越的功能、可靠性以及灵活性而闻名，适用于各种控制和地址解码应用。

基本参数概述

SN74LS138N 是一个 3-8 解码器，包括一个独立的电路，可以根据3个输入信号选择其中一个低电平输出。其最大输出电流为8mA，且具有高电平和低电平输出的能力，分别为400µA 和8mA，使得器件可以直接驱动多个下游设备。此解码器的供电电压范围为4.75V至5.25V，符合TTL逻辑电平标准。

电气特性

作为TTL系列的一部分，SN74LS138N 在规定的工作温度范围内（0°C至70°C）具有优异的电气特性。它的功耗相对较低，并具备快速的开关速度，确保了数字信号的稳定传输。其输入阈值和输出驱动能力使其能够与多种组件兼容，适合多种应用场合。

应用场景

SN74LS138N 在实际应用中常用于数据选择、地址解码、信号路由及逻辑操作等场景。它适用于以下几个主要领域：

1. 微处理器系统：在微处理器中，帮助实现外设接口的地址解码，能够有效管理和控制多个外设的数据传输。

2. 数字系统：用作多路选择器，可以在不同的信号路径之间切换，简化电路设计并减少所需的元器件数量。

3. 控制系统：在自动化控制系统中，它可以快速响应输入信号的变化，以控制各种电机和执行器的操作。

4. 存储器解码：在内存地址解码应用中，它可以确保器件能够针对特定地址进行响应，提高系统的效率和响应速度。

安装与封装

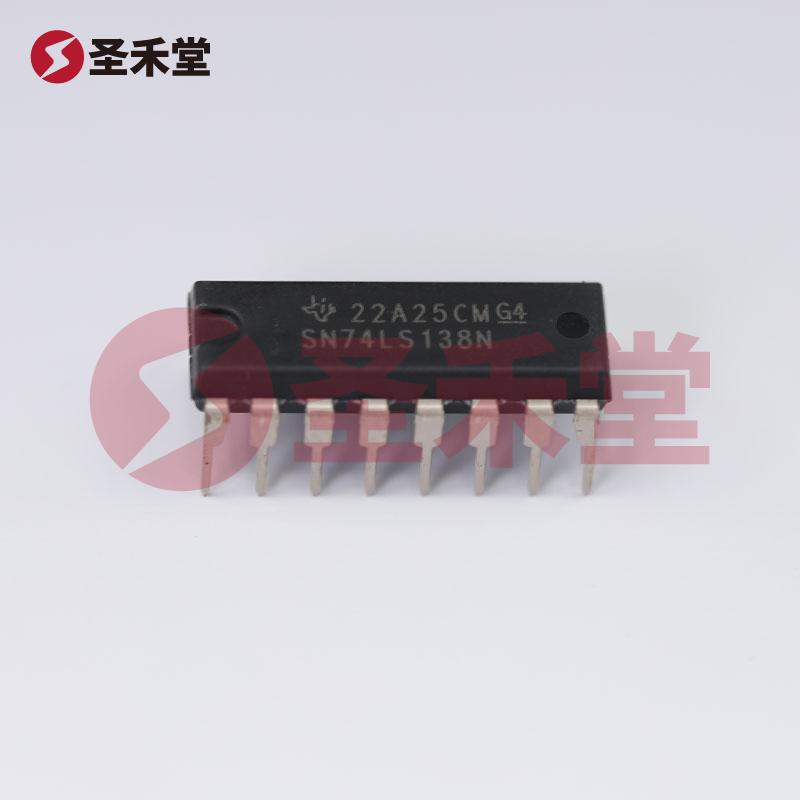

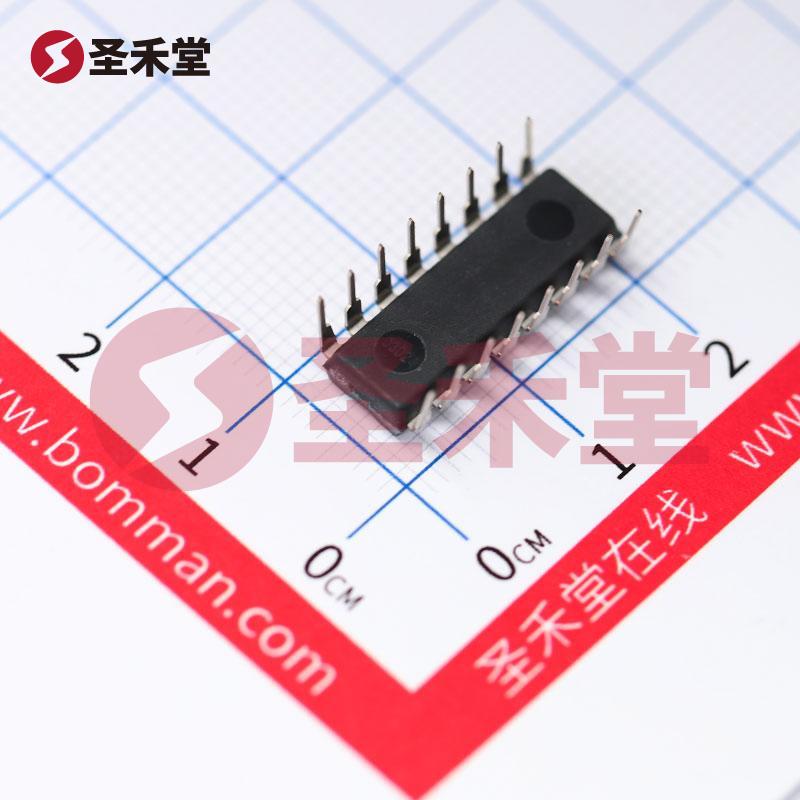

SN74LS138N 采用了16-DIP（双列直插封装）形式，尺寸为0.300英寸（7.62mm），便于安装和集成于各种电路板中。通孔安装的设计使其适合各种工业和商业应用电路的构建。

设计优势

1. 高度集成：相较于传统的解码器，SN74LS138N 可减少电路板占用空间，简化电路设计，同时降低整个系统的复杂性。

2. 灵活性和可扩展性：其解码功能与外接电路的兼容性使其在复杂系统中易于集成，提高了设计的灵活性。

3. 良好的兼容性：作为TTL逻辑级解码器，SN74LS138N 与大多数TTL元件兼容，能够与其他逻辑设备无缝集成。

4. 优越的性能稳定性：经过严格测试和认证，确保其在实际工作中表现出色，能够承受长时间的使用而不失效。

总结

总体而言，SN74LS138N 是一款功能强大、性能可靠的解码器/多路分解器，适合广泛的电子应用。无论是在消费电子、通信设备，还是工业控制系统中，其出色的电气特性和灵活的应用场景使其成为设计工程师的理想选择。采用 SN74LS138N 可以显著提升设计的效率和功能性，使数字电路的设计与实现变得更为高效和方便。对于追求高性能与高可靠性的工程师和开发者而言，SN74LS138N 提供了不可或缺的性能优势和设计灵活性。
