MC7915CTG

MC7915CTG 产品概述

产品简介

MC7915CTG是由安森美半导体（ON Semiconductor）出品的一款固定输出的线性稳压器，设计用于提供稳定的负电压输出。其输出电压为-15V，具有卓越的性能和可靠性，适用于多种电子应用中。该器件的封装类型为TO-220，便于安装，确保散热性能良好，适合高功率要求的环境。

主要参数

• 输出配置：负极性
• 固定输出电压：-15V
• 输入电压最大值：-35V
• 最大输出电流：1A
• 电压降：1.3V @ 1A（标准）
• PSRR（电源抑制比）：60dB（在120Hz频率下）
• 保护功能：过流保护、超温保护
• 工作温度范围：0°C至125°C
• 安装方式：通孔
• 封装类型：TO-220AB

工作原理

MC7915CTG作为线性稳压器工作，通过利用内部的运算放大器和功率晶体管，能够将输入电压稳定地转换为固定的输出电压。该器件设计采用负反馈原理，能够自动调整输出，以消除输入电压和负载变化所造成的波动，从而提供一个连续、可靠的-15V电源输出。

典型应用

MC7915CTG适用于各种需要稳定负电压的电子设备和电路模块，例如：

1. 音频设备：为音频处理电路提供必要的负电压供应。
2. 模拟电路：某些模拟信号处理电路需要精准的负电压来确保正常运行。
3. 传感器电源：一些传感器或测量设备也需要负电压，以支持其运作。
4. 电源模块：可作为电源管理方案的一部分，使用在DC-DC转换器或其他电源模块中。
5. 通信设备：在特定通信设备中，负电压供电可用于信号调理和放大。

性能优越

• 电压降：在1A的标准工作条件下，MC7915CTG的电压降仅为1.3V，意味着设备在高效率和功耗控制方面表现优异。
• 电源抑制：具备60dB的电源抑制比（PSRR），有效地减少了输入电源波动对输出电压的影响，确保输出稳定。
• 保护功能：集成的过流和超温保护机制有助于提高系统的可靠性和安全性，即使在极端工作环境下，也能防止器件损坏。

安装与应用注意事项

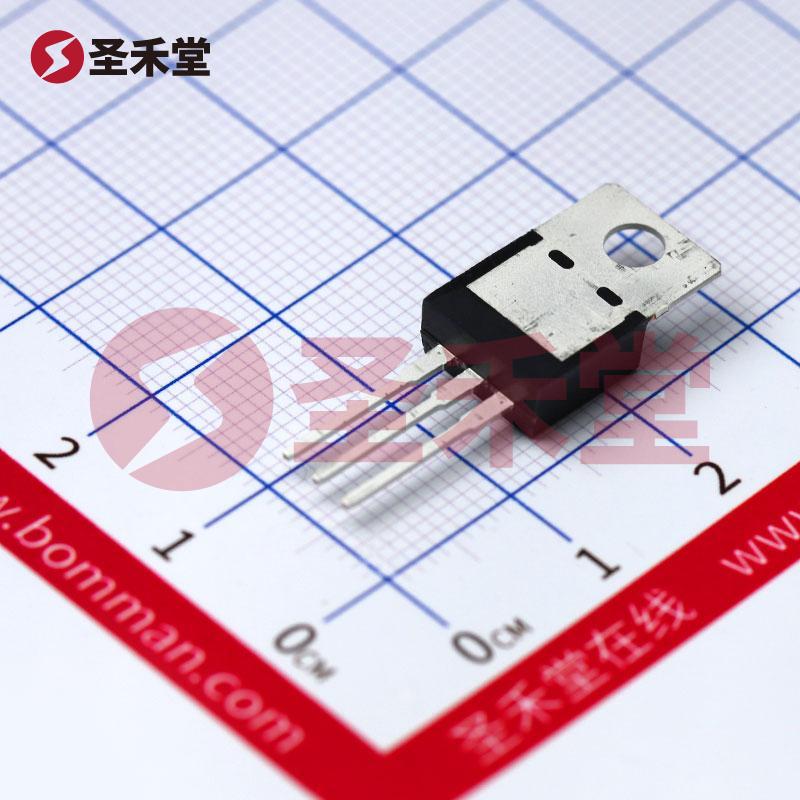

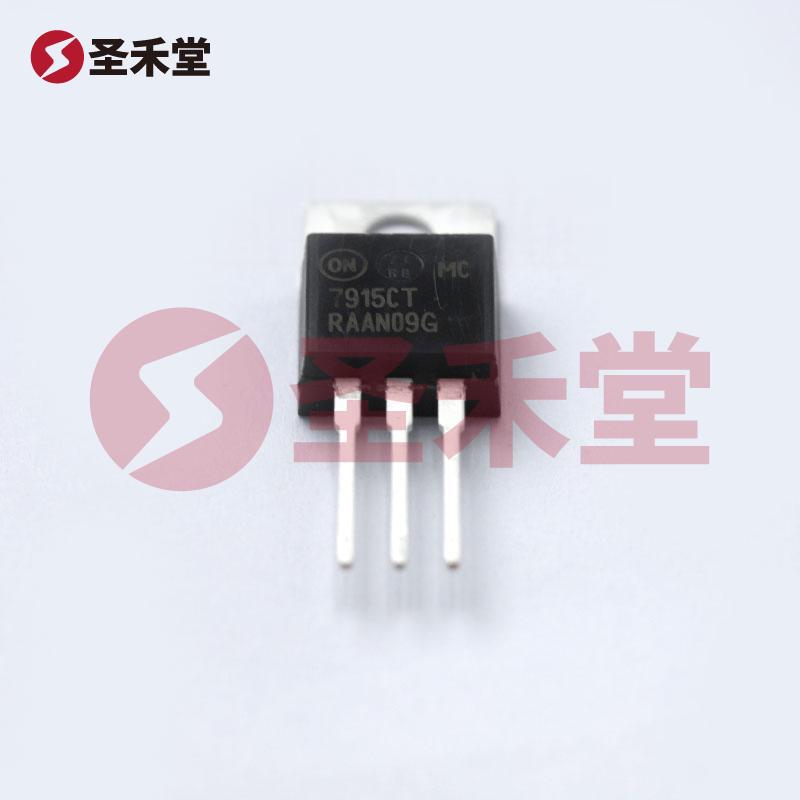

MC7915CTG采用TO-220封装，便于散热和安装，适合大规模生产和应用。然而，在实际应用中，应注意以下几点：

• 确保输入电压不超过-35V，以防止器件损坏。
• 在电路设计中考虑所需的输入和输出电压降，保持1.3V的电压降在允许范围内。
• 安装时确保散热片的选择和安装，以维持合适的工作温度，避免过热影响器件性能。
• 根据具体应用环境，配置适当的电容以提高电源稳定性及响应速度。

结论

综上所述，MC7915CTG是一款性能优异的线性稳压器，适合各种需要负电压的应用。其固定-15V的输出电压、高达1A的输出电流及出色的PSRR，使其成为音频、模拟电路、传感器、通信设备等众多场合的理想选择。同时，内置的保护功能确保了器件在各种复杂条件下的持续可靠运行。选择MC7915CTG，能够为您的设计带来更高的稳定性和效率。
