S05B-PASK-2(LF)(SN)
S05B-PASK-2(LF)(SN)参数
| 连接器类型 | 接头 | 触头类型 | 公形引脚 |
| 间距 - 配接 | 0.079"（2.00mm） | 针位数 | 5 |
| 排数 | 1 | 加载的针位数 | 所有 |
| 样式 | 板至电缆/导线 | 护罩 | 带遮蔽 - 4 墙 |
| 安装类型 | 通孔，直角 | 端接 | 纽结引脚，焊接 |
| 紧固类型 | 锁销滑道 | 接触长度 - 配接 | 0.126"（3.20mm） |
| 接触长度 - 柱 | 0.134"（3.40mm） | 绝缘高度 | 0.256"（6.50mm） |
| 触头形状 | 方形 | 触头表面处理 - 配接 | 锡 |
| 触头表面处理 - 柱 | 锡 | 触头材料 | 铜合金 |
| 绝缘材料 | 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型 | 特性 | 板导轨 |
| 工作温度 | -25°C ~ 85°C | 材料可燃性等级 | UL94 V-0 |
| 绝缘颜色 | 天然 | 额定电流（安培） | 3A |
| 额定电压 | 250V |
S05B-PASK-2(LF)(SN)手册
S05B-PASK-2(LF)(SN)概述

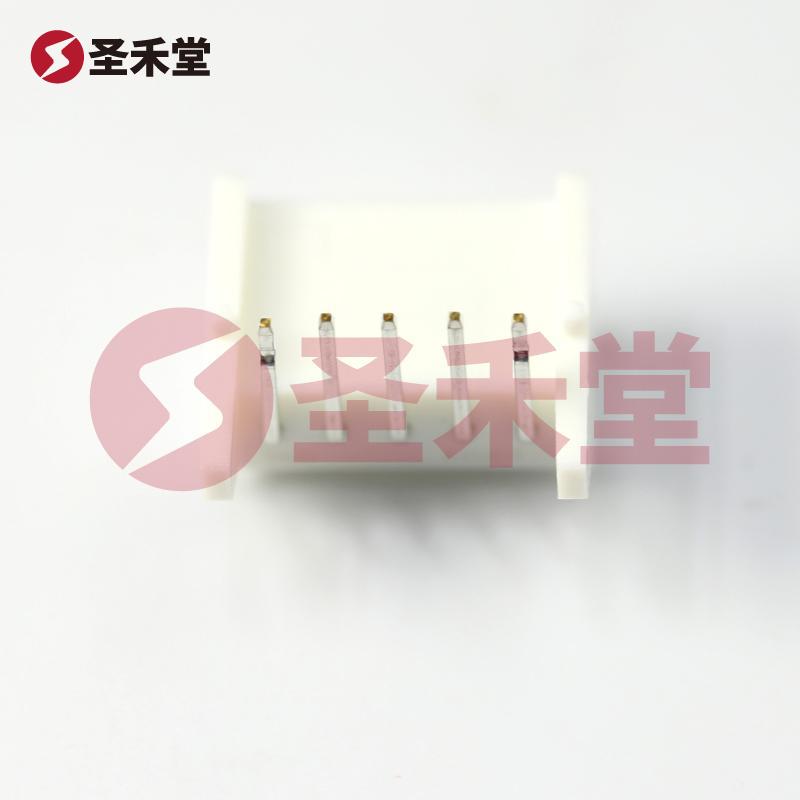

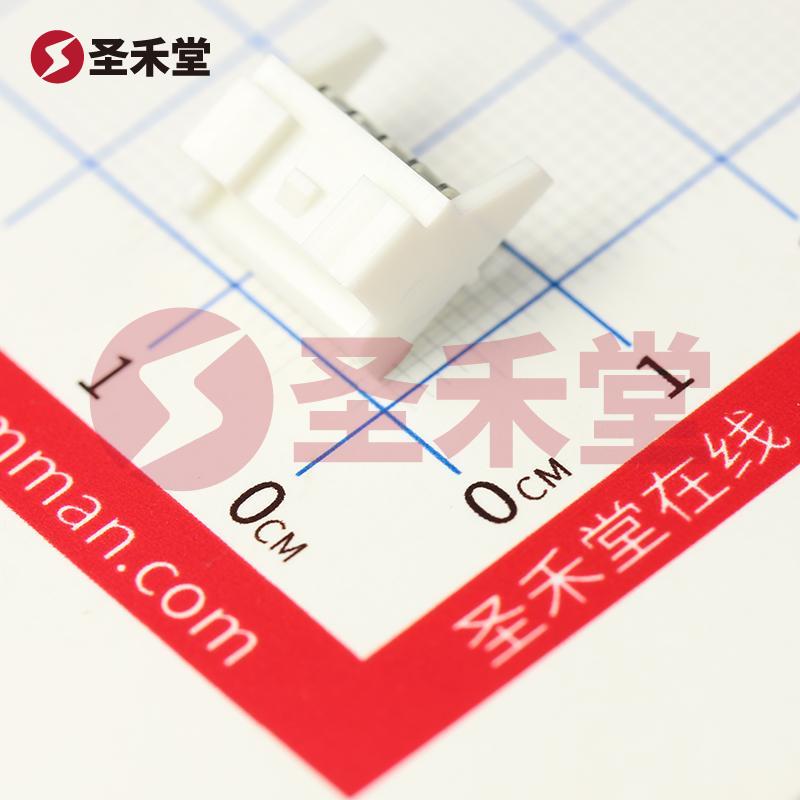

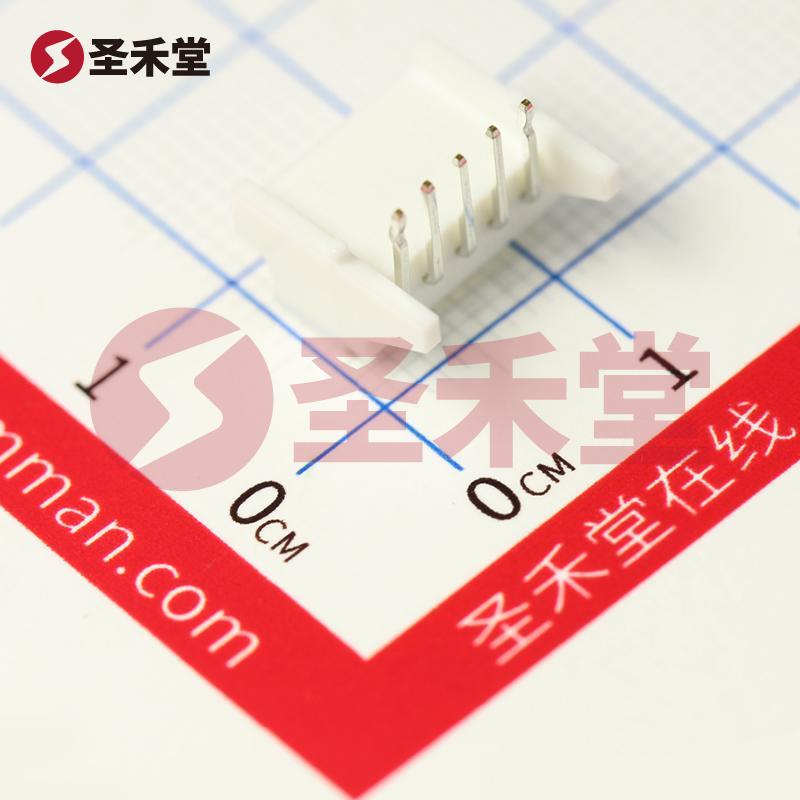

产品概述：S05B-PASK-2(LF)(SN) 线对板针座 1x5P PA 弯插
引言
S05B-PASK-2(LF)(SN) 是一款高性能的线对板针座，适用于多种电子连接需求，特别是在工业和消费电子领域。该产品由著名连接器制造商 JST 设计和制造，致力于提供可靠的连接解决方案，满足不同应用环境的需求。
关键特性
连接器类型与结构 S05B-PASK-2(LF)(SN) 是一种公形引脚接头，具有 5 个针位的单排设计。产品的间距为 0.079"（2.00mm），实现了紧凑设计，适合空间受限的应用。由于采用通孔、直角的安装类型，使得在 PCB 板上安装更为便利。
材料和安全性 该连接器的触头由铜合金制成，并采用锡作为表面处理材料，提供良好的导电性能和抗腐蚀能力。绝缘部分采用聚对苯二甲酸丁二酯（PBT）和玻璃纤维增强材料，具备良好的绝缘性能和耐用性。根据UL94 V-0标准，连接器材料的易燃性等级得到认证，保障了产品在安全性方面的可靠性。
环境适应性 S05B-PASK-2(LF)(SN) 在-25°C至85°C的广泛工作温度范围内运行，适应多种环境条件，尤其适合要求严苛的工业应用。此外，该连接器的绝缘颜色为天然色，外观简洁，适合各种设计风格。
电气性能 产品的额定电流为3A，额定电压为250V，使其适用于多种电气设备的连接需求，能够承载适度的功率负荷。所有针位均可加载，增强了连接器的灵活性和适用性，适合串联连接多种电路。
连接方式与装配 S05B-PASK-2(LF)(SN) 的引脚设计为锁销滑道紧固类型，确保连接的稳定性和安全性。采用纽结引脚焊接端接方式，便于与PCB电路板的固定连接，适合大规模自动化生产线的应用。
应用场景
此款连接器广泛应用于各种电子产品，特别是在如下场景中显示出其优势：
- 消费电子：如家电、智能穿戴设备等，因受限于空间，需采用紧凑型连接解决方案。
- 工业自动化：在机器人、生产设备及控制系统中，稳定的电气连接至关重要。
- 通讯设备：例如路由器、交换机及其他网络设备中，可靠的连接可以提高信号传输的稳定性。
结论
S05B-PASK-2(LF)(SN) 线对板针座 1x5P PA 弯插是一款具有高可靠性的连接器，凭借其优异的材料性能与设计，能够满足复杂多变环境中的连接需求。无论是在电气性能、安全性还是适用性方面，均展现出卓越的品质，是电子产品设计中不可或缺的关键组件之一。选择 JST S05B-PASK-2(LF)(SN) 连接器，将为您的产品提供稳定而可靠的电气连接。
