1N4148W-E3-18

产品概述：1N4148W-E3-18

一、产品简介

1N4148W-E3-18 是一款由威世（VISHAY）生产的标准开关二极管，广泛应用于电子电路中，尤其是低功耗电子设备。此二极管的设计旨在提供高效快速的开关操作，适用于各种电子组件的保护和信号传输。

二、性能规格

1. 类型: 该二极管属于标准二极管，对应的型号为1N4148W。
2. 电压参数:
   • 反向电压（Vr）最大值为75V，这意味着它可以承受较高的反向电压，适于用于高压电路。
3. 电流参数:
   • 平均整流电流（Io）为150mA，此值对于大多数小型电路而言非常理想，能够满足日常电流需求。
   • 在100mA的电流条件下，其正向电压（Vf）为1.2V，这也是其优越特性的一个展示，低正向压降可以减少功耗，改进电路效率。
4. 速度特性:
   • 1N4148W-E3-18 的小信号工作负载可达200mA，适合高脉冲信号的应用。
   • 反向恢复时间（trr）为4ns，使其在快速开关场合表现出色，有效降低延迟问题，特别适合高频应用。
5. 反向泄漏电流: 在100V的条件下，反向泄漏电流仅为100µA，显示出其在高电压环境下的稳定性和可靠性。

三、物理参数

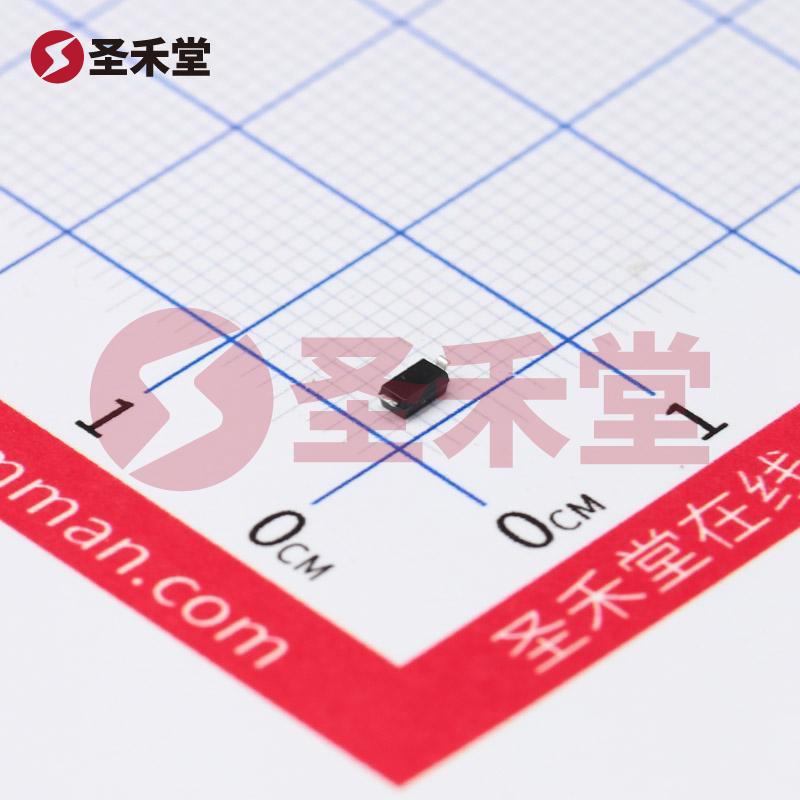

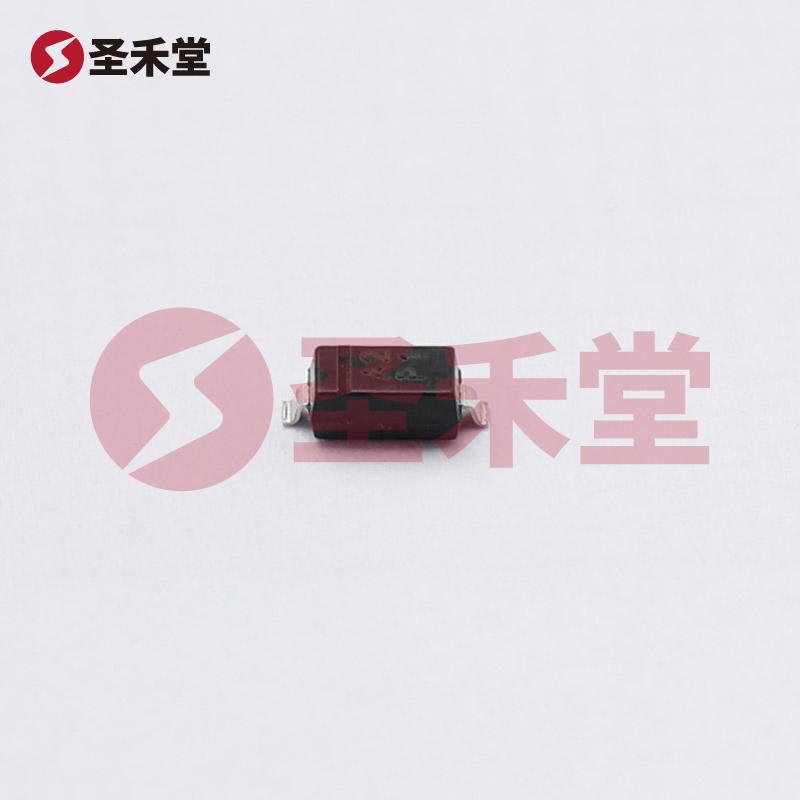

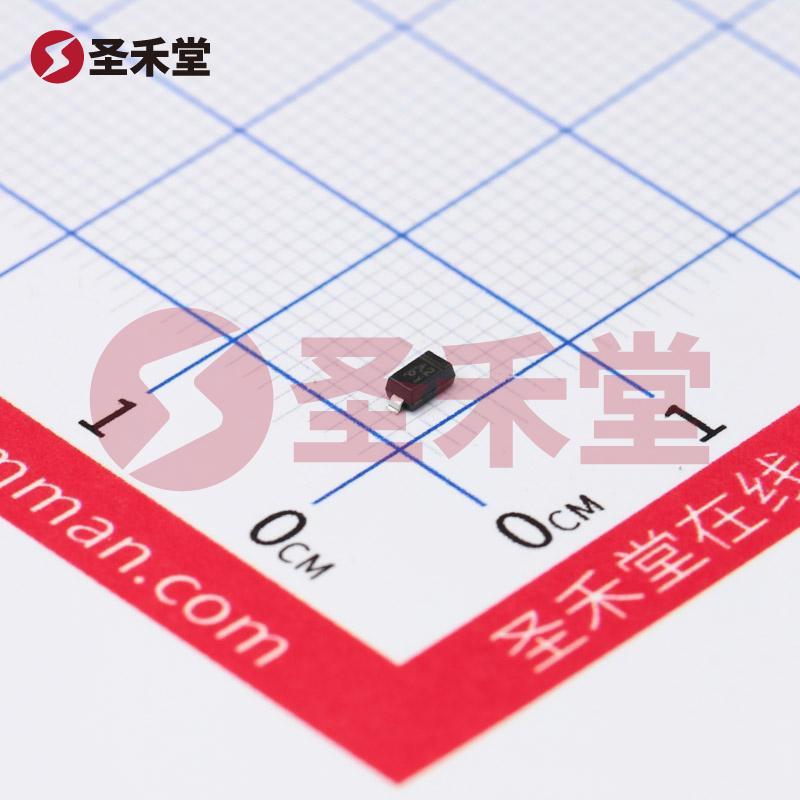

1. 封装与安装: 该二极管采用SOD-123封装类型，适应于表面贴装技术（SMD）的设计，便于集成到现代小型电路中。SOD-123 封装小巧，适合各种紧凑型应用。
2. 工作温度: 结温度可达150°C，这使得1N4148W-E3-18适用于高温环境下工作，有效延长设备寿命。

四、应用场景

1. 信号处理: 在数字电路和模拟电路中，此二极管适用于开关、整流、保护、检波等功能，尤其适合快速切换和高频信号的处理。
2. 保护电路: 在电源电路中，1N4148W可以有效保护脆弱的元器件免受反向电压的损害。
3. 消费电子: 在手机、平板、电脑等消费电子产品中，应用广泛，可以用于降噪，降低开关噪声影响，同时提升电子产品整体的性能和稳定性。

五、优势分析

采用1N4148W-E3-18的主要优势包括：

• 高效能与高稳定性: 优良的反向电压和低反向泄漏电流率使得该产品具有很好的电路保护作用。
• 适应性强: 由于其宽广的工作温度范围和小型封装，适合多种不同的应用场景，包括高温和高密度布局。
• 可靠性高: 威世品牌的质量标准为其产品提供了强有力的质量保证，使得该二极管在应用中的坏品率极低。

六、总结

总的来说，1N4148W-E3-18 是一款性能卓越的开关二极管，凭借其高电压容限、低正向压降、快速的反向恢复时间以及优良的热稳定性，适合于各种现代电子设备和电路中。其出色的性价比和威世品牌的品质保障让其成为许多电子设计师的优选零件，适应日益多样化和复杂化的电子产品市场需求。
