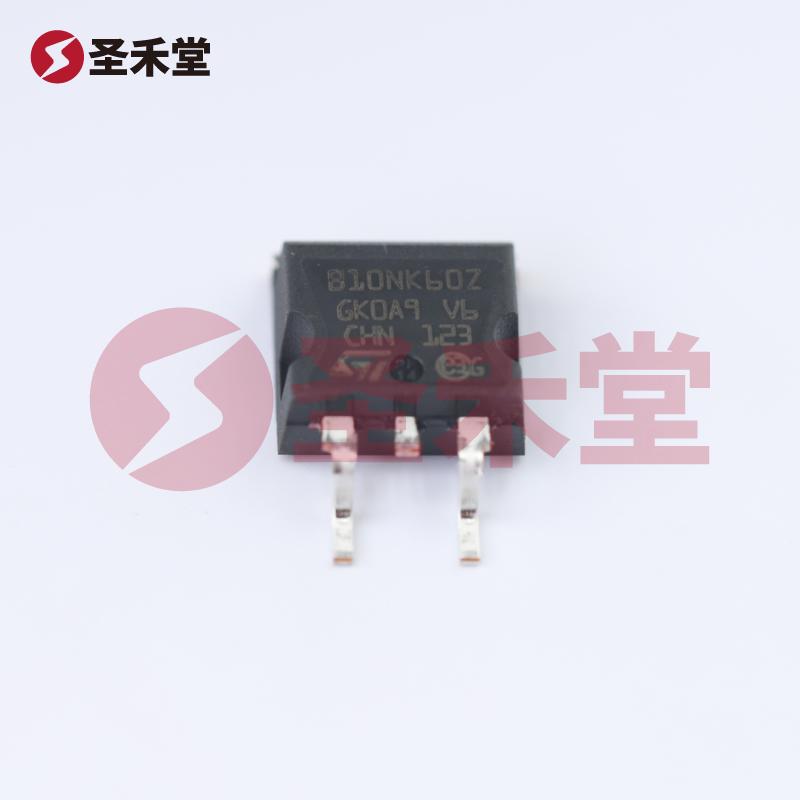

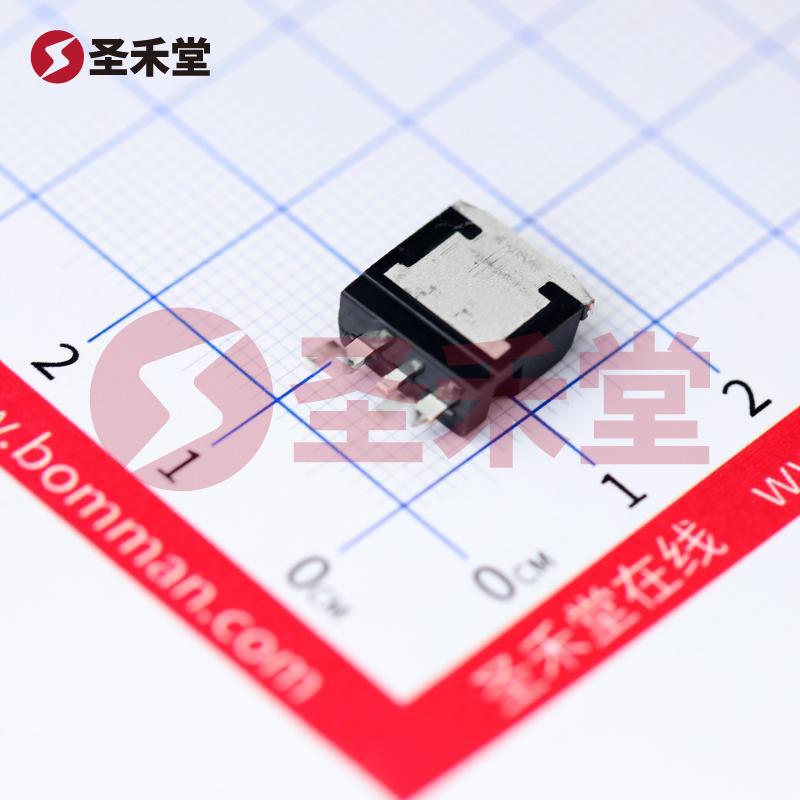

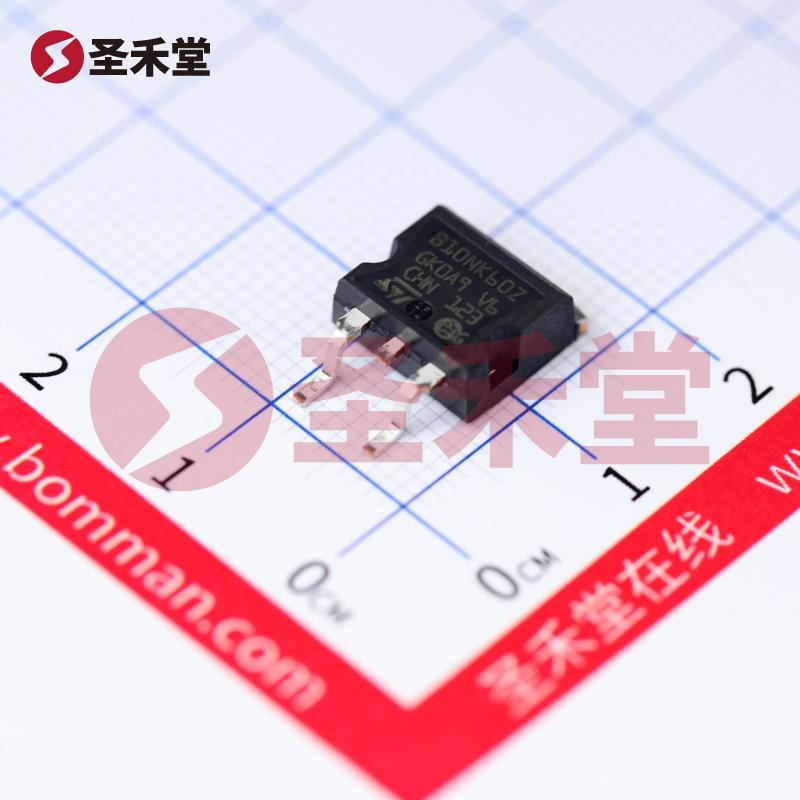

STB10NK60ZT4
品牌 :
ST(意法半导体)
封装 :
TO-263-3，D²Pak（2 引线 + 接片），TO-263AB
包装 :
编带
重量 :
-
描述 :
场效应管(MOSFET) 115W 600V 10A 1个N沟道 TO-263-2
库存 :
0(起订量1,增量1)
批次 :
-数量 :
X
14.48按整 :
圆盘(1圆盘有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥14.48
--
100+
￥12.93
--
15000+
产品参数
产品手册
产品概述
STB10NK60ZT4参数
| 制造商 | STMicroelectronics | 系列 | SuperMESH™ |
| 包装 | 卷带（TR） | 零件状态 | 不適用於新設計 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 10A（Tc） | 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 750 毫欧 @ 4.5A，10V | 不同 Id 时 Vgs(th)（最大值） | 4.5V @ 250µA |
| Vgs（最大值） | ±30V | 功率耗散（最大值） | 115W（Tc） |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | D2PAK | 封装/外壳 | TO-263-3，D²Pak（2 引线 + 接片），TO-263AB |
| 漏源电压（Vdss） | 600V | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 70nC @ 10V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 1370pF @ 25V | 基本产品编号 | STB10N |
STB10NK60ZT4手册
STB10NK60ZT4概述
STB10NK60ZT4 产品概述
一、产品简介
STB10NK60ZT4 是意法半导体（STMicroelectronics）旗下 SuperMESH™ 系列的一款 N 沟道 MOSFET（场效应管），主要用于电力电子应用。这款 MOSFET 以其高功率处理能力和宽工作温度范围而受到工程师的青睐，适用于各种应用，包括开关电源、电机驱动、逆变器等。
二、产品特性
高电压与高电流能力
- STB10NK60ZT4 的漏源电压（Vdss）为 600V，能够支持高压应用场景。同时，25°C 时的连续漏极电流（Id）为 10A，适合需要在前面加以考虑的开关模式下运行，确保功率处理能力和高效能。
出色的导通电阻
- 该 MOSFET 在不同电流（Id）和栅极电压（Vgs）下的导通电阻（Rds(on)）最大值为 750 毫欧（@ 4.5A, 10V），这使得该产品在导通状态下具有低损耗特性，从而提高了系统的能效。此外，其最大功率耗散（Pd,max）可达 115W（Tc），能够有效提高装置的工作稳定性与可靠性。
宽温度范围
- STB10NK60ZT4 的工作温度范围从 -55°C 到 150°C（TJ），使其在各种苛刻环境条件下均能保持良好的工作性能。这一特性使得该产品很适用于汽车、工业设备及其他需要在高温或低温情况下运行的应用。
简便的驱动与控制
- 该 MOSFET 的栅极阈值电压（Vgs(th)）最大值为 4.5V（@ 250µA），且支持最高 ±30V 的栅极电压。这些特性使得其在控制方面灵活多样，能够与多种主控芯片完美配合，优化开关速度及立波响应，从而实现高效驱动。
封装设计
- STB10NK60ZT4 采用 D2PAK 封装，符合 TO-263-3、D²Pak（2 引线 + 接片）和 TO-263AB 的标准。这种结构设计不仅便于表面贴装（SMD），也为散热提供了良好的条件，适合各种电路板的设计需求。
三、应用领域
由于其优越的电气特性和广泛的工作温度范围，STB10NK60ZT4 被广泛应用于多种领域：
- 开关电源：在电源管理系统中，STB10NK60ZT4 的低导通电阻和高压处理能力使其成为高效开关电源的重要组成部分。
- 电机驱动：在电机控制应用中，该 MOSFET 可作为高效的开关器件，提升电机的驱动效率。
- 逆变器：在可再生能源应用（如太阳能逆变器）及其他需要将直流电转变为交流电的场景中，这款产品都是理想的选择。
- 汽车电子：因其高耐温特性，STB10NK60ZT4 非常适合用于汽车行业中的高温环境，如在电动汽车控制系统中的应用。
四、总结
STB10NK60ZT4 是意法半导体的一款高性能 N 沟道 MOSFET，符合一系列严苛的电源和驱动应用需求。其兼具高电压处理能力、低导通电阻以及宽温度工作范围等特性，使其在开关电源、电机驱动、逆变器和汽车电子等领域拥有极广泛的应用前景。凭借其优秀的性能及可靠性，STB10NK60ZT4 将为多个行业带来更先进的解决方案。
