SB5H100-E3/54

产品概述：SB5H100-E3/54

一、基本信息

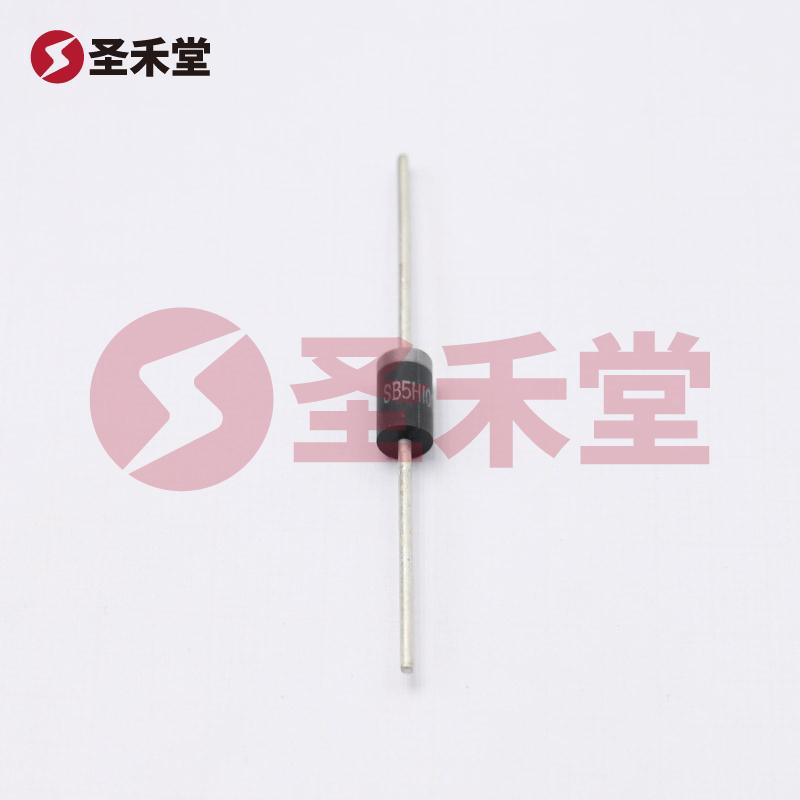

SB5H100-E3/54 是一款高性能肖特基二极管，主要由全球知名的半导体供应商 VISHAY（威世）制造。该器件专为要求高效率和高速开关性能的应用而设计，适合在各种电子设备中使用。本产品的基础参数充分显示其适用性与可靠性。

二、主要参数

1. 二极管类型：肖特基二极管以其低正向压降和快速开关特性而闻名，使其在电源转换、整流及无源元件应用中成为优先选择。

2. 最高反向电压 (Vr)：此型号的二极管最高反向电压为 100V，适应多种电气环境和设计要求。

3. 平均整流电流 (Io)：最高可承受 5A 的持续整流电流，适合大电流应用。

4. 正向导通电压 (Vf)：在额定电流 5A 时，正向电压降为 800mV，这一特性有助于减少能量损耗，提高转换效率。

5. 反向泄漏电流：在最高反向电压 100V 时，其反向漏电流非常低，仅为 200µA，表明其良好的密封性和稳定性，适合低功耗电路应用。

6. 恢复速度：具有快速恢复特性，恢复时间小于 500ns，适用于需要高速开关的应用场合，如开关电源和高频整流器。

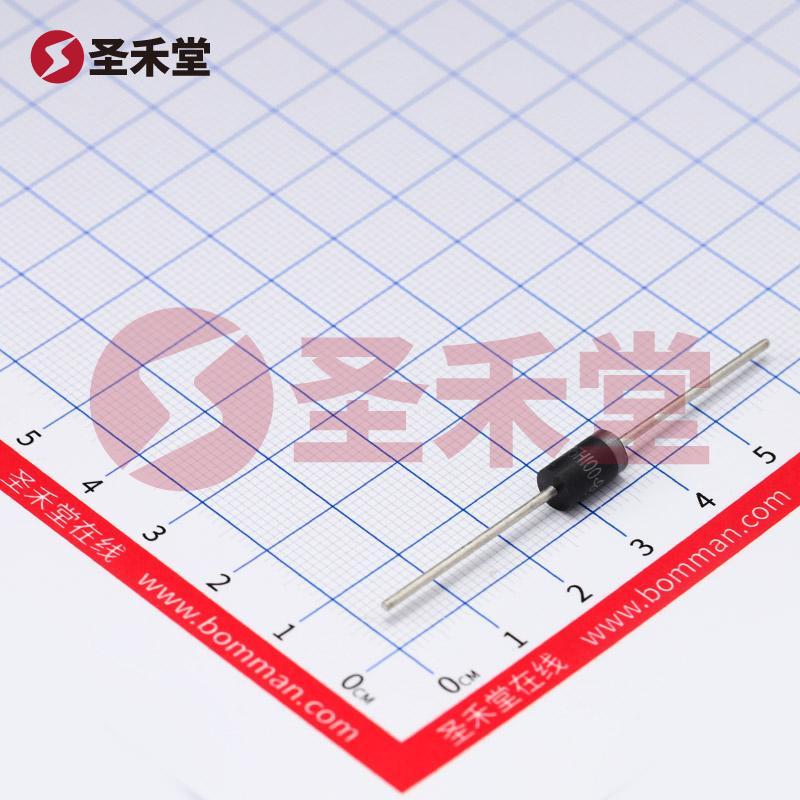

7. 封装类型：采用 DO-201AD 轴向封装，支持通孔安装方式，便于集成入各种电路设计中。

8. 工作温度：最大结温可达 175°C，这使其在高温环境下依然保持良好的工作性能。

三、应用领域

SB5H100-E3/54 二极管在多个领域都有广泛应用，包括但不限于：

• 电源管理：在多种电子设备与系统中，作为整流元件，提供高效能量转换。
• 开关电源：用于 AC-DC 转换，保障设备的能量供应稳定及高效。
• LED 驱动：为 LED 照明系统提供所需的电流整流，保持亮度稳定。
• 电机驱动：在工控设备中，作为反向电流保护元件，提高系统的可靠性。
• 逆变器：在可再生能源系统，如太阳能逆变器中，具备高效整流的功能。

四、总结

SB5H100-E3/54 是一款非常实用的肖特基二极管，凭借其卓越的电气特性和设计灵活性，成为各类电子应用中的理想选择。其低正向电压、优异的反向电流性能以及耐高温的特点，使其在高功率和高频应用中具备极大的优势。此外，VISHAY 的品牌保障也为用户提供了更多的信心。无论在工业设备、消费电子产品还是新能源技术中，SB5H100-E3/54 都将以其出色的性能提供可靠的解决方案。
