PDTA144ET,215

产品概述：PDTA144ET, 215

一、基本信息

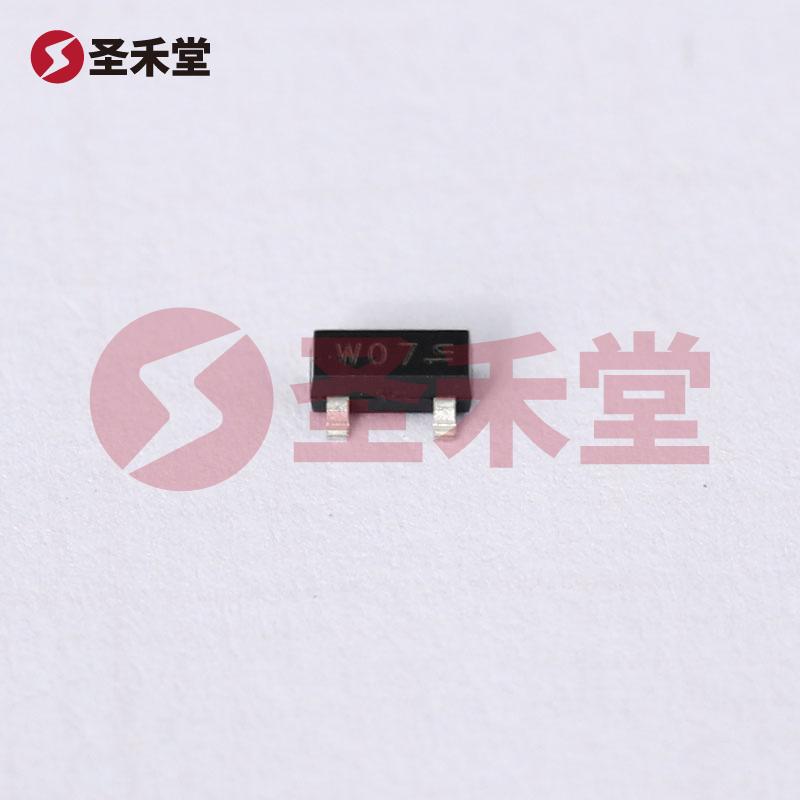

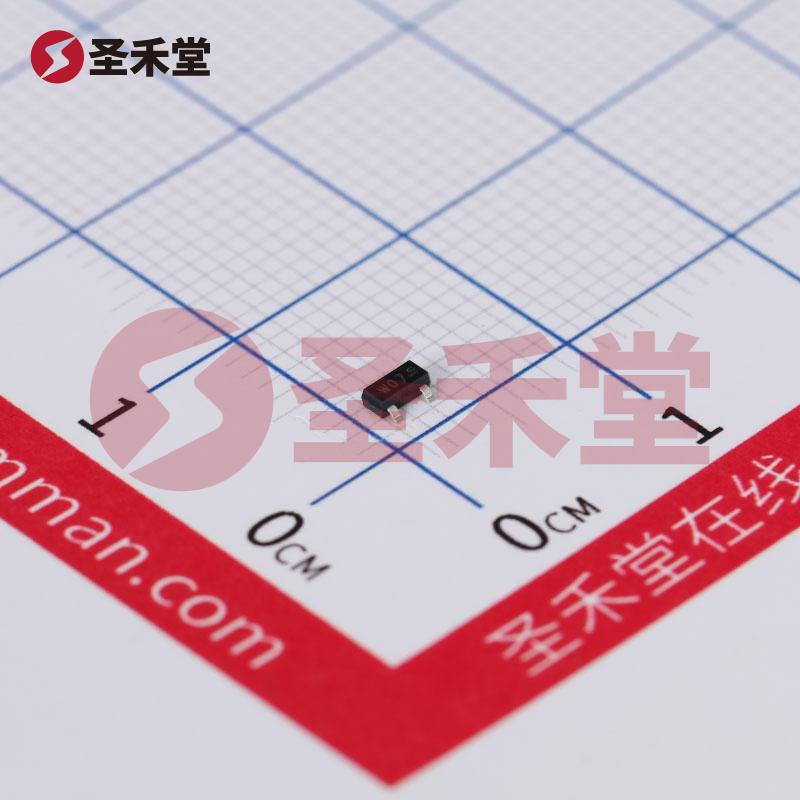

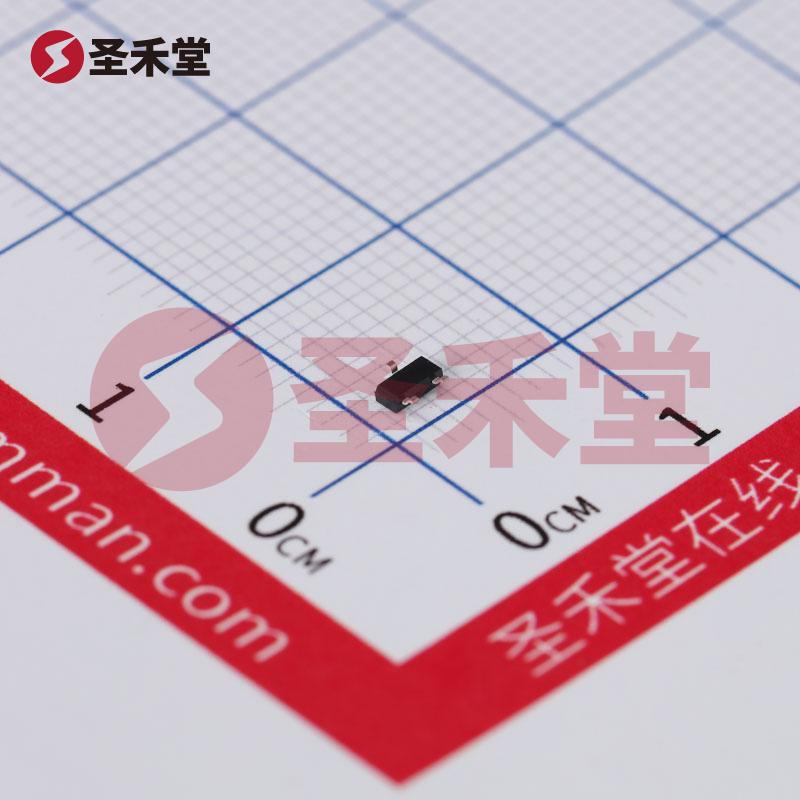

PDTA144ET, 215 是一款由著名半导体厂商 Nexperia（安世）生产的数字晶体管，旨在实现高效、紧凑的电路设计。它采用表面贴装型封装 (SOT-23), 具有优良的热性能和电气性能，适用于各种电子设备。

二、关键参数

该晶体管的关键参数为：

• 额定功率: 250 mW
• 集电极电流 (Ic): 100 mA
• 集射极击穿电压 (Vce): 50 V
• 电流 - 集电极 (Ic)（最大值）: 100 mA
• 电压 - 集射极击穿（最大值）: 50 V
• 电流 - 集电极截止（最大值）: 1 µA
• DC 电流增益 (hFE): 最小值 80 @ 5mA，5V
• 饱和压降（最大值）: 150 mV @ 500 µA，10 mA

此外，该器件具有-预偏压的特性，适合多种数字和模拟应用场景。它的基极和发射极电阻均为 47 kOhms，为信号的放大和开关操作提供了良好的工作条件。

三、应用场景

PDTA144ET, 215 主要应用于低功耗的开关电路以及信号放大电路中。其集电极电流和输出电压的能力，使其非常适合用于：

1. 消费电子: 例如音响、电视和家用电器等。
2. 小型电子设备: 手机、平板电脑等便携式设备的信号处理。
3. 工业控制系统: 适用于传输信号或驱动低功率负载的应用。
4. 开关电源: 在DC-DC转换器中的开关元件。

四、性能优势

1. 高效性能：PDTA144ET, 215 的低饱和压降和高电流增益特性，使其在进行信号放大的时候，能够提供更高的能量转换效率。
2. 散热能力：额定功率高达 250 mW，能够在各种工作环境中有效散热，提升整体电路的稳定性和寿命。
3. 体积小巧：采用 SOT-23 封装，极大地减少了 PCB 占用面积，为更紧凑的电子产品设计提供了便利。

五、设计考量

在设计使用 PDTA144ET, 215 的电路时，需要注意以下几点：

• 偏置设计：为确保器件在最佳工作点上，需合理选取基极电阻 R1 和发射极电阻 R2 的值，保障电流增益的充分发挥。
• 热管理：虽然该器件具有较高的功率额定值，但在高负载情况下应考虑其散热设计，以防止过热导致性能下降。
• 电源管理：确保供电电压不超过最大击穿电压 (50 V)，并保持其在额定功率范围内运行，以防止器件损坏。

六、总结

综合来看，PDTA144ET, 215 是一款性能卓越、设计灵活的小型数字晶体管，适应广泛的应用场景。无论是在消费电子、工业控制，还是在开关电源领域，它都能展现出其出色的性能和可靠性。基于其较高的电流增益和低的饱和压降特性，使其在现代电子产品中成为一种理想选择，满足工程师对于紧凑、高效电子设计的需求。选择 PDTA144ET, 215，为您的项目提供高效的解决方案，确保您的电路设计能在竞争激烈的市场中脱颖而出。
