LM324AN

LM324AN 产品概述

一、产品简介

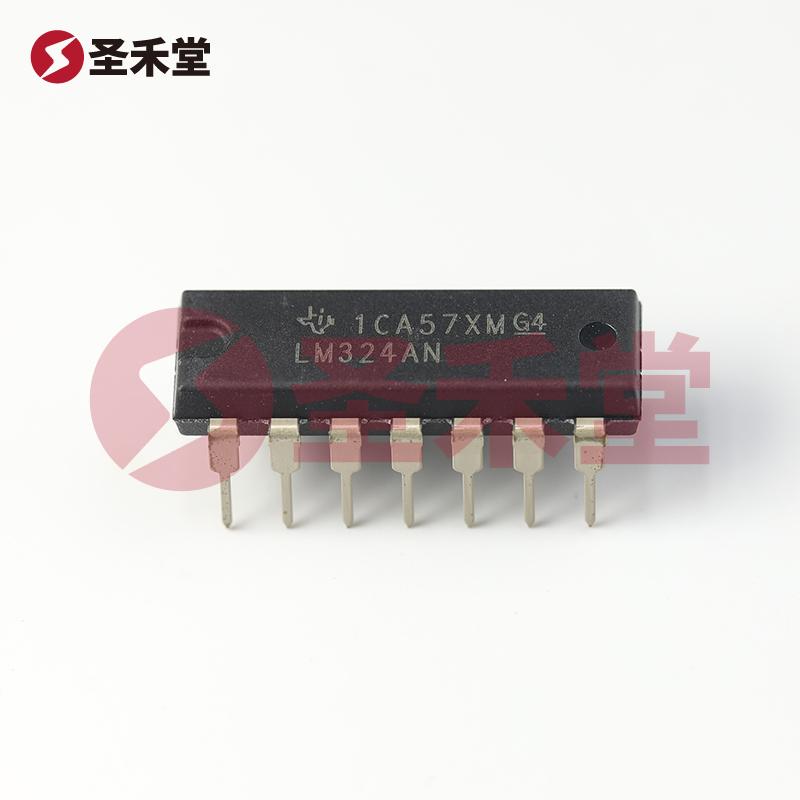

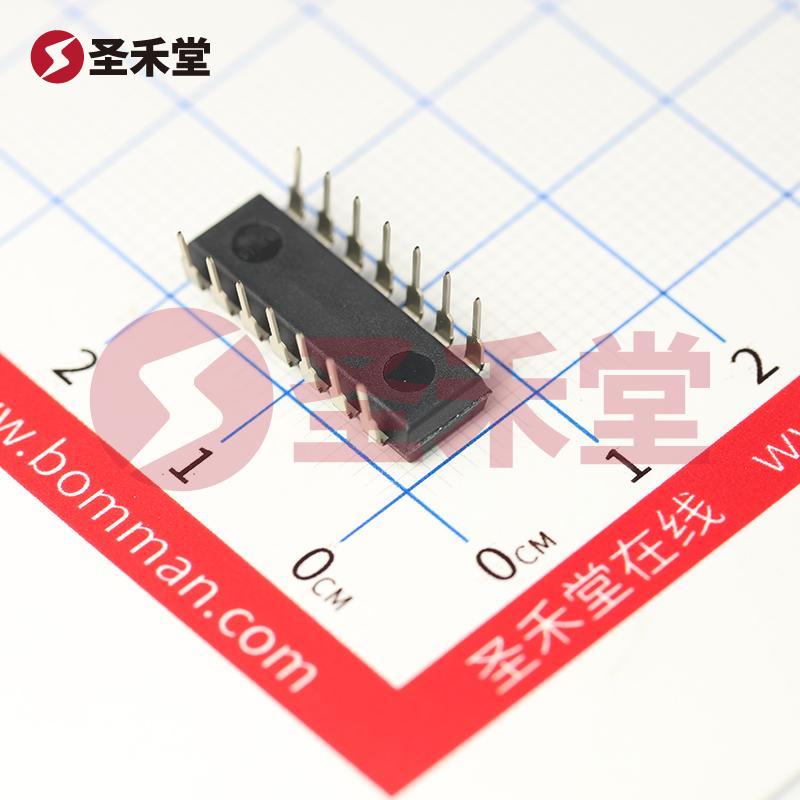

LM324AN是一款由德州仪器（TI）制造的四路运算放大器，其封装类型为14-DIP（双列直插式封装）。该器件的设计目标是兼具通用性与高效性，适用于各种模拟信号处理应用。LM324AN作为一款广泛使用的运算放大器，其结构具有低功耗、高增益及高线性度，通常被应用于信号放大、滤波及比较器电路等场合。

二、基本参数

• 安装类型: 通孔
• 电流 - 供电: 1.4mA
• 增益带宽积: 1.2MHz
• 工作温度: 0°C ~ 70°C
• 电流 - 输入偏置: 20nA
• 压摆率: 0.5V/µs
• 电压 - 供电: 单电源3V ~ 32V，双电源±1.5V ~ 16V
• 放大器类型: 通用
• 电流 - 输出/通道: 40mA
• 电路数: 4
• 电压 - 输入补偿: 3mV

三、技术特性

1. 供电特性: LM324AN支持广泛的供电电压范围，无论是单电源还是双电源配置，都能实现良好的性能。这为设计者在电源管理方面提供了极大的灵活性，适应不同的应用环境。

2. 低功耗设计: 其电流供电为1.4mA，表明LM324AN在运行时具有较低的功耗，非常适合于便携式设备与其他节能应用。

3. 高输入阻抗与低输入偏置电流: 该器件的输入偏置电流为20nA，使其在高阻抗信号环境中仍能保持良好的性能，适用于需要高输入阻抗的应用场合。

4. 增益带宽积与压摆率: LM324AN的增益带宽积为1.2MHz，这使其在中频信号的放大中表现出色。而0.5V/µs的压摆率则确保了其在处理快速信号时的响应能力。

5. 高电流输出能力: 每个通道可驱动最大电流达40mA，这使得LM324AN能够轻松驱动较低阻抗的负载，扩大应用范围。

四、应用领域

LM324AN产品多用于各种模拟信号的处理，包括但不限于：

• 音频信号放大: 适用于音频设备中的信号放大和处理。
• 传感器接口: 可用于传感器信号的调理和放大，尤其是在应对微弱信号时。
• 滤波器设计: 由于其高增益及低输入偏置电流，适合构建主动滤波器电路。
• 信号比较: 可用于制作电压比较器，以实现电平检测和过压保护等功能。
• 小型电子设备: 适合广泛的嵌入式电路用于消费电子产品，医疗设备，汽车电子及工业控制系统。

五、设计注意事项

在实际设计中，使用LM324AN时需要考虑其增益和带宽的配合。由于其增益带宽积的限制，设计者应合理选择反馈网络，以实现期望的增益而不牺牲稳定性。此外，复杂应用中应注意其工作温度范围，以确保器件在严苛环境条件下仍能稳定工作。

六、总结

LM324AN运算放大器凭借其多样化的特性，广泛应用于电子设计领域。其灵活的供电选项、低功耗、低输入偏置电流及高输出电流能力使其成为一款优秀的通用运算放大器。无论是音频处理、传感器信号调理还是小型嵌入式系统，LM324AN都能提供可靠的性能，帮助设计工程师实现目标应用。德州仪器凭借出色的制造技术为用户提供了这一高性价比的解决方案，成为电子设计中的可靠选择。
