SN74AHCT1G00DBVR

SN74AHCT1G00DBVR 产品概述

一、产品背景

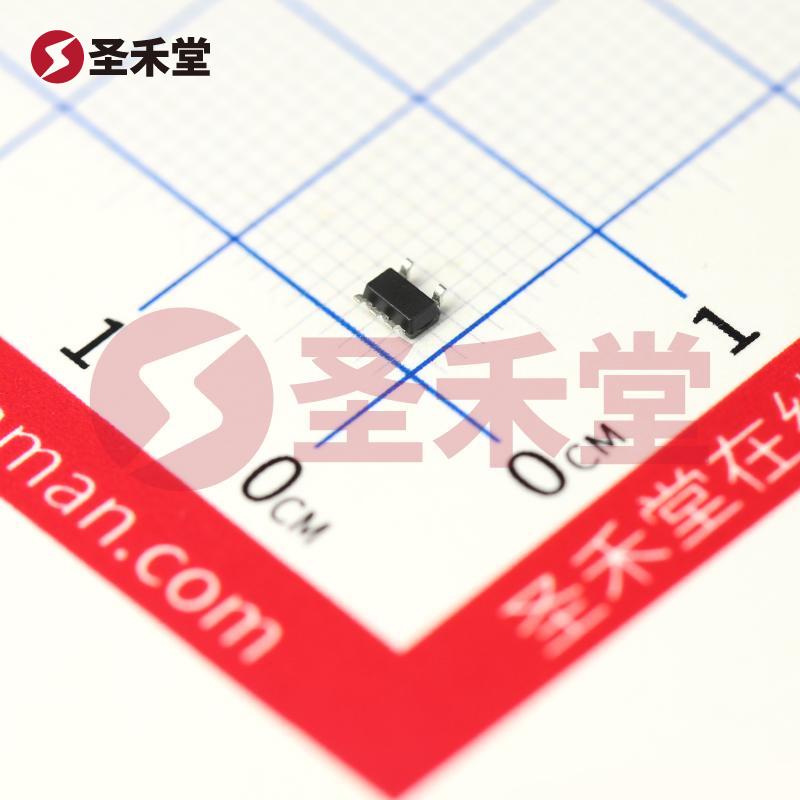

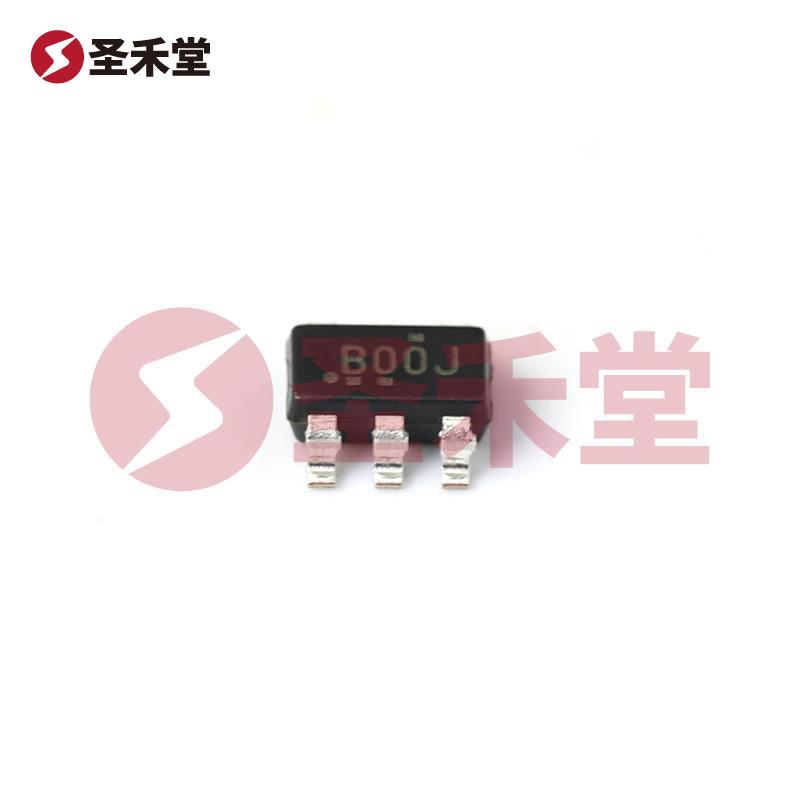

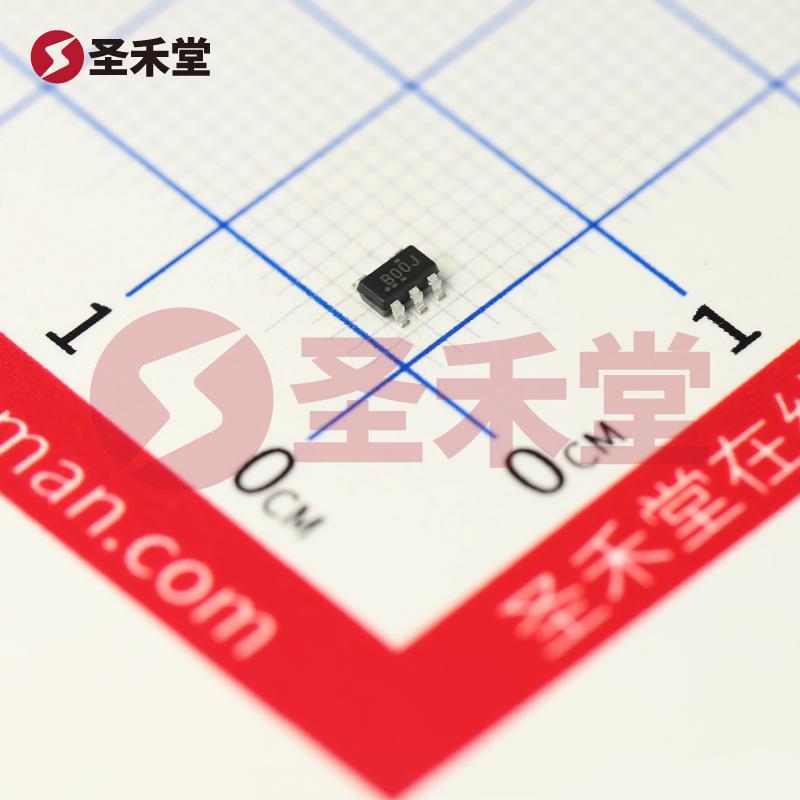

SN74AHCT1G00DBVR 是德州仪器 (Texas Instruments, TI) 的一种高性能与非门逻辑 IC，采用 SOT-23-5 的表面贴装型封装。作为高达 5V 系统的一部分，该电路可以在广泛的应用场景中实现高效的逻辑运算，广泛应用于消费电子、通信、工业控制及汽车电子等多个领域。凭借其低功耗、快速传播延迟及广泛的工作温度范围，SN74AHCT1G00DBVR 具有出色的性价比。

二、主要规格

1. 安装类型：表面贴装型，便于自动化焊接，减少生产成本。

2. 逻辑电平：

   • 高电平阈值：2V
   • 低电平阈值：0.8V 该逻辑电平范围确保了与多种先进的 CMOS 和 TTL 逻辑电平兼容，方便与其他电路元件的连接与协同工作。

3. 最大传播延迟：在 5V 供电和 15pF 负载条件下，最大传播延迟为 7.9ns。这意味着该器件能够快速响应输入变化，适合高速数据处理及实时响应应用。

4. 工作温度：本产品的工作温度范围为 -40°C 到 125°C，确保其在极端环境下的可靠性，适用于汽车和工业应用等高温及低温工作条件。

5. 静态电流：最大静态电流仅为 1µA，极大地降低了功耗，延长了电池供电设备的使用寿命。

6. 电压供电范围：支持 4.5V 到 5.5V 的宽电压范围，适合各种电源配置，提供灵活的应用方案。

7. 输出电流：在高电平和低电平状态下的输出电流均为 8mA，满足大多数逻辑电路驱动要求。

8. 输入数：该 IC 提供 2 个输入，适合简单的逻辑运算，增设了电路设计的灵活性。

三、应用场景

SN74AHCT1G00DBVR 可以被应用于多种场合，包括但不限于：

• 数字电路设计：可以作为基本的逻辑运算单元，在组合逻辑电路中实现与非逻辑功能。

• 信号整形：在数字信号处理中，作为与非门可用于信号整形与逻辑信号转换。

• 干扰信号抑制：在噪声和干扰比较严重的环境中，该 IC 凭借其低功耗和强有效的逻辑运算能力，能够有效抑制不必要的信号干扰。

• 状态指示器：可以用于指示电路的工作状态，输出高或低电平指示重要的状态变化。

• 汽车电子：由于其卓越的温度特性，该 IC 广泛应用于汽车电子产品的设计中，如传感器接口和控制器。

四、总结

SN74AHCT1G00DBVR 是一种高效、低功耗且快速的与非门逻辑 IC，适用于多种现代电子产品的设计与应用。凭借其优秀的电气特性和温度耐受能力，该产品不仅满足了严格的工业标准，还能为设计师提供极大的灵活性，以应对不同的工程挑战。通过选择 SN74AHCT1G00DBVR，设计人员可以将精力集中于创新和系统优化，从而加速产品的上市时间。
