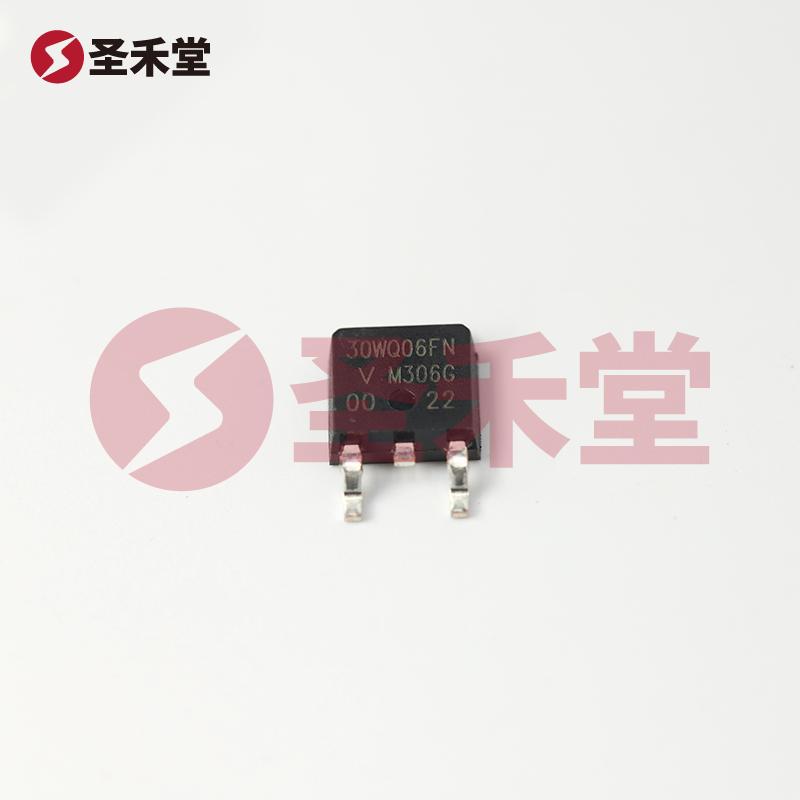

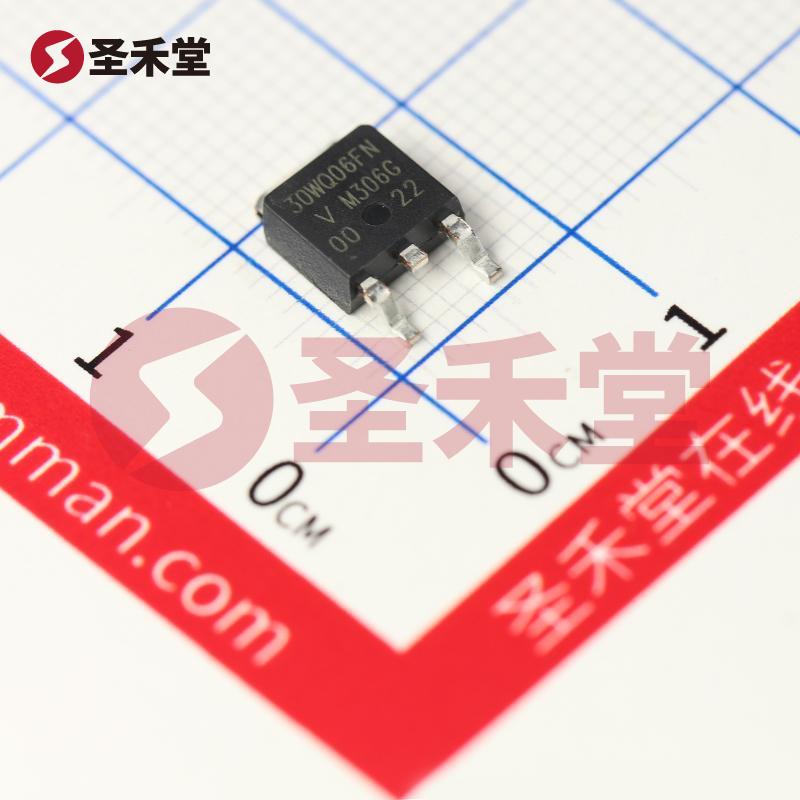

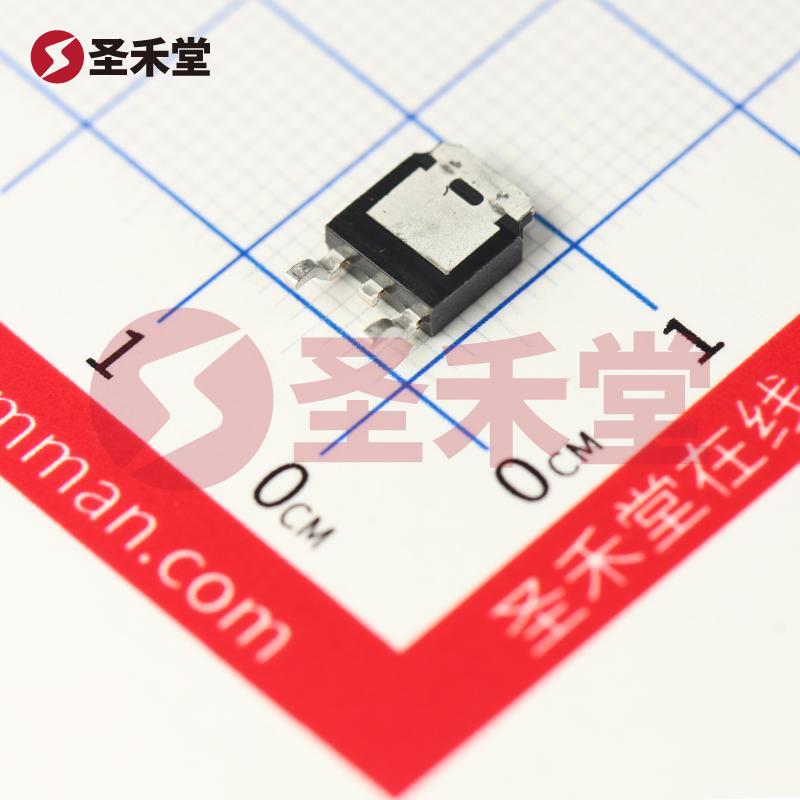

VS-30WQ06FNTR-M3
VS-30WQ06FNTR-M3参数
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 60V |
| 电流 - 平均整流 (Io) | 3.5A | 不同 If 时电压 - 正向 (Vf) | 610mV @ 3A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 2mA @ 60V |
| 不同 Vr、F 时电容 | 145pF @ 5V，1MHz | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 | 供应商器件封装 | D-PAK（TO-252AA） |
| 工作温度 - 结 | -40°C ~ 150°C |
VS-30WQ06FNTR-M3手册
VS-30WQ06FNTR-M3概述
产品概述：VS-30WQ06FNTR-M3
产品名称：VS-30WQ06FNTR-M3
产品类型：肖特基二极管
品牌：VISHAY(威世)
封装类型：D-PAK（TO-252AA）
基础参数：
- 二极管类型：肖特基二极管
- 最大反向电压(Vr)：60V
- 平均整流电流(Io)：3.5A
- 正向电压(Vf)：在3A下，Vf为610mV
- 反向泄漏电流：在60V时，反向泄漏电流为2mA
- 正向电流下的反向泄漏：低至200mA时，反向电流完整快速恢复，通常小于500ns
- 电容：在5V和1MHz频率下，电容为145pF
工作温度范围：-40°C至150°C
产品特点
VS-30WQ06FNTR-M3是一款高性能肖特基二极管，采用VISHAY(威世)的先进制造技术，具有优越的电气性能和广泛的应用灵活性。其低正向电压及高反向电压能力使其成为电源管理、电流整流和保护电路中的理想选择。
低正向压降：该二极管在3A电流下的正向压降仅为610mV，这意味着在所需电流下产生的功率损失较低，有助于提高整体能效。这是肖特基二极管的一个重要特性，特别是在低压应用中，对于要求减少功耗和热量产生的设计尤为重要。
高反向电流能力：最大反向电压为60V，适合大多数常见应用，提供了良好的保护能力。在高负载条件下，二极管的反向泄漏电流仅为2mA，确保在待机或不活动状态时消耗极低的电流，这对于电池供电设备来说非常关键。
快速恢复时间：该二极管具备快速恢复特性，恢复时间小于500ns。对于高频开关电路应用，如开关电源，逆变器和电动机驱动，这种快速响应能力优秀，使其能有效减少开关损失，提高系统效率。
宽工作温度范围：该器件能够在-40°C到150°C的广泛温度范围内稳定工作，适合于严酷的环境条件。无论是汽车电子，工业控制，还是消费电子，此温度范围都确保了二极管可在多种极端条件下可靠运行。
表面贴装封装： D-PAK (TO-252AA) 封装使得VS-30WQ06FNTR-M3非常适合自动化焊接与装配。同时，该封装设计提供了良好的散热性能，有助于提高元件的可靠性和寿命。
应用场景
由于其优异的性能和规格，VS-30WQ06FNTR-M3广泛应用于以下领域：
- 电源管理：可用于高效的电源转换器和稳压器，提高整体电路效率。
- 电动机驱动：在逆变电源和驱动电路中提供快速开关能力，优化电动机的启动和停止过程。
- 汽车电子：可用于车载电源供应和负载保护电路，保证在恶劣环境下的稳定工作。
- 消费电子：如手机和笔记本电脑的电源管理系统中实现高效能量转换及保护功能。
- 高频应力应用：快速动态负载条件下的整流，例如在转换器和电源优化电路中。
结论
总的来说，VS-30WQ06FNTR-M3肖特基二极管凭借其低正向压降，快速恢复特性，优良的电流承载能力以及广泛的应用温度范围，为现代电子设计提供了解决方案，尤其适合于需要高效率和高可靠性的电源和整流应用。VISHAY品牌的信誉与长期的工业经验确保了该产品在众多高要求场合中的可靠性和稳定性。
