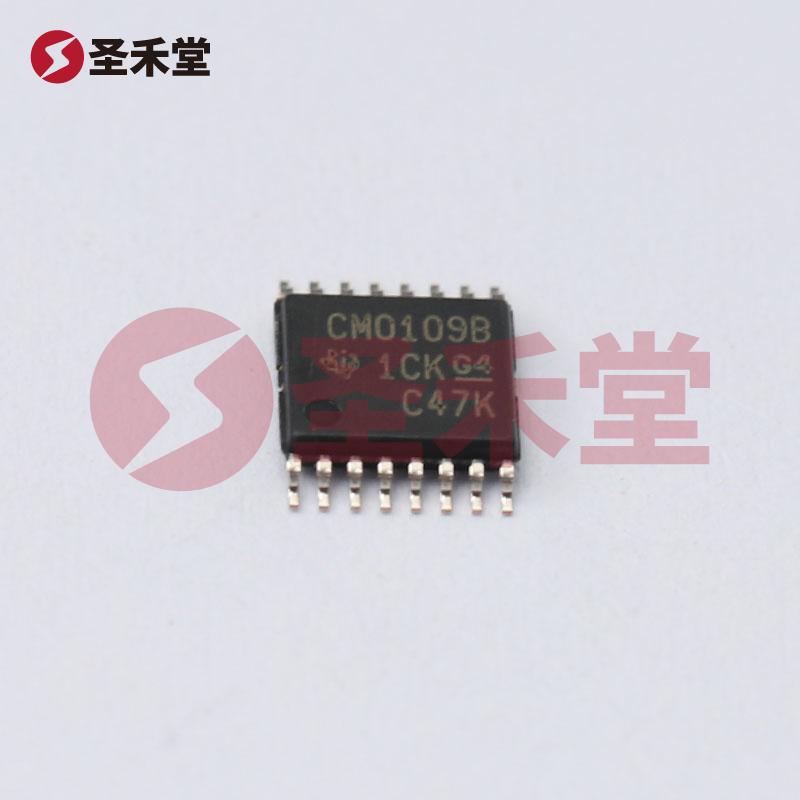

CD40109BPWR

产品概述：CD40109BPWR

一、产品简介

CD40109BPWR是一款由德州仪器（Texas Instruments）推出的高性能电压电平转换器，适用于各种电子系统中进行电压调节和逻辑转换。这款器件采用表面贴装型（SMD）封装，特别设计用于单向电压转换，以满足不同逻辑电平设备间的互操作性。CD40109BPWR在宽广的工作温度范围内运行，适合于汽车、工业控制、消费电子等多种环境和应用场景。

二、基本规格

1. 安装类型：表面贴装型（SMD），便于PCB设计和自动化贴装。
2. 通道类型：单向，使其能够在一方向上实现电压电平的转换，简化设计流程并减少信号干扰。
3. 输出类型：三态，非反相，能够有效管理高低电平信号，有助于多个设备间的协同工作。
4. 工作温度：-55°C ~ 125°C（TA），广泛适用于极端工作环境，特别适合汽车和工业应用。
5. 电路通道数：1，每个器件包含四个电路通道，能够支持多个信号线路的电平转换。
6. 转换器类型：电压电平，专门设计用于不同电压等级逻辑电平的兑换。
7. 供电电压范围：VCCB和VCCA均在3V到18V之间，允许与各种微控制器和其他逻辑设备的灵活集成。

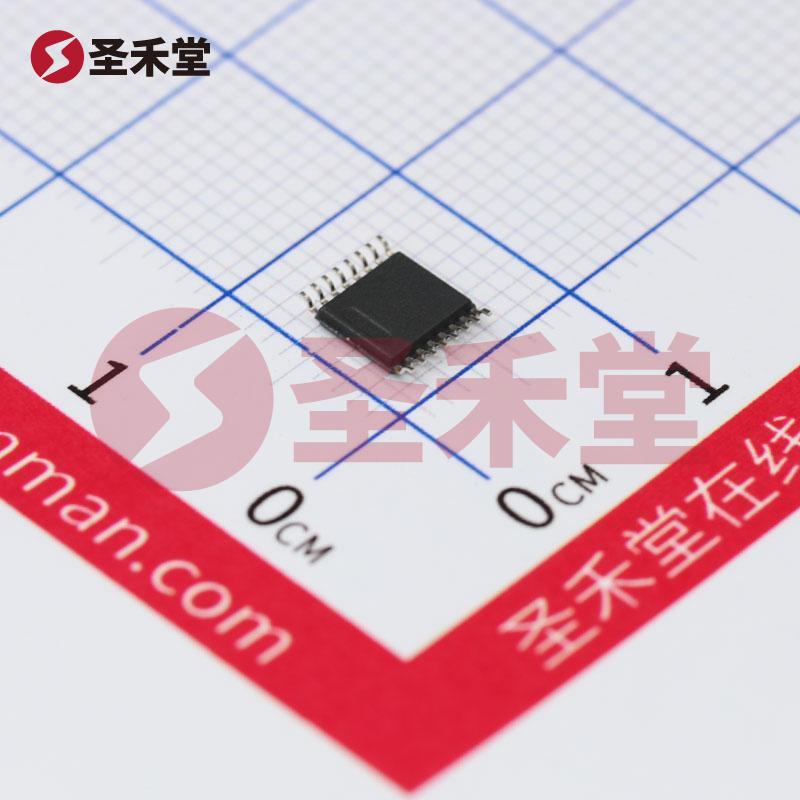

8. 封装类型：TSSOP-16，为设计师提供紧凑的PCB布局。

三、功能特点

CD40109BPWR的设计使其具备多个功能优点，使其在多种电压级别的设备间的信号转换中表现优异：

• 高兼容性：面向现代应用，支持较宽的电压范围可与多种逻辑集成电路兼容，确保数据的可靠传输。
• 三态输出：三态功能可以有效支持多个器件在同一总线的共享，最大化资源的利用且避免信号冲突。
• 可靠性强：其广泛的工作温度范围及节能设计使其在苛刻条件下也能保持稳定运行，减少设备故障的风险。

四、应用场景

CD40109BPWR的广泛适用性使其适合于多种场合，包括但不限于：

• 汽车电子：在汽车电子系统中，面对不同的电压源，CD40109BPWR可作为信号转发器使用，确保控制系统的稳定性和可靠性。
• 工业控制系统：在工控设备中，常常需要将不同电平的信号转换为兼容的级别，以确保系统整体的高效运作。
• 消费电子产品：用于连接不同音频或视频信号源，允许设备之间的兼容性提高，增加产品的市场竞争力。

五、总结

CD40109BPWR是一款功能强大、应用广泛的电压电平转换器，凭借其优异的电气性能和灵活的工作条件，成为各类电子系统设计中不可或缺的组件。经过严格的测试和验证，该产品能够在复杂的工作环境中保持高可靠性，为设计者提供更大的设计自由度。通过聘用此部件，工程师不仅可以提高系统设计的灵活性，还能提升整体系统的性能和稳定性。无论在汽车电子、工业控制还是消费者产品领域，其都展示出了极高的价值和广阔的应用前景。
