SM6T18CA

产品概述：SM6T18CA TVS二极管

SM6T18CA是一款高性能的瞬态电压抑制器（TVS）二极管，主要用于过电压保护应用。这款器件由意法半导体（STMicroelectronics）生产，具备出色的电压钳位特性和高峰值脉冲电流处理能力，特别适用于洗衣机、照明系统、汽车电子以及其他各类电子设备的电源线路保护。

关键技术规格

1. 类型及通道数：

   • SM6T18CA为齐纳型TVS二极管，采用单通道设计，适合对单一方向进行过电压保护。

2. 反向断态电压：

   • 典型反向断态电压为15.3V，确保在正常工作条件下不会产生泄漏电流，并能有效防止设备因过电压而损坏。

3. 击穿电压：

   • 最小击穿电压为17.1V，意味着在超过该电压时，器件将迅速进入击穿状态，以保护后面负载电路。

4. 电压钳位特性：

   • 当发生瞬态脉冲时，SM6T18CA表现出高达32.5V的钳位电压，这保证在极端条件下也能保护珍贵的电子元件。

5. 电流及功率处理能力：

   • 该器件能够处理峰值脉冲电流高达123A（10/1000µs波形），和600W的峰值功率，展现出其卓越的瞬态电流承受能力，非常适合需要较强保护性能的应用场景。

6. 工作温度范围：

   • SM6T18CA的工作温度范围为-55°C至150°C，确保在严苛环境下仍能可靠运行，满足各种工业和商业应用的要求。

7. 封装和安装：

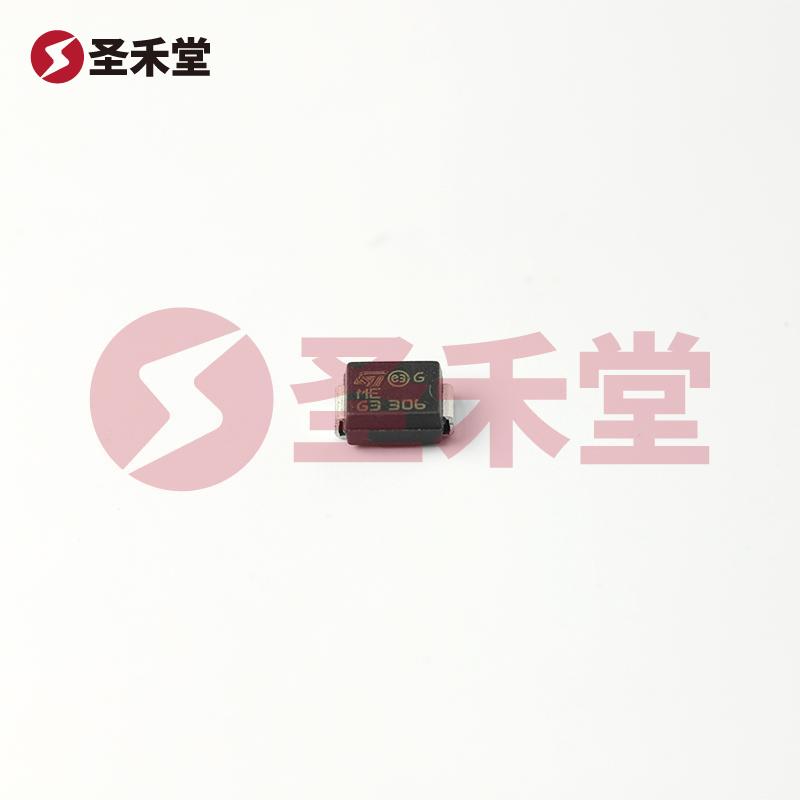

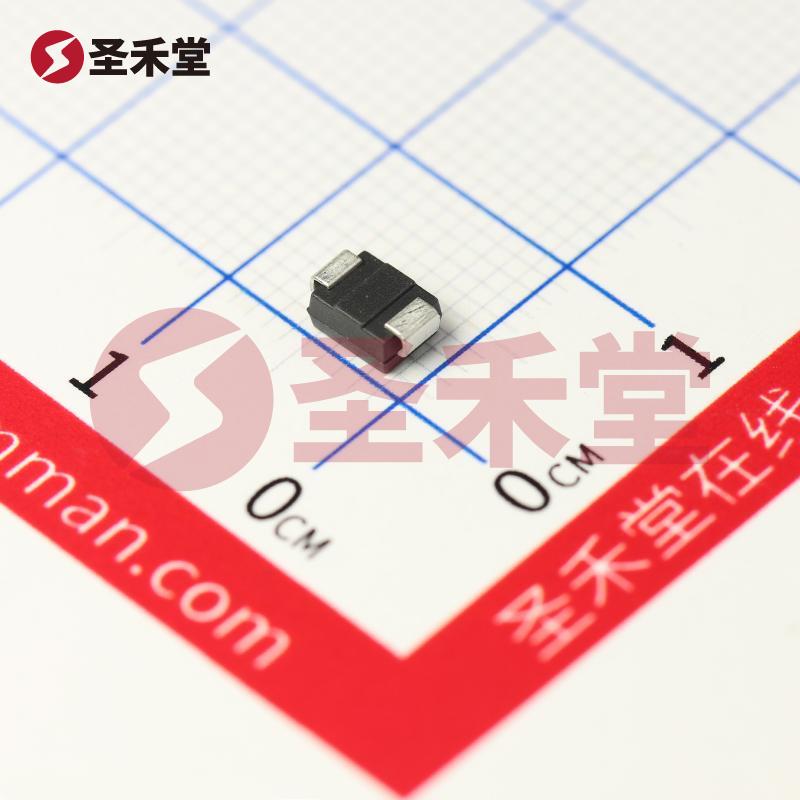

   • 该产品采用SMB（DO-214AA）表面贴装封装，便于自动化PCB生产线安装，较小的占板面积使其在高密度设计中具有优势。

应用领域

SM6T18CA的设计使其适用于多种场合。它可以广泛应用于：

• 消费电子：如电视机、音响、电脑等设备的电源保护。
• 汽车电子：汽车电气系统中的防雷击、过电压保护。
• 工业控制：各类工业控制器、电机驱动及PLC等设备的输入保护。
• 通讯设备：网络设备、基站等对信号和电源线的过电压保护。

竞争优势

相较于市场上其他同类产品，SM6T18CA具备以下竞争优势：

• 高钳位电压：相比于同类产品，SM6T18CA提供更高的钳位电压，以降低电子设备的损坏风险。
• 宽工作温度范围：其宽广的工作温度范围确保了在严酷环境条件下的一致性和可靠性。
• 高集成度：小型封装设计适合高密度布板，满足现代电子设备对体积及重量的严格要求。

结论

总而言之，SM6T18CA TVS二极管以其卓越的瞬态电压抑制能力、高电流处理能力和高温工作可靠性，成为现代电子设备过电压保护的优选解决方案。其适用范围广，能够满足多种应用需求，对于设计工程师而言，是提升设备安全性的重要选择。
