SM6T15AY

产品概述：SM6T15AY TVS 二极管

一、产品简介

SM6T15AY 是由意法半导体（STMicroelectronics）制造的一款专为汽车级应用设计的瞬态电压抑制二极管（TVS 二极管）。它的主要功能是在电路中提供对瞬态电压尖峰的保护，尤其是在高电压和高电流环境下，确保设备的安全性和稳定性。

二、基本参数

• 类型: 齐纳
• 单向通道: 1
• 反向断态电压（典型值）: 12.8V
• 最小击穿电压: 14.3V
• 最大电压箝位（不同 Ipp 下）: 27.2V
• 峰值脉冲电流（10/1000µs）: 147A（对应 8/20µs）
• 峰值脉冲功率: 600W
• 电源线路保护: 不支持
• 工作温度范围: -55°C 到 150°C（接合处温度 TJ）
• 安装类型: 表面贴装型

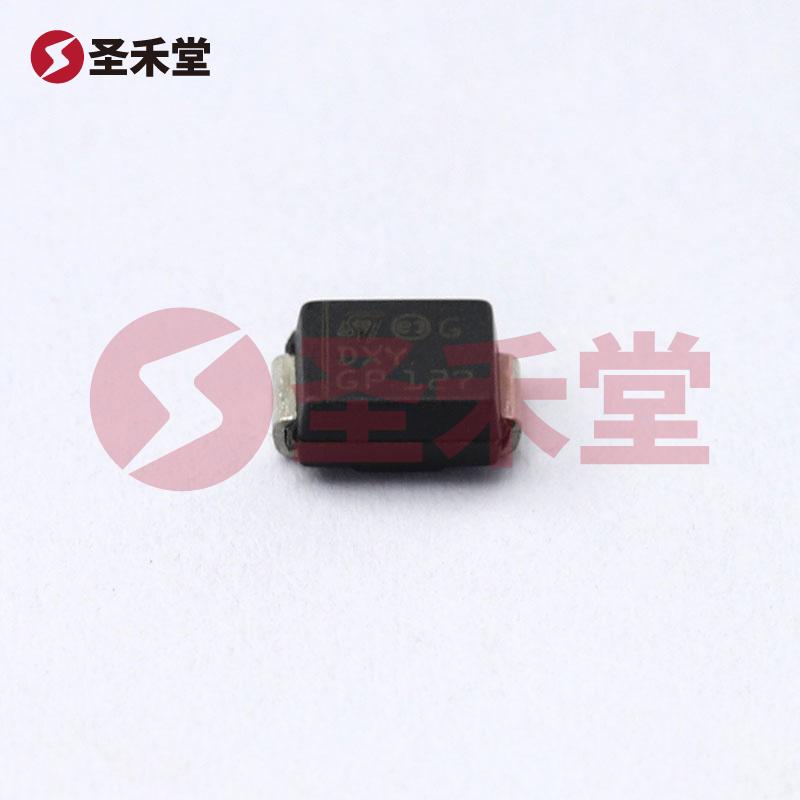

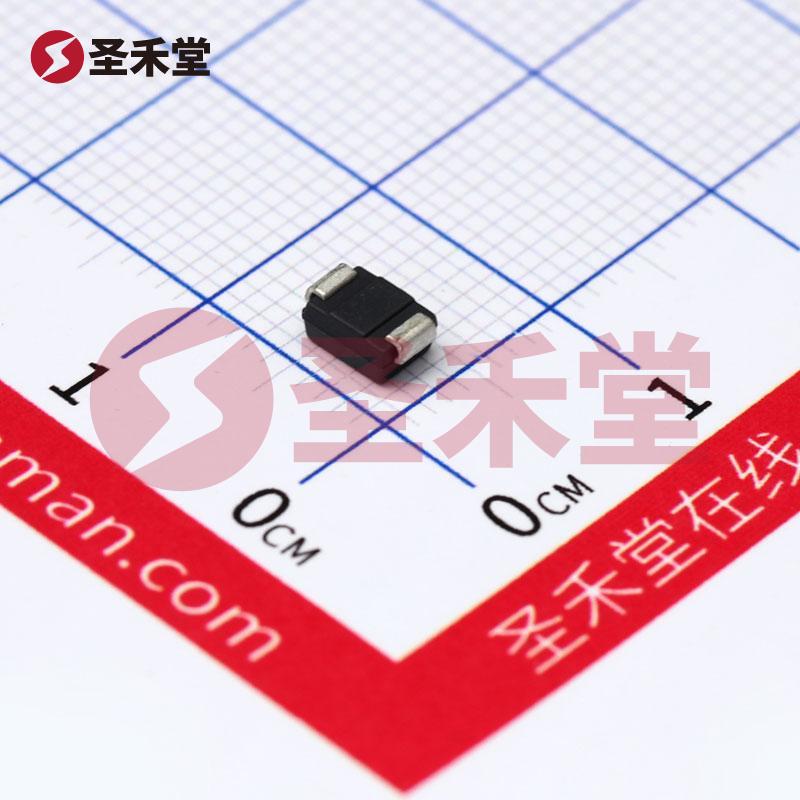

• 封装/外壳: DO-214AA（SMB）

三、工作原理

SM6T15AY TVS 二极管的工作原理基于其齐纳效应。在正常工作条件下，SM6T15AY 不导通，表现为高阻抗状态。当瞬态电压尖峰超过其击穿电压（14.3V）时，二极管会迅速导通，从而将过高的电压钳制在安全水平（最大箝位电压为27.2V），有效保护后续电路的元件不受损害。一旦瞬态电压消失，二极管又迅速恢复到非导通状态，确保系统的正常运行。

四、应用场景

SM6T15AY 广泛应用于要求严格的汽车电子领域，包括：

• 电源线路保护：尽管没有内置电源线路保护，但它可以与其他保护元件联合使用，以防止电扰动影响电路性能。
• 通信线路：保护通信设备免受静电放电（ESD）和快速电压变化的影响。
• 消费电子设备：在汽车内的娱乐系统、导航系统和其他电子模块中，确保稳定的电压供应。

五、优点和特点

1. 高脉冲承受能力: 具备高达600W的峰值功率与147A的峰值脉冲电流承受能力，使其适合高能量瞬态保护。
2. 广泛的温度范围: 可在-55°C到150°C的极端条件下正常工作，确保在严苛环境下的可靠性。
3. 紧凑的封装: SMB（DO-214AA）封装使其适合于空间有限的电子电路设计，并便于表面贴装。
4. 可靠性高: 作为汽车级产品，SM6T15AY 满足汽车应用的严格标准，确保在复杂环境中的长期可靠性。

六、总结

SM6T15AY 是一款高效能的 TVS 二极管，专为汽车及工业电子设备设计。它能够有效保护电子设备不受瞬态电压的影响，确保设备稳定运行。凭借其优秀的性能参数和可靠性，SM6T15AY 已成为设计人员和工程师在选择电压保护元件时的理想选择。无论是在汽车电子、通信还是其他消费者电子的应用中，SM6T15AY 都能提供卓越的性能，有助于提高整体产品的安全性。
