安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.7V ~ 2V |
不同 V、最大 CL 时最大传播延迟 | 3.6ns @ 5V,50pF | 工作温度 | -40°C ~ 125°C |
电流 - 静态(最大值) | 10µA | 逻辑电平 - 低 | 0.7V ~ 0.8V |
电压 - 供电 | 1.65V ~ 5.5V | 输入数 | 3 |
逻辑类型 | 与非门 | 电流 - 输出高、低 | 32mA,32mA |
电路数 | 1 |
产品简介
SN74LVC1G10DBVR 是德州仪器(Texas Instruments)推出的一款高性能与非门(NAND gate),采用表面贴装型(SMD)封装,符合广泛应用场合的需求。该器件属于 LVC 系列,特色在于其宽电源电压范围、低功耗与高速度。这款与非门的最大传播延迟仅为 3.6ns(在 5V、50pF 负载条件下),使其非常适合高频率的数字电路应用。
主要特性
电压供电范围: SN74LVC1G10DBVR 支持 1.65V 至 5.5V 的宽电压范围,能够在不同电压系统中稳定工作,为设计人员在提供兼容性与灵活性方面带来了极大便利。
高速度与低延迟: 该器件在 5V 电压下,其最大传播延迟为 3.6ns,适用于对速度要求较高的数字逻辑电路,能够快速响应信号的变化。
低静态电流: 器件在无负载情况下的静态电流最大仅为 10µA,有助于节省能源,延长电池寿命,非常适合低功耗电子系统应用。
输入逻辑电平: 该与非门的逻辑电平高(1.7V ~ 2V)与低(0.7V ~ 0.8V)定义确保其在低电压环境下也能可靠操作,符合现代低电压逻辑产品需要。
输出驱动能力: SN74LVC1G10DBVR 特别设计了高电流输出能力,各输出口最高可提供 32mA 的驱动能力,适应更高负载的需求。
工作温度范围: 该器件可在 -40°C 至 125°C 的宽温度范围内工作,使其在严苛环境下亦能稳定运行,适合工业控制、汽车电子等领域。
封装与兼容性

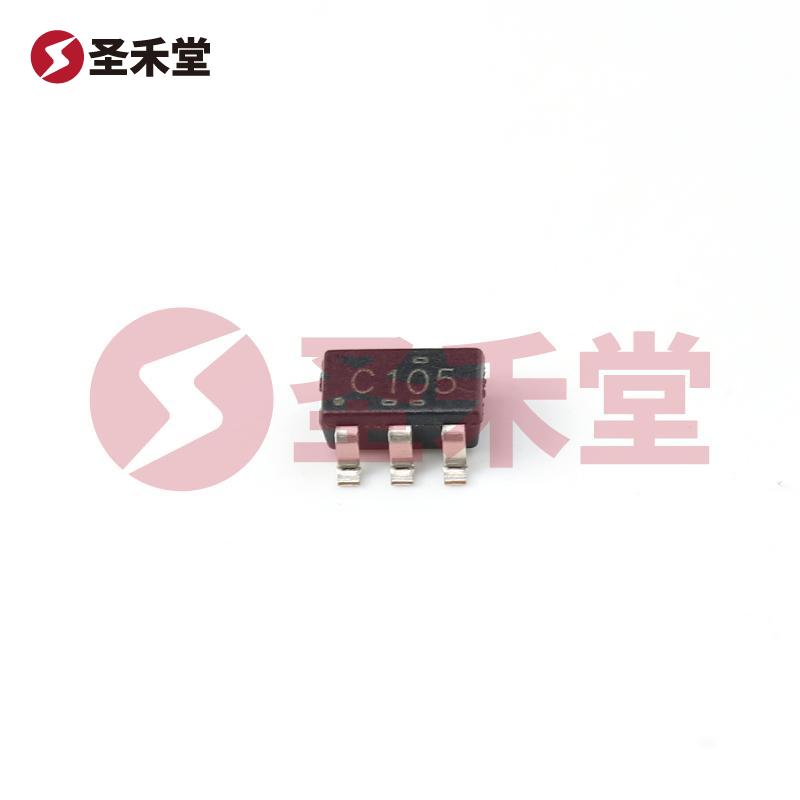

SN74LVC1G10DBVR 采用 SOT-23-6 封装,其小型化设计使得其在空间有限的电路板设计中具有良好的适应性,同时也便于自动化线路板生产过程的实现。高度集成化的设计使得该器件能够与多种对外部空间、信号完整性和功耗有严格要求的电子产品相结合。
应用领域
凭借其卓越的性能与灵活的电压适应范围,SN74LVC1G10DBVR 可以广泛应用于以下几个领域:
消费电子: 在手机、平板电脑、个人计算机等设备中的数据处理和信号管理中发挥重要作用。
汽车电子: 在汽车控制系统、传感器接口及通信模块中,需要在高温、严苛环境下保持性能稳定。
工业控制: 工业自动化设备中,需要高可靠性和长时间运行的逻辑控制电路。
通信设备: 在网络设备及其他相关产品中,进行信号处理和逻辑运算,支持高速信号传输。
总结
整体来看,SN74LVC1G10DBVR 是一款功能强大、性能卓越的与非门 IC,凭借其广泛的电压兼容性、低功耗设计及高驱动能力,确实能满足现代电子设备对效率与性能的双重要求。无论是在消费电子、汽车或工业控制领域,它都能为设计人员提供可靠的解决方案,并助力各种创新应用的发展。选择 SN74LVC1G10DBVR,您将获得德州仪器的高品质保证与技术支持,提高电子设计的效率和稳定性。
