MMSZ5246BS-7-F

MMSZ5246BS-7-F 产品概述

一、产品简介

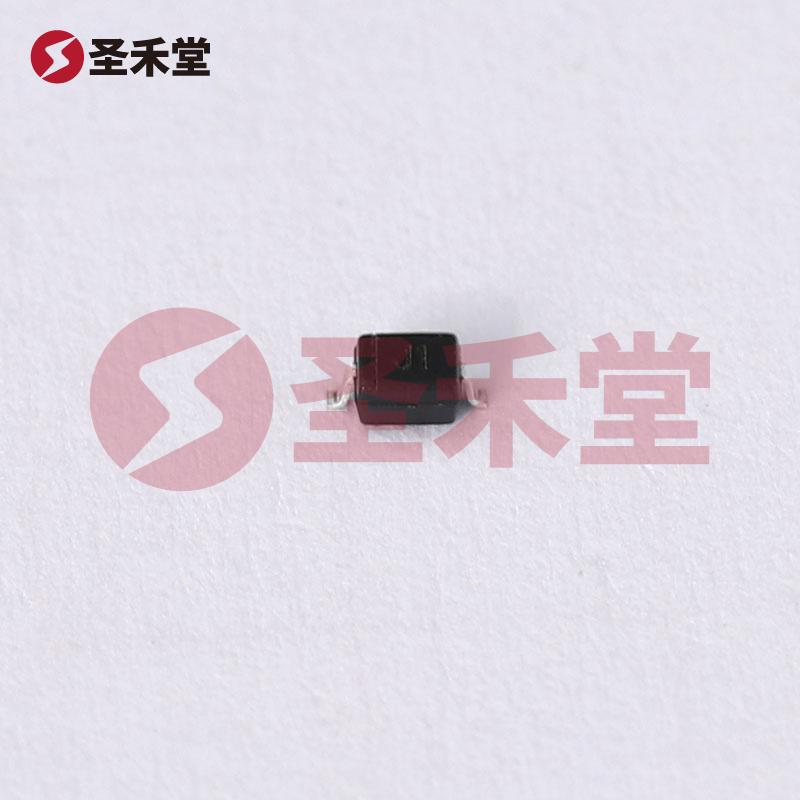

MMSZ5246BS-7-F 是一款由美台（DIODES）公司制造的稳压二极管，具有表面贴装型（SMD）的设计，广泛应用于电路的电压保护和稳压电源中。该产品的额定齐纳电压为16V，适用于高可靠性的电子设备，并能够工作于-65°C ~ 150°C的宽广温度范围内，适合在高温或极端环境下使用。

二、主要参数

1. 安装类型：采用表面贴装型（SMD），方便自动化生产和安装，适合小型化电子设备的需求。
2. 工作温度：在-65°C至150°C的温度范围内能够正常工作，确保在极端环境下的可靠性。
3. 最大阻抗（Zzt）：为17Ω，较低的阻抗能够有效降低电路中由于二极管引起的信号损失和干扰。
4. 齐纳电压（Vz）：标称值为16V，适用于需要稳定16V电压的电气应用。
5. 正向电压（Vf）：在10mA时，正向电压为900mV，具备较低的正向压降，有效提高了电路的整体效率。
6. 最大功率：二极管能承受的最大功率为200mW，确保在规定条件下的安全工作。
7. 反向泄漏电流：在12V的反向电压下，反向泄漏电流仅为100nA，极大地降低了静态功耗，提高了电路的稳定性。
8. 容差：±5%的容差确保了组件的电气性能的一致性和可靠性。

三、应用领域

MMSZ5246BS-7-F 主要应用于各类电子设备的电压稳压电路和过压保护电路。在以下几个领域内具有良好的表现：

1. 消费电子：例如智能手机、平板电脑、个人计算机等，需要对电压进行严格控制以保证设备正常运作。
2. 汽车电子：用于汽车电子控制单元的电压稳定，确保各种传感器和控制器在不同工作条件下的稳定性。
3. 工业设备：在工控系统中稳定信号并保护设备免受尖峰电压的影响。
4. 通信设备：在各种通信模块中提供有效的电压稳压和保护功能。

四、产品优势

1. 高可靠性：广泛的工作温度范围和优秀的电气性能使得MMSZ5246BS-7-F适合高可靠性设计。

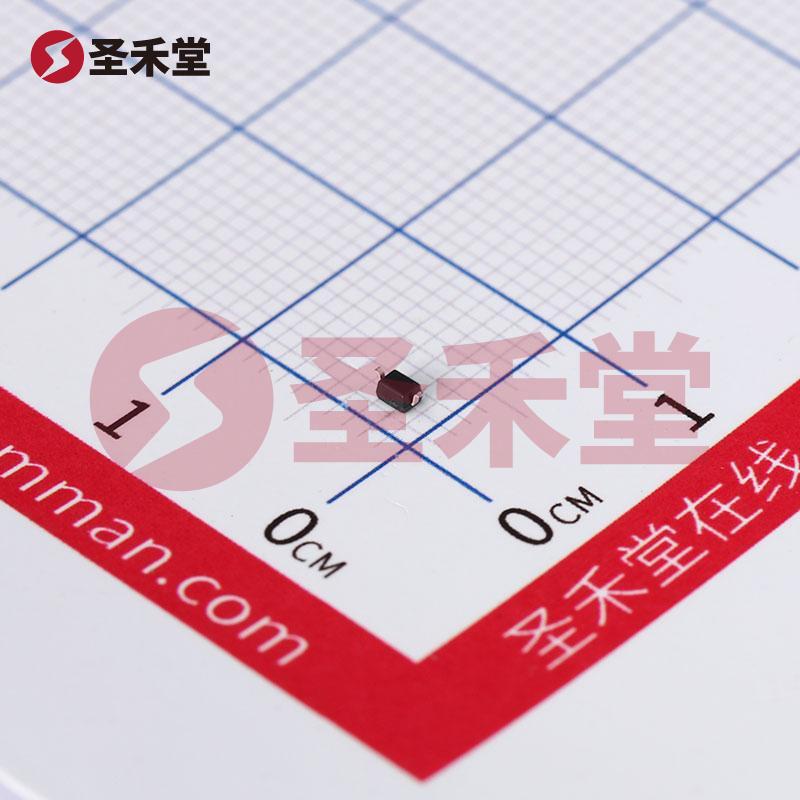

2. 紧凑设计：SOD-323封装使得此款稳压二极管在占用空间小的前提下仍然能够提供稳定的电压调节，适合现代电子设备的小型化需求。
3. 低功耗：低反向泄漏电流和低正向压降使得此产品在重负载和闲置状态下均表现出良好的能源效率，有助于延长设备的使用寿命。

五、总结

MMSZ5246BS-7-F 稳压二极管以其优秀的性能和广泛的应用领域，成为现代电子设备中不可或缺的重要元器件。其高温工作能力、低功耗特性以及小巧的封装设计，不仅提高了电子产品的可靠性，还帮助设计师在产品开发中实现更高水平的创新与集成。如果您正在寻找一款高性能的稳压二极管，MMSZ5246BS-7-F 将是您的理想选择。
