D7V0H1U2LP-7B

产品概述：D7V0H1U2LP-7B 瞬态抑制二极管

1. 基本信息

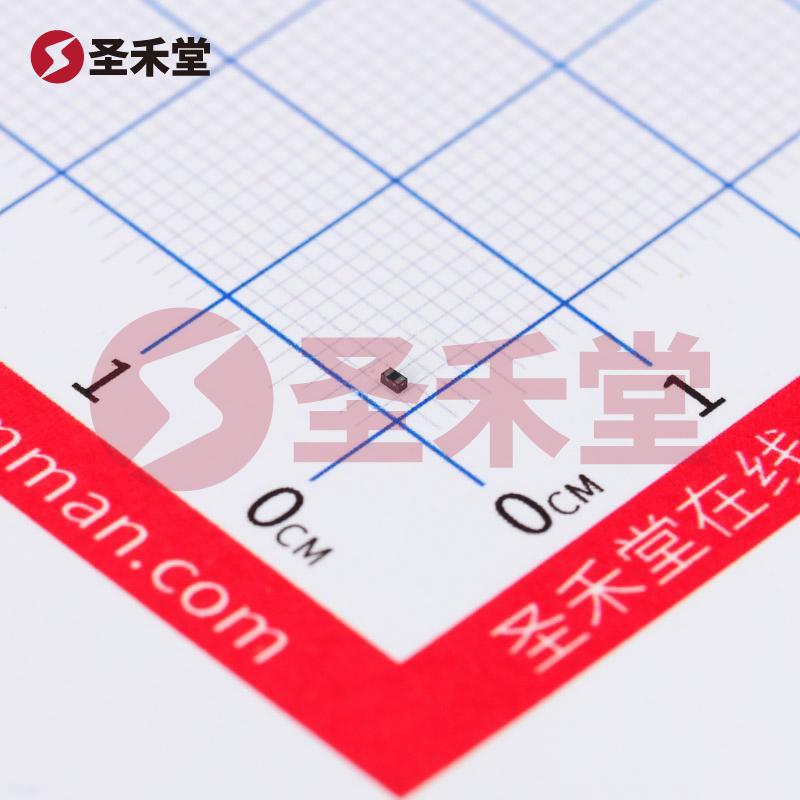

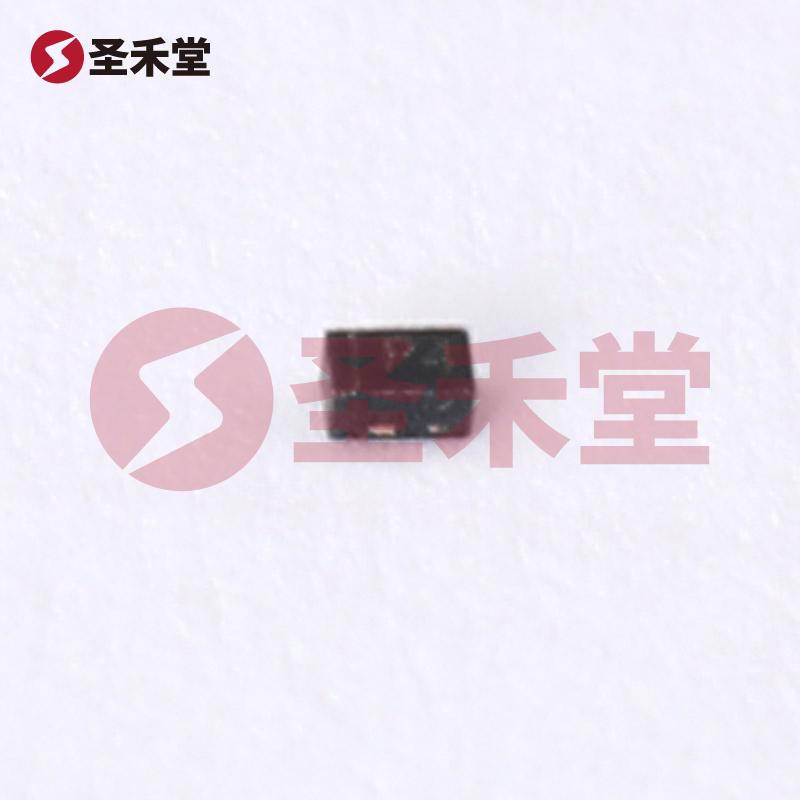

D7V0H1U2LP-7B 是一款先进的瞬态抑制二极管（TVS二极管），由美台品牌 DIODES（德州仪器）制造。它采用0402（1006公制）表面贴装型封装，适合现代电子产品的小型化设计需求。该产品设计用于保护敏感电子元器件免受静电放电（ESD）和其他瞬态电压干扰的影响，以确保系统的长期可靠性和稳定性。

2. 关键参数

• 类型：齐纳二极管
• 单向通道：1个
• 电压 - 反向断态（典型值）：7V（最大值）
• 电压 - 击穿（最小值）：7.5V
• 不同 Ipp 时电压 - 箝位（最大值）：14.4V
• 电流 - 峰值脉冲 (10/1000µs)：24A
• 功率 - 峰值脉冲：270W
• 电源线路保护：无
• 应用领域：通用
• 不同频率时电容：150pF @ 1MHz
• 工作温度范围：-65°C ~ 150°C（TJ）
• 安装类型：表面贴装型
• 封装/外壳：X1-DFN1006-2

3. 应用场景

D7V0H1U2LP-7B 广泛应用于各种需要瞬态过电压保护的电子器件。尤其是在消费电子、通信设备、电源管理和汽车应用中，该元器件显得尤为重要。它能够有效防止因电流瞬变造成的损坏，从而提高设备的可靠性。此外，该元器件的小型化设计使其能够轻松集成于各种紧凑的电路板中。

4. 工作原理

瞬态抑制二极管的工作原理基于齐纳效应和雪崩效应。当电压超过击穿电压时，二极管会迅速导通，限制电压上升，将电流引导到地，从而保护下游设备。这种高效的瞬态响应能力使得 D7V0H1U2LP-7B 成为抗电涌和噪声的理想保护解决方案。

5. 性能特点

• 高峰值电流能力：D7V0H1U2LP-7B 的峰值脉冲电流可达到 24A，峰值功率达到 270W，足以应对许多瞬态电压事件。
• 快速响应时间：对于过电压事件，该二极管具有快速的响应性能，能够在微秒级别内保护电路。
• 宽工作温度范围：从 -65°C 到 150°C 的工作温度范围使其适用于各种环境下的应用，无论是低温的北极还是高温的沙漠环境。
• 低电容特性：150pF @ 1MHz 的电容特性使其适合高频应用，减少大多数信号完整性问题。

6. 总结

D7V0H1U2LP-7B 瞬态抑制二极管以其卓越的电压抑制能力和高峰值电流处理能力，成为电子系统中必不可少的保护元件。在现代电子设备的小型化与高性能需求日益增长的背景下，该产品因其优良的性能表现和广泛的应用潜力而备受青睐。选择 D7V0H1U2LP-7B，能够有效提升产品的抗干扰能力和长久可靠性，为用户提供更为安全稳定的电路保护解决方案。
