CRCW12062R70JNEAHP
CRCW12062R70JNEAHP参数
| 电阻 | 2.7 Ohms | 容差 | ±5% |
| 功率 (W) | 0.75W，3/4W | 成分 | 厚膜 |
| 特性 | 汽车级 AEC-Q200，防脉冲 | 温度系数 | ±200ppm/°C |
| 工作温度 | -55°C ~ 155°C | 封装/外壳 | 1206（3216 公制） |
| 供应商器件封装 | 1206 | 等级 | AEC-Q200 |
| 大小 / 尺寸 | 0.122" 长 x 0.063" 宽（3.10mm x 1.60mm） | 高度 - 安装（最大值） | 0.024"（0.60mm） |
| 端子数 | 2 |
CRCW12062R70JNEAHP手册
CRCW12062R70JNEAHP概述

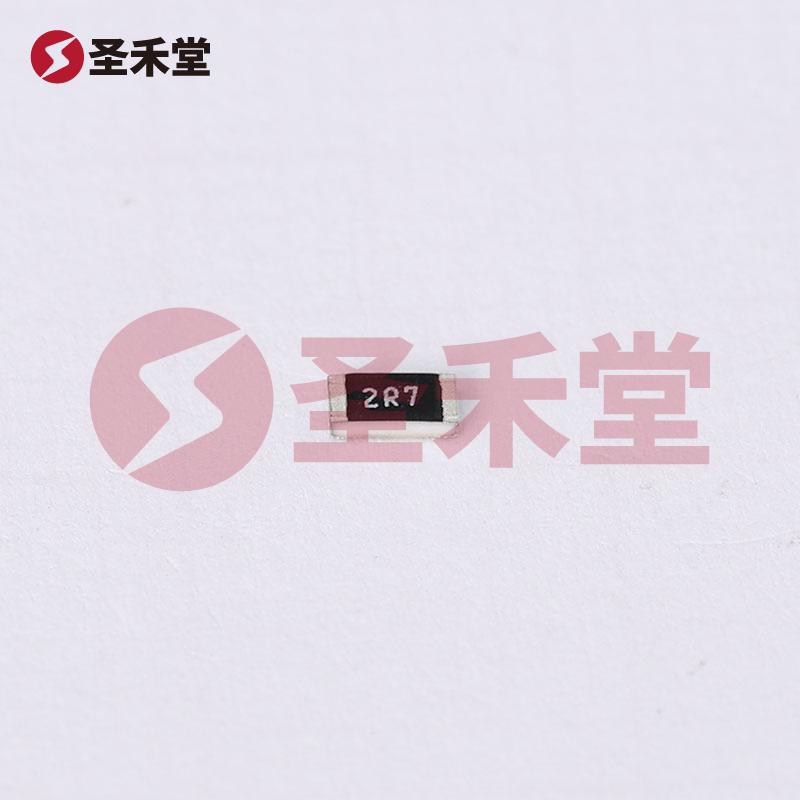

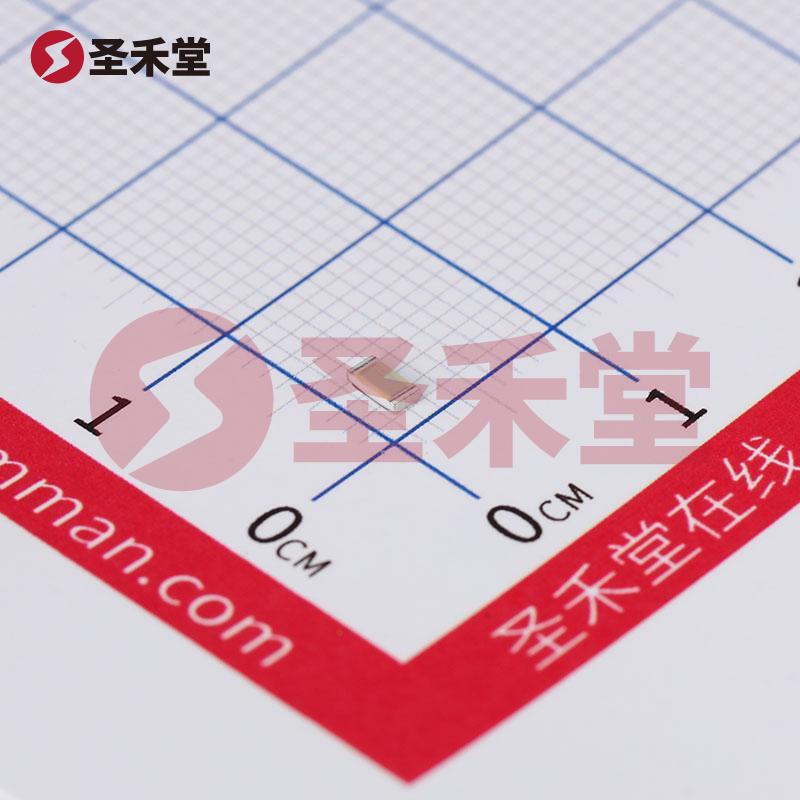

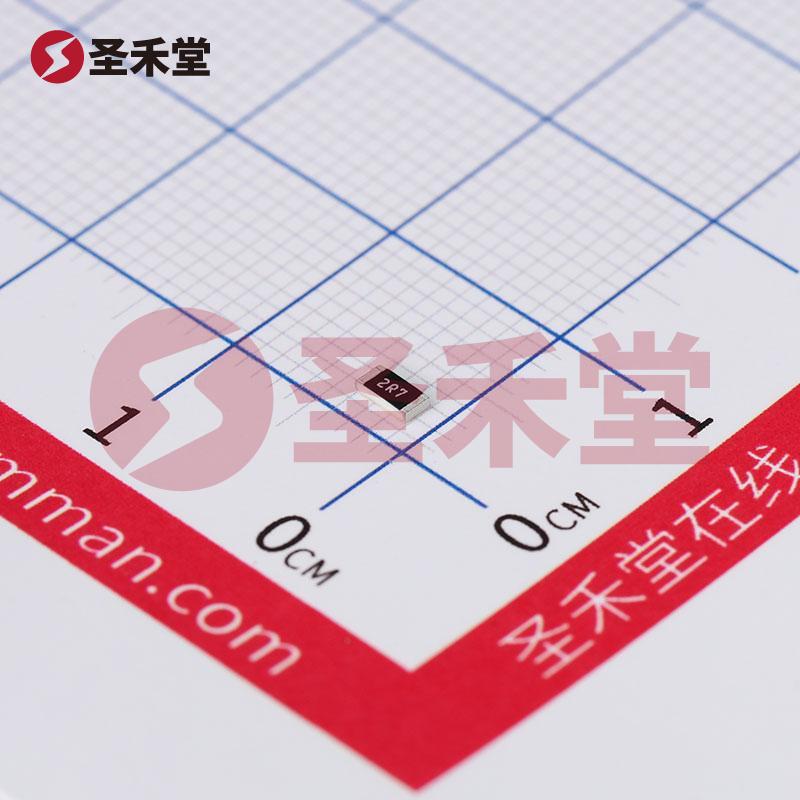

产品概述：VISHAY CRCW12062R70JNEAHP 贴片电阻器
产品简介
VISHAY CRCW12062R70JNEAHP 是一款高性能的贴片电阻器，特意设计以满足现代电子设备对精确度和稳定性的苛刻需求。这款电阻器以其卓越的电气性能和机械强度广泛应用于汽车、工业及消费电子领域，尤其在要求高可靠性和抗干扰能力的场合下表现出色。
主要参数
- 阻值: 2.7 Ohms
- 容差: ±5%
- 功率等级: 0.75W (3/4W)
- 成分: 厚膜
- 特性: 汽车级 AEC-Q200，防脉冲
- 温度系数: ±200ppm/°C
- 工作温度范围: -55°C 到 155°C
- 封装类型: 1206 (3216 公制)
- 尺寸: 0.122"（长）x 0.063"（宽）（3.10mm x 1.60mm）
- 安装高度: 最大值 0.024"（0.60mm）
- 端子数: 2
应用领域
该贴片电阻器主要用于要求高可靠性和高性能的应用领域。以下是其典型的应用场景：
汽车电子: 由于具备汽车级 AEC-Q200 认证，CRCW12062R70JNEAHP 适用于驾驶辅助系统、动力系统控制、车载信息娱乐等应用。这使得其在极端工作环境下几乎不变形，确保了车辆的安全与性能。
工业设备: 在工业控制器和机器视觉系统中，VISHAY的这一款电阻器提供了稳定的阻值和抗干扰能力，能够在恶劣的工作条件下持续运行。
消费电子: 无论是在智能手机、平板电脑还是家电产品中，这种电阻器都能提供优良的性能表现，增强电子产品的稳定性和可靠性。
产品特性
- 高功率处理能力: 具有 0.75W 的功率等级，该电阻器能够承受较高的功率需求，适合多种应用场景。
- 低温漂特性: 由于其温度系数为 ±200ppm/°C，即使在极端温度环境下，电阻值变化也微乎其微，确保长期可靠的性能。
- 卓越的稳定性: 厚膜结构设计使得该电阻器具备良好的抗脉冲和机械抗干扰性能，适合用在振动和冲击较大的环境中。
封装与尺寸
采用 1206 封装，VISHAY CRCW12062R70JNEAHP 的尺寸为 3.10mm x 1.60mm，最大厚度为 0.60mm。这种紧凑的尺寸设计使其非常适合 SMT (表面贴装技术) 生产工艺，能够有效节省电路板的空间并提高电路的集成度。
环境与合规
VISHAY 的这一款电阻器符合严格的汽车电子标准 AEC-Q200，确保其在汽车应用中能面对严酷的环境和电磁干扰。此外，广泛的工作温度范围从 -55°C 到 155°C，提升了其在各种气候条件下的适用性。
总结
VISHAY CRCW12062R70JNEAHP是一款集高性能、可靠性及环保考量于一体的贴片电阻器。凭借其卓越的电气性能、出色的耐热性及抗干扰能力，成为汽车、工业和消费电子等领域中不可或缺的电子元件选择。其独特的设计及高质量材料使得它在众多应用中都能提供可靠的性能，确保机器及设备的正常运作。
