TL431CTA

TL431CTA 产品概述

一、产品简介

TL431CTA 是一种可编程电压基准芯片，属于压控齐纳二极管的一种。作为一种精密电压参考器件，它返回一个稳定的输出电压，在2.495V到40V的范围内变化，因此可以广泛应用于开关电源、电压监测、反馈回路以及其他需要精准电压参考的电路中。此元件的最大输出电流为100mA，具有良好的负载和线路调节能力，使其非常适合用作电源管理和信号调理中的参考电压源。

二、主要特点

1. 可编程输出电压：TL431CTA 可以通过外部电阻分压器灵活设定输出电压，制造商提供的输入电压范围为2.495V至40V，非常适合不同应用场合的需求。

2. 高精度：该器件具有优良的输出电压精度，通常在±1%以内，可以高效地满足对电源精度要求比较严格的系统。

3. 较大的负载电流：TL431CTA 還能够提供至多100mA的负载电流，使其能够驱动相对较大的负载。

4. 低输出阻抗：此器件的低输出阻抗特性确保了在负载变化时，输出电压的稳定性，适合于实施反馈控制。

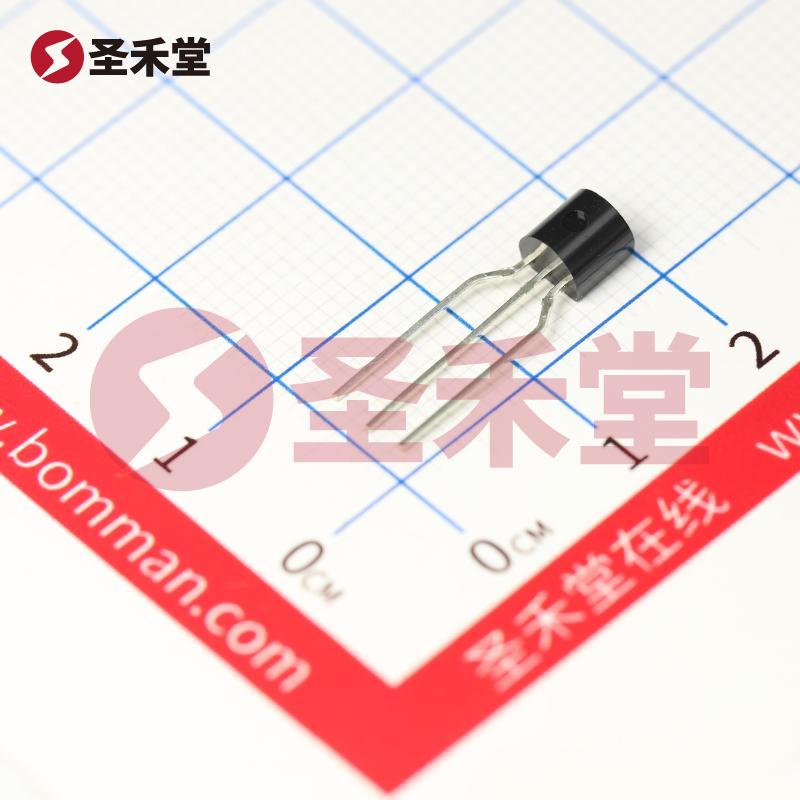

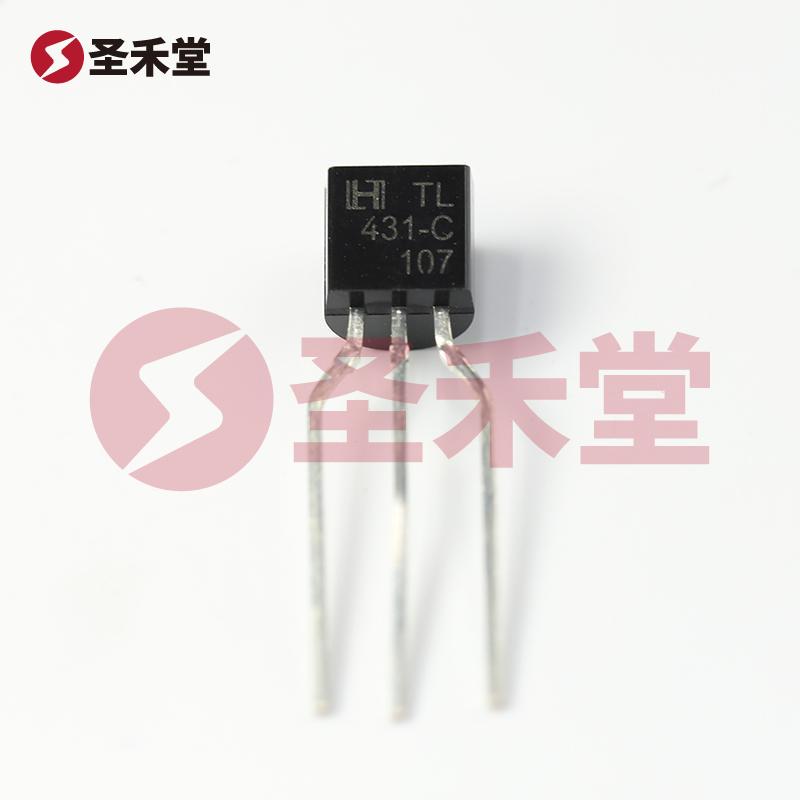

5. TO-92封装：TL431CTA 的封装采用TO-92封装标准，适合于大多数手工焊接或自动化生产线的使用，且体积小，能有效节省PCB空间。

三、应用场景

1. 开关电源供应：TL431CTA 由于其高精度和可调电压特性，通常用于开关电源的反馈电路中。它能提供所需的稳定参考电压，确保输出电压的稳定。

2. 过压、欠压保护：在电源管理应用中，TL431CTA 可以用于构建过压和欠压保护电路，确保系统在高压和低压状态下安全运行。

3. 电池充电管理：该器件通过监测电池电压来调节充电过程，以确保不会对电池造成过充或过放现象，从而延长电池的使用寿命。

4. 信号处理电路：在信号处理领域，TL431CTA 可用作信号调理电路中的参考电压源，能够提高信号的质量和处理的精度。

5. 水温监测和控制：在工业监控和控制领域，该器件能够提供温度传感器的细致电压参考，确保稳定可靠的温度监测。

四、技术规格

• 封装类型：TO-92
• 输出电流能力：最大100mA
• 输出电压范围：2.495V至40V
• 静态电流: 500µA, 在75°C时的典型值
• 温度系数：± 0.1mV / °C（在实际工作条件下可能有所变化）
• 工作温度范围：-40°C至+125°C

五、总结

TL431CTA 是一款功能强大、灵活性高且精准的电压基准芯片，适合于各种需要稳定、精确电压信号的应用场景。不论是在开关电源设计，还是在电压监测和保护电路中，它都能发挥出色的性能，提升整个系统的可靠性和安全性。其合理的价格与丰富的应用案例使得TL431CTA 成为电子设计中不可或缺的重要组件。对于需要高效节能和精准控制的电子产品研发人员来说，选择 TL431CTA 将是一个理想的决策。
