BAT54S_R1_000Z9

BAT54S_R1_000Z9 产品概述

一、产品简介

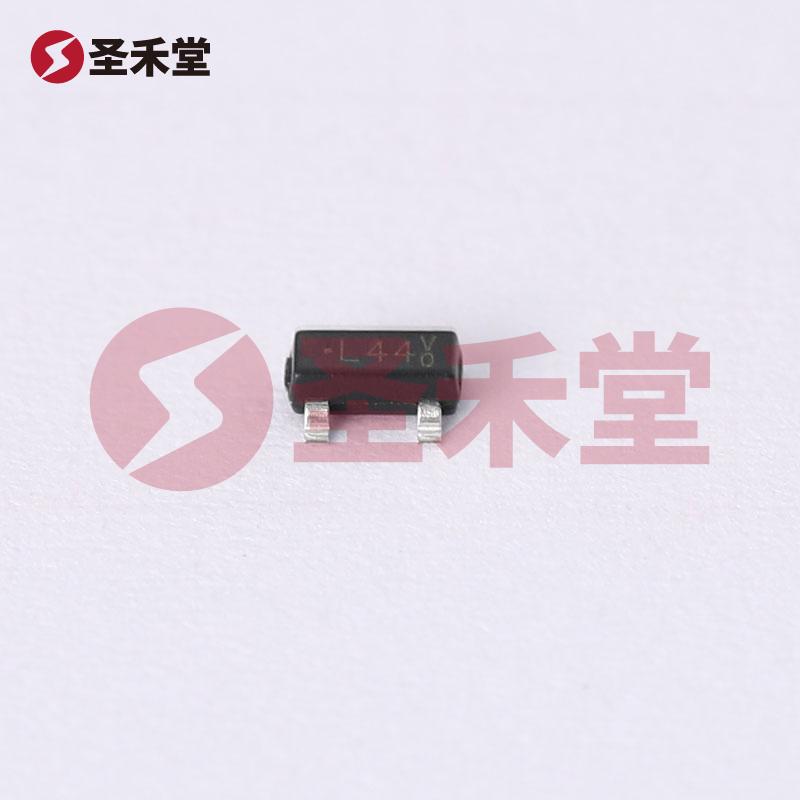

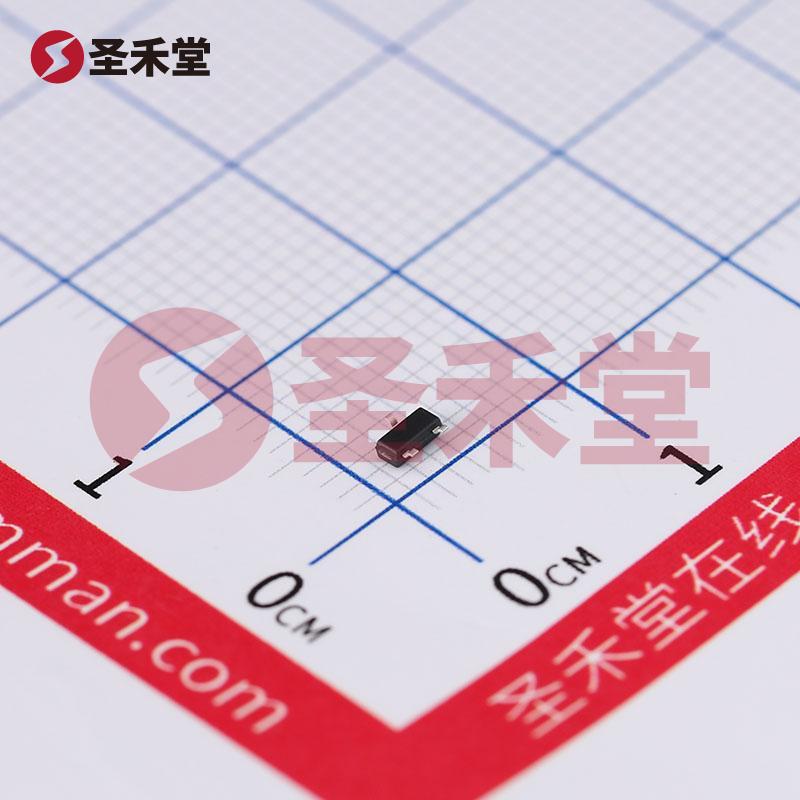

BAT54S_R1_000Z9 是一款高性能的肖特基二极管，该元器件由全球知名品牌 PANJIT（强茂）生产。它采用小型化的 SOT-23 封装，具有极低的正向压降和快速的开关特性，是电子电路中广泛应用的元器件之一。其典型的正向工作电压为 220mV（在 0.1mA 的电流下），工作电压可达 30V，最大正向电流为 200mA，这使其在诸多低功耗和高频应用中展现出优越的表现。

二、技术规格

• 型号：BAT54S_R1_000Z9
• 制造商：PANJIT（强茂）
• 封装类型：SOT-23 (SOT-23-3)
• 正向压降：220mV @ 0.1mA
• 最大正向工作电压：30V
• 最大反向电流：200mA
• 工作温度范围：-55°C 至 +125°C
• 引脚配置：三引脚设计，方便进行电路布局与焊接

三、工作原理

肖特基二极管是利用金属与半导体材料接触所形成的接触二极管，其正向压降相比普通硅二极管较低。BAT54S_R1_000Z9 在导通时表现出约 220mV 的压降，使其在低电压应用中更为高效。这种特性使得它在开关电源、整流电路、信号处理以及其他需要快速开关的应用中广泛使用。

当 BAT54S 被正向偏置时，电子会从金属区域移动到半导体区域，从而形成导通状态；反向偏置时，肖特基二极管将阻止电流流动，这种特性使其在需要保护电路、滤波和整流操作中显得尤为重要。

四、应用场景

BAT54S_R1_000Z9 的应用场景非常广泛，主要包括但不限于：

1. 开关电源：由于其低正向压降和快速恢复时间，该二极管非常适合用于 DC-DC 转换器，以提高转换效率。

2. 信号处理：在高频信号电路中，BAT54S 能有效减少信号失真，适用于高频 RF 应用，如调制解调器和无线通信设备。

3. 反向保护电路：BAT54S 常常用作防止逆向电流破坏电路的保护元件，确保设备在不正常工作条件下的安全性。

4. 整流电路：在低电压条件下，肖特基二极管理想的正向压降使其能够用作整流器，有效提高整流效果和降低热损耗。

5. 电池管理系统：其能够在低电流下保持高效，适用于电池充电及管理应用，优化电池的使用寿命和性能。

五、优势与特点

• 低正向压降：相比于传统的硅二极管，BAT54S 的显著低压降能够减少能量损耗，有效提升电路效率。

• 快速开关特性：在高频应用中，优越的开关速度使其能够快速响应变化，适应复杂电路需求。

• 紧凑的封装：SOT-23 封装小巧，适合高密度表面贴装技术，有助于更高效的电路设计。

• 高可靠性：广泛的工作温度范围以及优秀的抗反向电压能力，使其在严苛环境下也能稳定运行。

六、总结

BAT54S_R1_000Z9 肖特基二极管凭借其低正向压降和快速开关特性，在现代电子电路中扮演着不可或缺的角色。无论是用于开关电源，整流电路，还是信号处理，BAT54S 都展现出其杰出的性能和可靠性。未来，随着电子产品对高效能和小型化的不断追求，BAT54S_R1_000Z9 将继续在众多应用领域中发挥其重要作用。
