74AUP1G86FZ4-7
74AUP1G86FZ4-7参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.6V ~ 2V |
| 不同 V、最大 CL 时最大传播延迟 | 7.1ns @ 3.3V，30pF | 工作温度 | -40°C ~ 125°C（TA） |
| 电流 - 静态（最大值） | 500nA | 逻辑电平 - 低 | 0.7V ~ 0.9V |
| 电压 - 供电 | 0.8V ~ 3.6V | 输入数 | 2 |
| 逻辑类型 | XOR（异或） | 电流 - 输出高、低 | 4mA，4mA |
| 电路数 | 1 |
74AUP1G86FZ4-7手册
74AUP1G86FZ4-7概述
产品概述：74AUP1G86FZ4-7

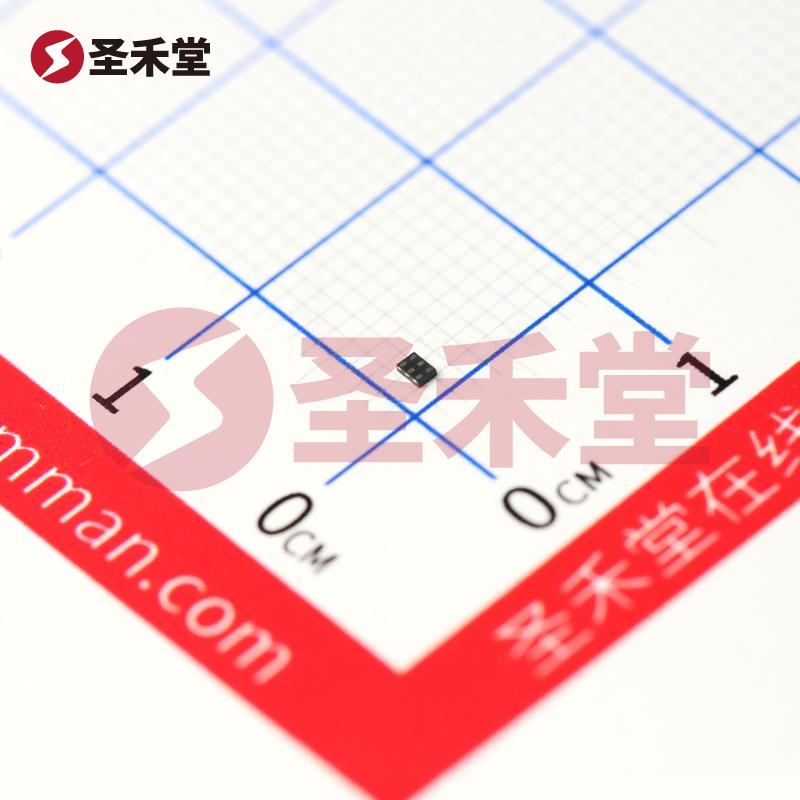

74AUP1G86FZ4-7是一款由DIODES（美台）公司制造的高性能异或（XOR）逻辑门集成电路，采用表面贴装型封装，型号为X2-DFN1410-6。此器件适用于广泛的数字电路应用，特别是需求较低电压和高功能集成度的嵌入式系统和消费电子产品。
主要特性
逻辑功能： 74AUP1G86FZ4-7实现了单通道异或逻辑功能，适用于需要异或运算的电路设计。XOR逻辑门广泛应用于算术运算、数据处理，以及在数字电路中进行条件判断。
电源电压范围： 本器件的供电电压范围为0.8V至3.6V，能够灵活适应不同电源电压设计需求。这使得其在低电宽和移动设备等能耗敏感类型的应用中表现良好。
逻辑电平： 该IC的逻辑电平分为高低两个范围，其中逻辑高电平范围为1.6V至2V，逻辑低电平范围为0.7V至0.9V，符合现代低电压数字系统的标准。
信号传输速度： 在3.3V供电和30pF负载下，74AUP1G86FZ4-7的最大传播延迟为7.1ns，表明其具有出色的工作速度，适合高速信号处理需求的场合。
静态电流： 该器件在待机状态下的最大静态电流为500nA，体现了优良的功耗特性，适合于需要长电池寿命的应用环境。
工作温度范围： 74AUP1G86FZ4-7支持-40°C至125°C的广泛工作温度范围，使其能够在各种极端环境条件下稳定工作，保证产品在严苛条件下的可靠性。
输出电流能力： 器件的输出电流能力为4mA，支持与多数逻辑设备直接连接，符合大多数数字电路的输出要求。
应用领域
74AUP1G86FZ4-7被广泛应用于以下几个领域：
- 便携式设备：由于其低功耗特性，尤其适用于手持装备和移动设备，如手机、平板电脑及其他便携式电子产品。
- 汽车电子：在现代汽车的智能系统中，该IC可以用于车身控制、信息娱乐系统及自动驾驶中复杂逻辑处理功能。
- 工业控制：在工业自动化和设备控制系统中，74AUP1G86FZ4-7可以用于信号条件调整、数据处理和条件判断逻辑。
- 消费电子：电视机、音响系统及计算机外围设备等消费者产品中，使用此类型逻辑门实现各种控制功能。
总结
74AUP1G86FZ4-7是一款功能强大且效率高的单通道异或逻辑门集成电路，凭借其低电压操作、高速性能以及出色的功耗特性，非常适合当前数字电路设计的多种需求。DIODES（美台）的这一器件为工程师提供了灵活的设计选项，兼顾了性能、功耗和可靠性，能够满足不同应用场景下的严苛要求。选择74AUP1G86FZ4-7，便是在选择一款高效、可靠且适应性强的逻辑解决方案。
