74LVC2G04W6-7 产品概述

一、产品背景

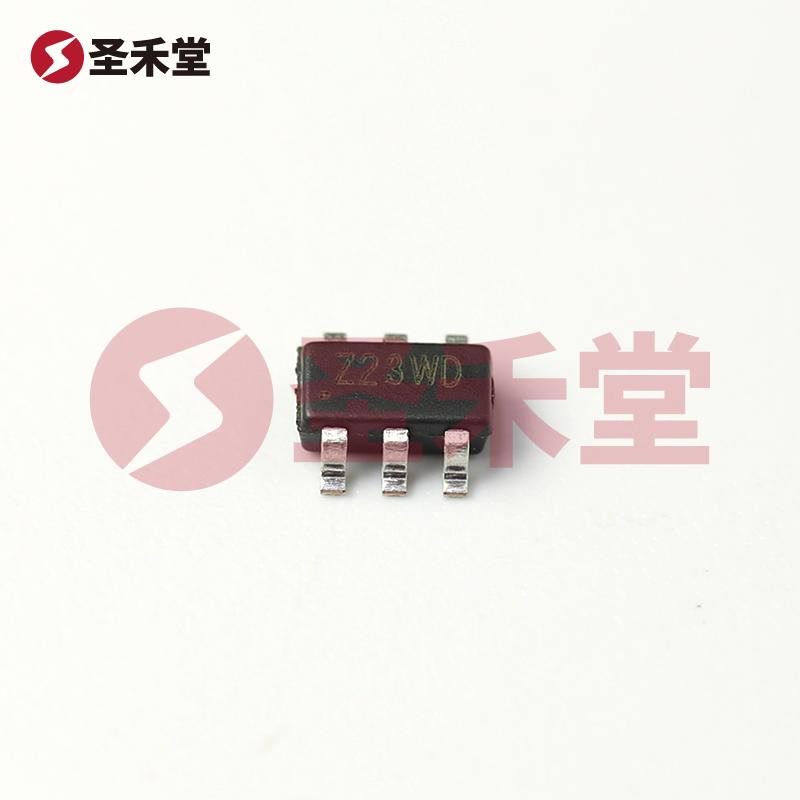

74LVC2G04W6-7是一款由DIODES（美台）制造的双通道反相器集成电路，采用SOT-26封装，专为表面贴装应用设计。该器件具有宽广的供电电压范围和高效的逻辑电平转换能力，适用于现代电子设备中对高性能和低功耗的要求。

二、产品规格

1. 安装类型：表面贴装型（SMD）
2. 逻辑电平范围：
   • 逻辑高电平：1.7V至2V
   • 逻辑低电平：0.7V至0.8V
3. 供电电压：1.65V至5.5V
4. 输入数：2
5. 输出电流：高/低电流均可达到32mA
6. 最大静态电流：10μA
7. 最大传播延迟：在5V和50pF负载条件下，最大传播延迟为3.8ns
8. 工作温度：-40°C至125°C
9. 电路数：2通道
10. 逻辑类型：反相器

三、产品特性

• 高效能输出：74LVC2G04W6-7能够提供高达32mA的输出电流，使其在驱动外部负载时具备良好的能力。适合需要强驱动能力的应用场合，如LED驱动电路或逻辑接口之间的信号转换。

• 低功耗：其静态电流消耗最大仅为10µA，极大地减少了终端设备的能耗，符合现代电子设备对低功耗的需求，特别是在移动设备和传感器应用中。

• 宽电源电压范围：具有来自1.65V到5.5V的宽电压供电选择，使其在多种电源设计中具备灵活性。此特点使得74LVC2G04W6-7能够广泛适配不同的逻辑电平环境，便于不同系统间的互操作。

• 高工作温度范围：-40°C至125°C的工作温度范围确保其在极端环境下的可靠性，特别适合工业、汽车和专业设备等要求高适应性的场合。

四、应用场景

74LVC2G04W6-7反相器 IC 适用于许多市场和应用，包括但不限于：

• 通信设备：用于信号调整和系统间逻辑电平的翻译，确保不同电压逻辑的设备间能够稳定通信。

• 消费电子：如智能手机、平板电脑和其他移动设备中，负责控制信号和指令传输。

• 汽车电子：在汽车控制系统中，74LVC2G04W6-7能够处理多种传感器和执行器之间的信号转换。

• 工业控制：用于PLC（可编程逻辑控制器）、传感器信号处理等高要求的工业环境。

五、总结

总之，74LVC2G04W6-7是一款功能强大的双通道反相器，它的高输出电流能力、低静态功耗以及广泛的工作电压和温度范围，使其在众多应用场景中具备优越的表现。借助于其高效能和可靠性，74LVC2G04W6-7可以为设计工程师提供极大的便利，帮助他们解决复杂的逻辑设计问题，提升设备的整体性能与稳定性。无论是在消费电子、通信设备还是汽车电子领域，这款反相器都在保持高性能的同时，有效控制了功耗，有望为未来的电子设计带来更多创新机遇。
