SDM05A30CP3-7
SDM05A30CP3-7参数
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 30V |
| 电流 - 平均整流 (Io) | 500mA | 不同 If 时电压 - 正向 (Vf) | 710mV @ 500mA |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 4.8ns |
| 不同 Vr 时电流 - 反向泄漏 | 9µA @ 30V | 不同 Vr、F 时电容 | 7pF @ 10V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | 0201（0603 公制） |
| 供应商器件封装 | X3-WLB0603-2 | 工作温度 - 结 | -55°C ~ 150°C |
SDM05A30CP3-7手册
SDM05A30CP3-7概述
SDM05A30CP3-7 产品概述
产品名称：SDM05A30CP3-7
二极管类型：肖特基二极管
应用领域：电源管理、信号整流、逆变器、功率转化等
一、基本特性
SDM05A30CP3-7是一种肖特基二极管，专为高效电源电路设计。这款器件具有优越的电气性能，确保在广泛的应用中提供出色的性能表现。其电压和电流规格表明，该二极管适用于30V以下的高频环境，特别是在需要快速切换和低正向压降的场合。
- 反向工作电压（Vr）：最大30V，适合低到中等电压的应用，帮助设计人员在电路中实现更高的可靠性。
- 平均整流电流（Io）：500mA，满足大部分低功耗设备的需求。
- 正向电压（Vf）：在500mA的工作条件下，正向压降仅为710mV，这为降低能量损失及发热量提供了良好基础。
二、电气性能
反向电流和泄漏：在最大反向电压30V时，反向泄漏电流仅为9µA，极大降低了电路的功耗，确保整体能效。
恢复特性：二极管的反向恢复时间（trr）仅为4.8ns，相较于传统二极管，其恢复速度更快，这使得它在高频应用中表现优异，减少开关损失，配合封装设计使其能够在紧凑空间内部进行高效工作。
电容特性：在10V及1MHz频率下，二极管的电容为7pF，表示该器件在高频信号处理中可以有效降低信号失真，适合用于高频应用设计。
三、封装与安装

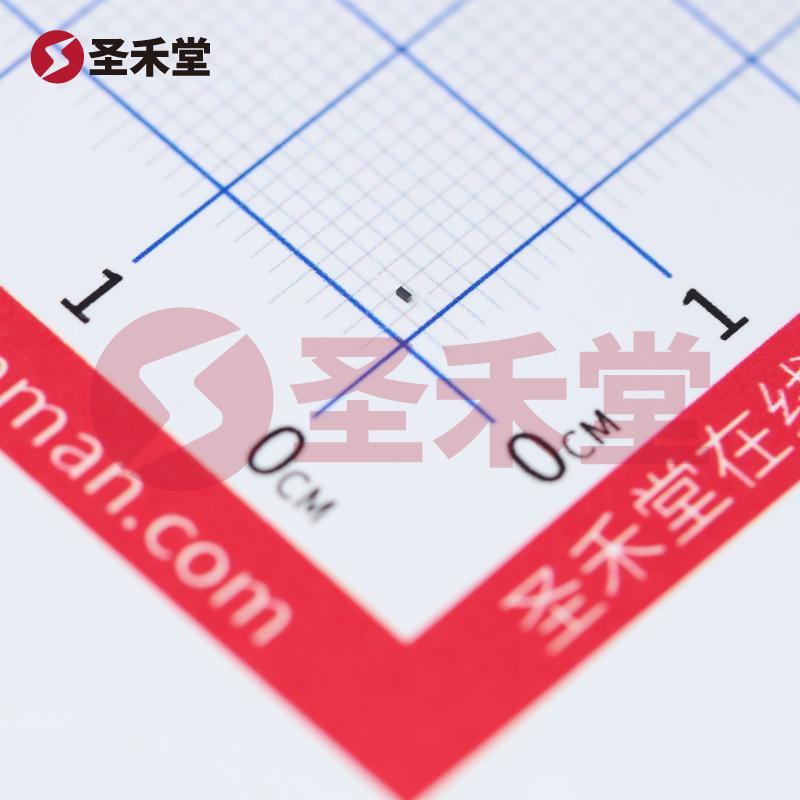

封装类型：SDM05A30CP3-7采用0201（0603 公制）封装，这种紧凑的尺寸使其在空间上能有效利用，而不会影响性能。该封装特别适合于高速表面贴装技术，方便OEM厂商在提升生产效率的同时减少电路板空间的占用。
配送详情：供应商提供的封装为X3-WLB0603-2，进一步支持高效率的制造和服务。
四、工作温度范围
该肖特基二极管的工作结温范围为-55°C至150°C，使其适用于各种极端环境，如车载电子、工业控制、电源管理设备等。这一特点特别适合于需要高可靠性的应用场景，确保在极限条件下依然能稳定工作，保护其他元器件不受损害。
五、典型应用
- DC-DC转换器：在电源转换过程中实现高效整流，提高功率效率。
- 开关电源：用于提高电源的转换效率，减少功耗。
- 逆变器：在光伏逆变器和电动汽车中确保稳定的功率输出。
- 耗能管理：在可穿戴设备和移动终端应用中减少能耗，延长电池使用寿命。
六、总结
SDM05A30CP3-7是一款适用于多种高效电源和信号处理应用的肖特基二极管，凭借其低正向压降、快速恢复时间及良好的热性能，该产品成为电源工程师首选的高效整流解决方案。在未来的高性能电子设备中，SDM05A30CP3-7定能发挥重要角色，推动技术进步，实现更高的能效比和更低的功耗。
