AP7115-30WG-7

AP7115-30WG-7 产品概述

产品背景

AP7115-30WG-7是一款由DIODES（美台）出品的低压差线性稳压器，广泛应用于现代电子设备中。随着电子产品对电源稳定性和效率要求的提高，低压差线性稳压器因其简单易用、成本效益高和良好的电源稳定性，逐渐成为电源管理系统中的关键元件。

主要特性

AP7115-30WG-7具有如下主要特性：

1. 输出配置：该稳压器的输出配置为正电，适合用于需要正压电源的电子电路。

2. 固定输出电压：产品具有固定输出电压，具体为3V，这使得其在许多应用中可直接替代传统的电源模块，满足相应电压需求。

3. 输入电压范围：AP7115-30WG-7的最大输入电压可达5.5V，符合许多常见电源供应的标准，如USB供电。

4. 低压降性能：该稳压器的最大压降为0.3V @ 150mA，这使得其能够在较小的输入输出电压差下稳定工作，大幅提升能效，尤其适合电池供电的应用。

5. 输出电流：产品的最大输出电流为150mA，适合用于小功率的电源管理场合。

6. 静态电流：在静态工作状态下，该稳压器的耗电量极低，仅80µA，有助于延长电池供电的产品使用寿命。

7. PSRR：具有高达70dB（1kHz）的电源抑制比（PSRR），在有效减少输入电源波动对输出电压影响上表现优异，确保输出电压的稳定性。

8. 温度范围：可在-40°C至85°C的宽工作温度范围内稳定运行，适应恶劣的环境条件。

9. 控制特性：该稳压器具备使能控制功能，方便用户根据实际需要启用或关闭输出，有效降低待机功耗。

10. 保护功能：内置过流和过热保护功能，保证设备在不正常条件下的安全性和可靠性。

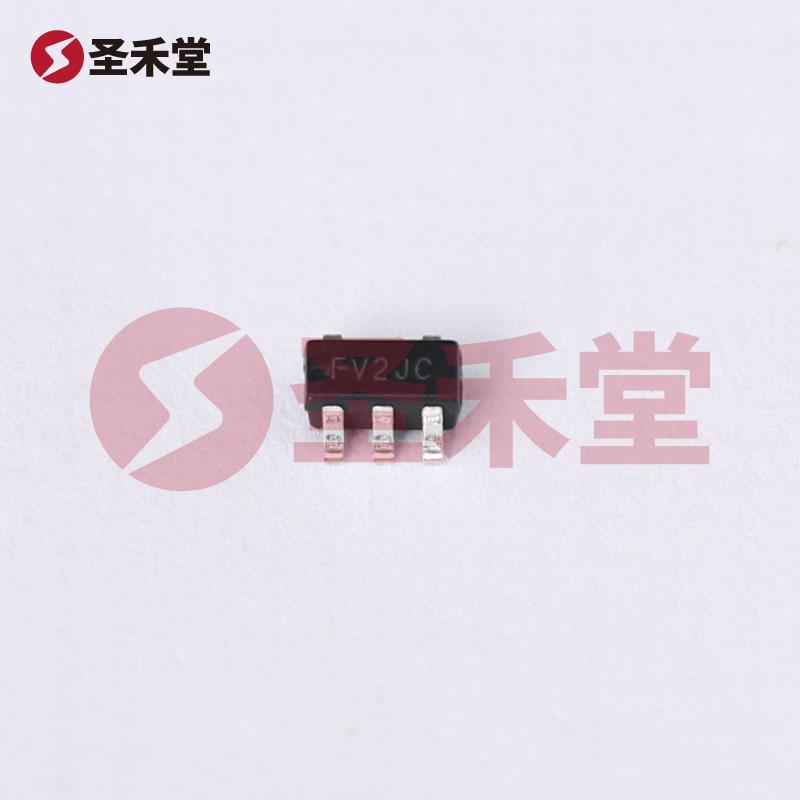

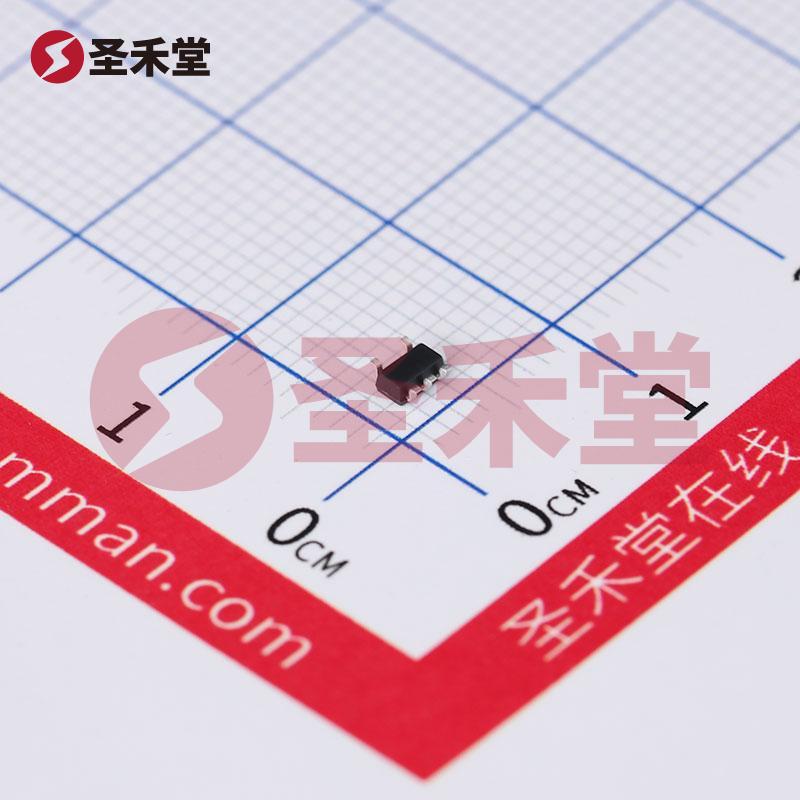

11. 封装形式：AP7115-30WG-7采用SOT-25封装，适合表面贴装，方便在现代电子产品的集成和布局。

应用领域

AP7115-30WG-7凭借其出色的性能和特性，广泛应用于多种场景，主要包括但不限于：

• 便携式设备：如智能手机、平板电脑和其他小型电子设备，需要高效的电源管理。
• 传感器应用：用于低功耗无线传感器、监测设备等，通过较低的静态电流增强电池寿命。
• 消费电子：如家用电器、玩具等，能够提供稳定的3V电源支持。
• 汽车电子：可应用于车载电子设备，保证在车载环境中仍然提供可靠的电源。
• 工业控制：在自动化设备和工业仪器中，确保供电系统的稳定性及可靠性。

总结

AP7115-30WG-7是一款高效、可靠且易于集成的低压差线性稳压器，凭借其出色的电流输出、低压降及多项保护特性，成为广泛应用于消费电子、便携式设备以及工业控制等领域的优选方案。无论是设计新产品还是对现有系统进行升级，AP7115系列稳压器都能够有效满足用户的电源需求，同时确保设备的安全与稳定。
