逻辑类型 | 或门 | 电路数 | 1 |
输入数 | 2 | 电压 - 供电 | 1.65V ~ 5.5V |
电流 - 静态(最大值) | 200µA | 电流 - 输出高、低 | 32mA,32mA |
逻辑电平 - 低 | 0.7V ~ 0.8V | 逻辑电平 - 高 | 1.7V ~ 2V |
不同 V、最大 CL 时最大传播延迟 | 5.5ns @ 5V,50pF | 工作温度 | -40°C ~ 125°C |
安装类型 | 表面贴装型 | 供应商器件封装 | X2-DFN1409-6 |
封装/外壳 | 6-XFDFN |

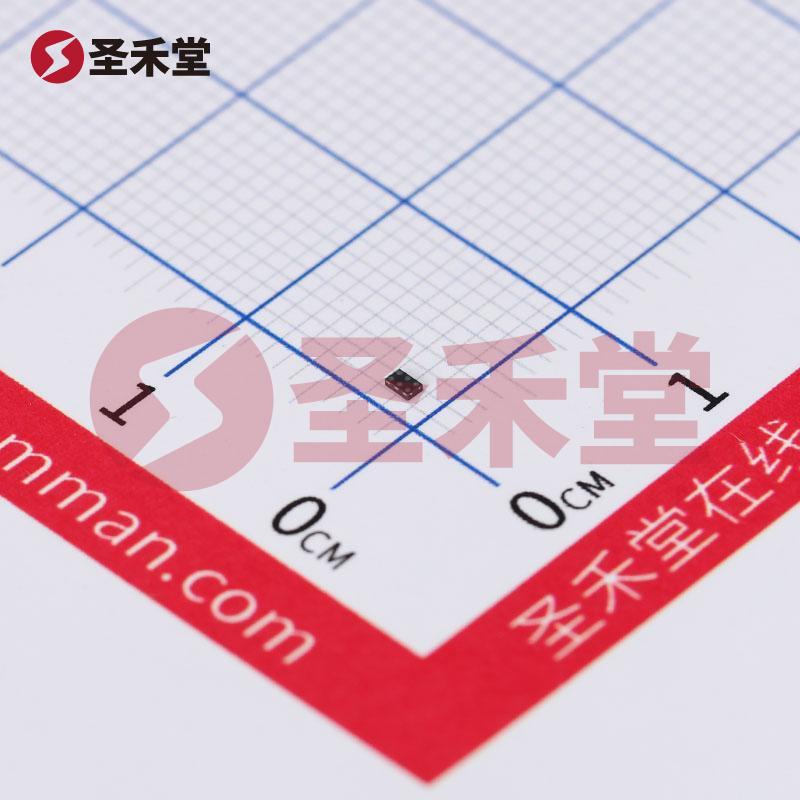

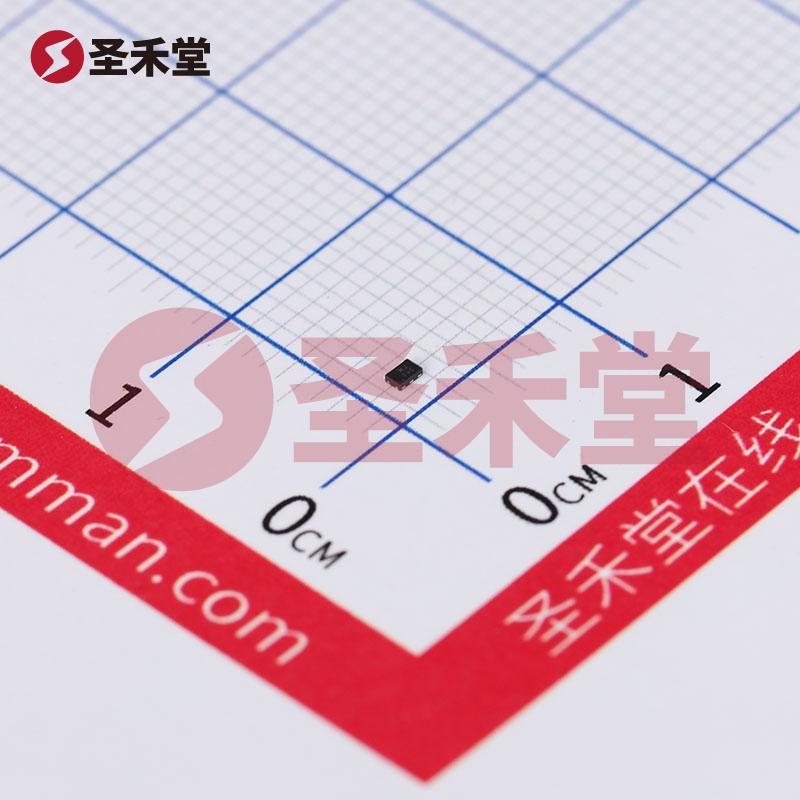

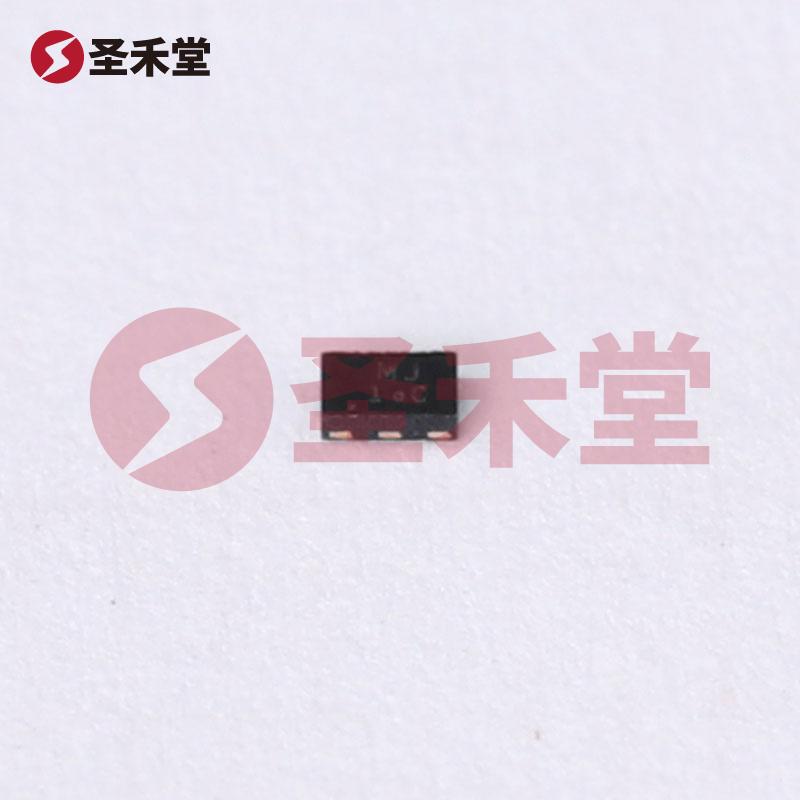

74LVC1G32FX4-7 是一款高性能的单一2输入或门(OR Gate),采用 X2-DFN1409-6 封装,设计用于低功耗、高速数字电路应用。该产品由知名品牌 DIODES(美台)制造,具备极宽的供电电压范围和极其优异的工作温度特性,适合多种应用场景。
逻辑功能:该器件实现了基本的逻辑或功能,支持2个输入信号的处理。根据输入信号的逻辑状态,会在输出端提供高电平或者低电平。
操作电压范围:74LVC1G32FX4-7 的供电电压范围为 1.65V 至 5.5V,适用于多种电源环境,尤其适合于低电压 CMOS 系统的集成。
功耗与输出能力:在静态状态下,最大电流为200µA,输出电流能力则高达32mA,能够驱动多种负载。这使得它在低功耗应用中具有出色的表现,同时也可以支持较大的负载驱动。
逻辑电平:该器件的逻辑电平特性明确,逻辑低电平范围为 0.7V 至 0.8V,逻辑高电平范围在 1.7V 至 2V,对于高速数字信号的可靠性至关重要。
传播延迟:在5V的供电电压和最大负载电容50pF的条件下,该器件的最大传播延迟仅为5.5ns,表明其在高速数据传输上的能力。在现代数字通信和处理器系统中,这一特性可以显著提升系统整体性能。
环境适应性:74LVC1G32FX4-7 的工作温度范围为 -40°C 至 125°C,适用于各种苛刻的工作环境,包括工业应用、汽车电子以及其他对温度敏感的场景,确保器件在极端条件下也能保持稳定运行。
封装与安装:该器件采用表面贴装(SMT)技术,提供了紧凑的6-XFDFN封装,适合于高密度PCB设计。小型化的设计使它更方便集成到各种便携式设备和空间受限的硬件中。
74LVC1G32FX4-7 可广泛应用于以下几个领域:
消费电子:如智能手机、平板电脑和便携式音乐播放器。因其低功耗特性,在电池驱动的设备中尤为适用。
汽车电子:在汽车中的控制单元、传感器及汽油/电动混合动力系统中都可见到该器件的身影,其卓越(高温)性能确保在车载环境下可靠运行。
工业控制:适合各种工业设备和控制系统。由于其广泛的工作温度范围,使它能在极端环境中保持稳定性能。
通信设备:在数据路由器、交换机等网络设备中,实现信号处理和逻辑判断。
74LVC1G32FX4-7 是一款集成度高、性能稳定的逻辑或门,凭借其优越的电气特性、宽广的应用范围以及坚固的环境适应性,成为设计师们在选择逻辑器件时的重要选择。无论是在高性能计算、消费类电子、汽车电子还是工业应用方面,74LVC1G32FX4-7 均能够提供可靠的解决方案,助力各种应用达到优化的性能和功耗表现。
