74AHC1G02QSE-7
74AHC1G02QSE-7参数
| 制造商 | Diodes Incorporated | 系列 | Automotive, AEC-Q100, 74AHC |
| 包装 | 卷带（TR） | 零件状态 | 有源 |
| 逻辑类型 | 或非门 | 输入数 | 2 |
| 电压 - 供电 | 2V ~ 5.5V | 电流 - 输出高、低 | 8mA，8mA |
| 逻辑电平 - 低 | 0.5V ~ 1.65V | 逻辑电平 - 高 | 1.5V ~ 3.85V |
| 不同 V、最大 CL 时最大传播延迟 | 7.5ns @ 5V，50pF | 工作温度 | -40°C ~ 125°C |
| 安装类型 | 表面贴装型 | 供应商器件封装 | SOT-353 |
| 封装/外壳 | 5-TSSOP，SC-70-5，SOT-353 | 电路数 | 1 |
| 电流 - 静态（最大值） | 1µA |
74AHC1G02QSE-7手册
74AHC1G02QSE-7概述
产品概述：74AHC1G02QSE-7
一、产品简介
74AHC1G02QSE-7 是由 Diodes Incorporated 生产的一款汽车级（AEC-Q100认证）逻辑电路元件，属于 74AHC 系列中的二输入或非门（NOR gate）。作为一款表面贴装型的电子元器件，该产品广泛应用于各种汽车电子和工业控制领域，满足高性能和高可靠性的需求。
二、技术规格
逻辑类型：74AHC1G02QSE-7 是一款二输入或非门，与其他逻辑电路元件相比，其能够在多个应用场合中有效地实现逻辑运算。
输入数：该元器件支持 2 个输入信号，可以在实现简单的逻辑组合时提供良好的灵活性。
供电电压（Vcc）：产品的工作电压范围为 2V 至 5.5V，使其适应多种供电方案，同时能够在较宽电压范围内稳定工作。
输出电流：74AHC1G02QSE-7 的输出电流为 8mA，这一特性使得其在驱动小型负载时表现优异。
逻辑电平：
- 低电平范围为 0.5V 至 1.65V
- 高电平范围为 1.5V 至 3.85V 这使得该产品能够与多种逻辑电平兼容的设备相连，从而实现更广泛的应用。
最大传播延迟：在 5V 电源电压和 50pF 负载电容下，最大传播延迟为 7.5ns。这一快速的响应时间使得74AHC1G02QSE-7适合用于高速逻辑电路，能够满足实时系统的需求。
工作温度：产品的工作温度范围为 -40°C 至 125°C，显示出其在极端环境下的稳定性与可靠性，特别适用于汽车等严苛的环境。
静态电流：该元器件的最大静态电流为 1µA，这意味着在待机状态下能有效降低功耗，有助于提升整体系统的能效。
三、封装与安装

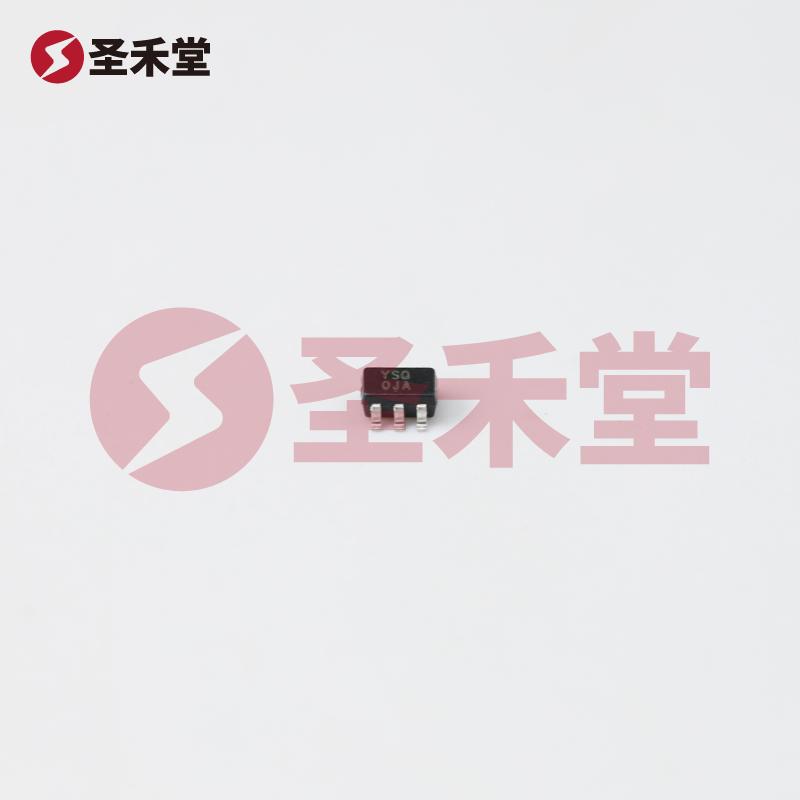

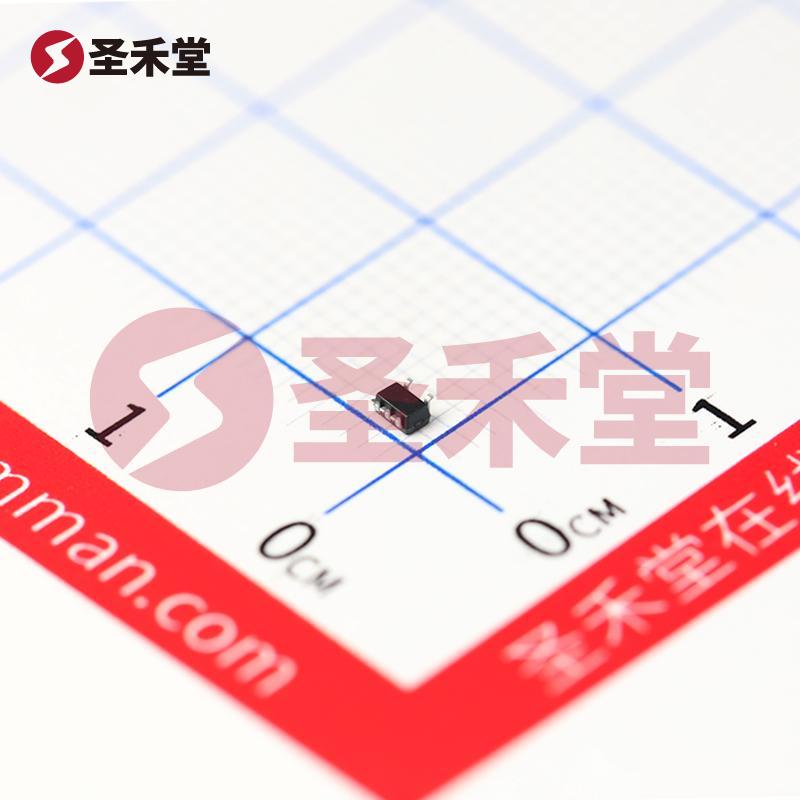

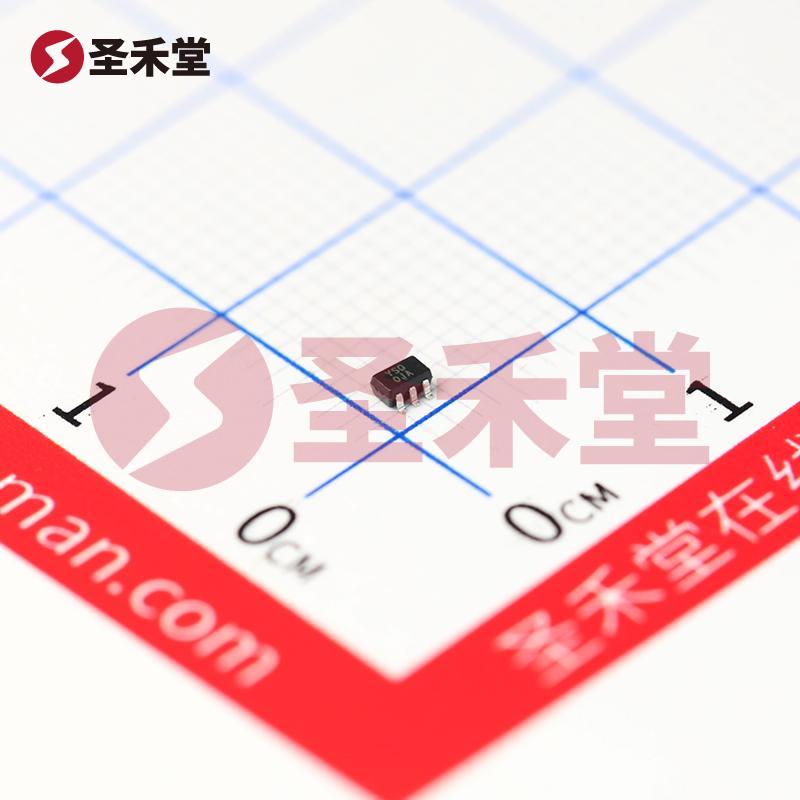

74AHC1G02QSE-7 采用 SOT-353 封装，适合表面贴装 (SMD) 的设计需求，节省电路板空间，同时提供便利的自动化焊接解决方案。该封装形式也使得器件在高密度电路板设计中拥有良好的适应性。
四、应用领域
由于其强大的性能和可靠的工作温度范围，74AHC1G02QSE-7 适用于以下几个主要的应用领域：
汽车电子：在现代汽车中，越来越多的电子控制单元需要高效的逻辑处理，74AHC1G02QSE-7 作为汽车级元件，能够满足复杂的逻辑计算需求。
工业自动化：该元器件可以用于工业控制设备中，实现逻辑运算和信号处理，提高设备的工作效率和响应速度。
消费电子：在各类消费电子产品中，74AHC1G02QSE-7 可用于信号判断与处理，提升产品的智能化水平。
通信设备：其高速逻辑处理能力使得74AHC1G02QSE-7 在通信设备中具有重要的作用，帮助实现高效的数据传输和控制。
五、总结
74AHC1G02QSE-7 作为 Diodes Incorporated 提供的一款高性能二输入或非门，其广泛的电压范围、快速的响应时间和适应极端环境的能力使其成为汽车、工业和消费电子等领域中可靠的选择。凭借优越的静态电流和温度性能，该产品在设计灵活性、系统集成和能源效率方面表现突出，是现代电子产品设计中不可或缺的重要元件。
