74AHCT125S14-13

产品概述：74AHCT125S14-13

74AHCT125S14-13 是一款高性能的缓冲器（非反向）逻辑芯片，属于 DIODES（美台）公司的产品，该器件广泛应用于数字电路中，提供多种功能和特性，适合各种高频及高速度的应用场景。

基本特性

74AHCT125S14-13 作为缓冲器，具有四个独立的逻辑元件，每个元件为单个位（1位）。其主要功能是增强信号的驱动能力，并保证信号的完整性，特别是在复杂的电路中。这款芯片采用三态输出类型，使得多个逻辑芯片可以共用同一条信号线路，从而提高系统的灵活性和可靠性。

该芯片的输出电流能力为每个输出通道可支持高达 8mA，无论在高电平还是低电平下均表现良好。这种输出能力使得 74AHCT125S14-13 能够与其他逻辑电路有效通讯，即使是在较长的信号传输距离下，也能确保信号强度。

电气特性与电源需求

74AHCT125S14-13 在供电电压范围内（4.5V ~ 5.5V），能够保持稳定的工作性能。这种电压适合大多数数字电路的需求，且其工作温度范围广泛，从 -40°C 到 125°C，使其在极端环境条件下也能正常工作，适合汽车、工业控制等领域的应用。

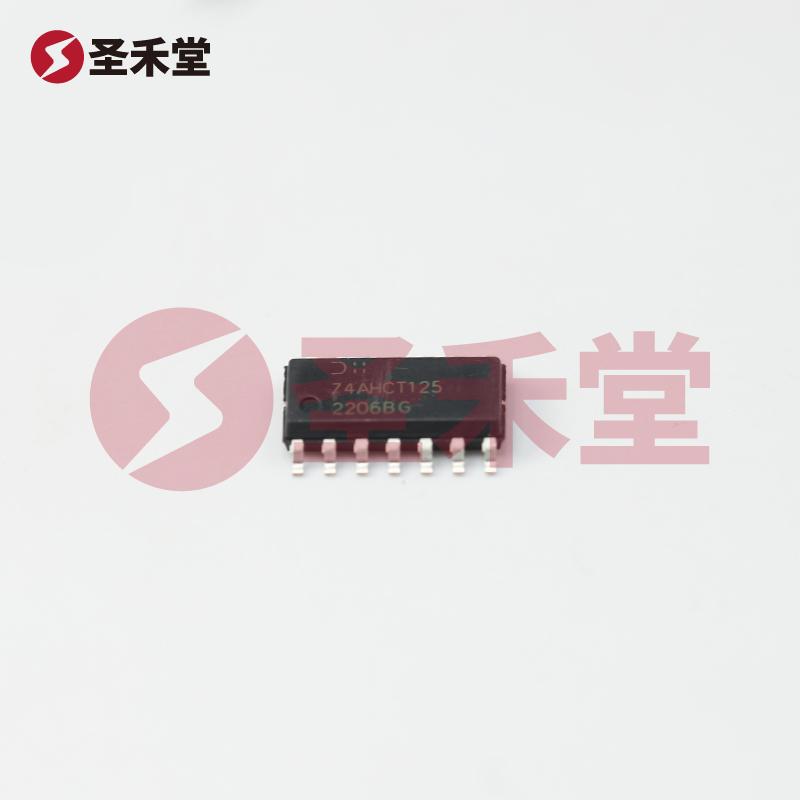

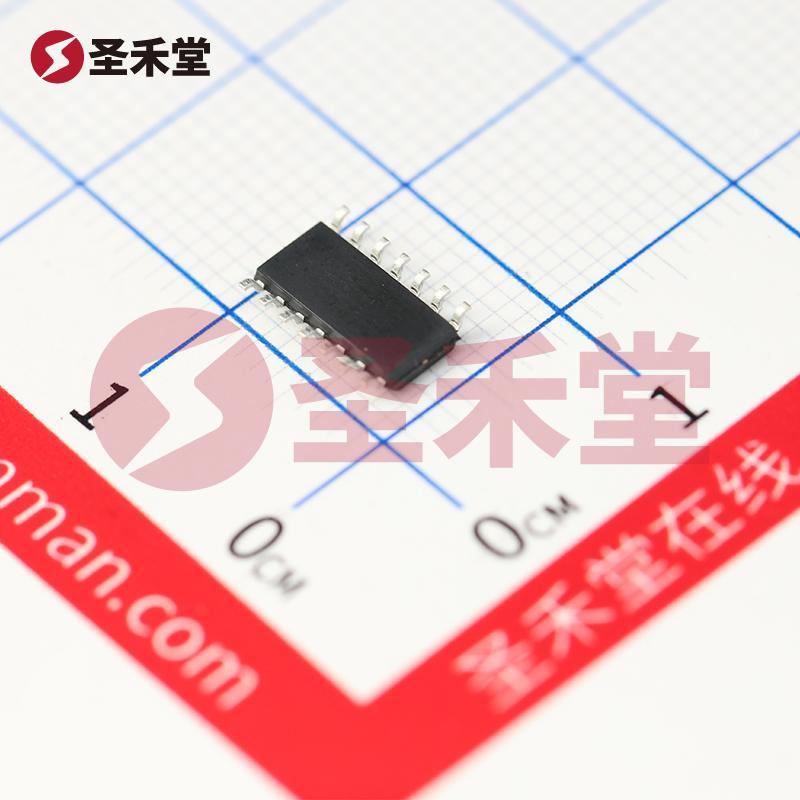

封装与安装

该产品采用 14-SOIC 封装（0.154"，3.90mm 宽），是一种表面贴装型的封装形式。14-SOIC 封装不仅具备较小的体积，便于在空间有限的电路板上布置，而且还能提高散热性能，适合高速应用。表面贴装技术（SMT）的应用使得该元件易于自动化生产，提高了组装效率和产品的一致性。

应用场景

74AHCT125S14-13 可以广泛应用于各种数字电路中，例如数据传输线的信号放大、信号选通或缓冲、总线驱动以及其他任何需要信号交互和处理的场合。由于其良好的电流驱动特性和三态输出功能，该芯片在涉及到多个逻辑单元或设备共享总线的复杂系统中尤为有用。

在汽车电子、工业自动化、通信设备以及消费电子产品中，74AHCT125S14-13 的多功能性和稳定性使其成为项目设计的理想选择，尤其是在需要兼顾速度与电气规格的应用中。

总结

74AHCT125S14-13 是一款功能强大且灵活的逻辑缓冲器，具备高输出驱动能力、宽工作电压范围和极端工作温度支持。其优良的封装设计与高效的逻辑性能使其在各种电子应用中表现出色，是工程师进行电子设计和开发时不可或缺的元件之一。无论是在新开发的产品中，还是在现有系统的升级过程中，74AHCT125S14-13 都提供了良好的解决方案。
