安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.5V ~ 3.85V |
不同 V、最大 CL 时最大传播延迟 | 7.5ns @ 5V,50pF | 工作温度 | -40°C ~ 125°C(TA) |
电流 - 静态(最大值) | 20µA | 逻辑电平 - 低 | 0.5V ~ 1.65V |
电压 - 供电 | 2V ~ 5.5V | 输入数 | 2 |
逻辑类型 | 与门 | 电流 - 输出高、低 | 8mA,8mA |
电路数 | 4 |

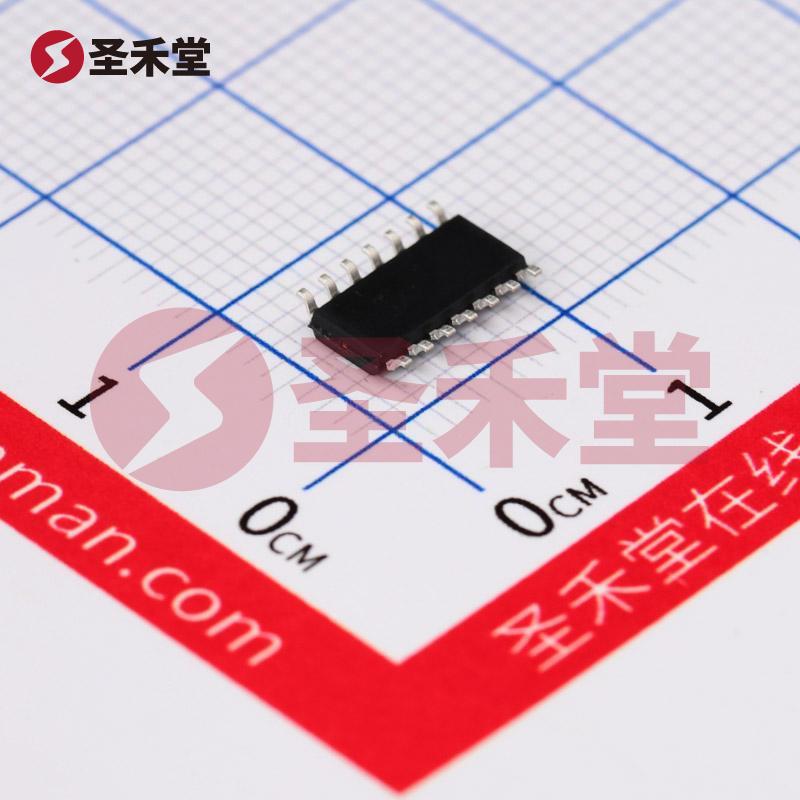

74AHC08S14-13是一款高性能的与门集成电路,由DIODES(美台)公司推出,使用表面贴装型(Surface Mount Device, SMD)封装,适用于各种需要逻辑运算的电子线路设计。这款IC非常适合现代电子产品中的数字逻辑应用,其广泛的工作电压范围和低功耗特性使其在移动设备、消费电子、工业控制等领域具有重要的应用价值。
逻辑功能:74AHC08S14-13为四通道与门(AND Gate),可以同时处理多个输入信号,输出相应的逻辑结果。每个通道能够独立操作,为电路设计提供灵活性。
输入与输出电平:
供电电压范围:器件支持2V到5.5V的供电电压,使其在各种电源条件下均可稳定工作,这对不同的电源设计和应用场合尤其重要。
最大传播延迟:在5V的供电和50pF加载下,最大传播延迟可达7.5ns,确保快速响应和高效率,这对于高速数字电路而言至关重要。
静态电流消耗:最大静态电流为20µA,这意味着在不活动状态下,器件的功耗非常低,有助于延长电池驱动设备的使用时间。
温度范围:74AHC08S14-13的工作温度范围为-40°C到125°C,适合在极端环境下的应用,如工业控制设备和汽车电子。
输出驱动能力:每个逻辑通道能提供8mA的驱动能力,适合直接驱动多个类型的负载,如LED灯和外部电路。
74AHC08S14-13广泛应用于各种电子产品和系统中,主要包括:
总之,74AHC08S14-13逻辑与门芯片以其卓越的性能、低功耗和广泛的应用特性,成为了设计师与工程师在数字电路中进行逻辑运算时的理想选择。这种元件适合各种应用,从简单的消费电子产品到复杂的工业控制系统,均能发挥其重要作用。
