74AHC595S16-13

74AHC595S16-13 产品概述

概述

74AHC595S16-13 是一款高性能的 8 位移位寄存器，采用表面贴装型 SO-16 封装，具有三态输出功能。该器件能在低至 2V 至 5.5V 的电压范围内正常工作，提供了优异的逻辑电平转换能力，特别适用于各种数字电路的应用，尤其是需要串行到并行转换的场合。77AHC595S16-13 具有广泛的工作温度范围，可在极端环境下（从 -40°C 到 125°C）稳定运行，因此适合汽车、工业控制和消费电子等多种应用。

主要特性

1. 逻辑类型：移位寄存器（Shift Register）。
2. 输出类型：三态输出，便于多设备共享同一数据总线。
3. 位数：每个元件支持 8 位数据处理。
4. 操作电压：2V 至 5.5V，适应性广。
5. 工作温度范围：-40°C 至 125°C，显示出其耐高低温性能。
6. 封装类型：16-SOIC（0.154"，3.90mm 宽），适合表面贴装。
7. 企业品牌：DIODES（美台），在元器件制造行业内享有良好声誉。

应用场景

74AHC595S16-13 移位寄存器广泛应用于各类电子设备中，特别是需要将串行数据转换为并行输出的场景。其应用包括但不限于：

• LED 驱动：对于需要控制多个 LED 的设计，通过串行输入并根据需要并行输出信号，可以有效简化硬件配置，减少引线数量。
• 数据存储与移位：在数字电路设计中，临时存储和处理数据的需求层出不穷。74AHC595 作为一个移位寄存器，有助于实现数据的顺序存取，从而进行更复杂的逻辑操作。
• 通信接口：可用于接收和转换串行通信数据，便于其他数字模块或处理器进行处理。
• 控制系统：在微控制器与外设之间建立稳定的通信流程，确保数据准确传递。

性能优势

74AHC595S16-13 的设计包含了优化的电路结构，使其在动态性能、功耗和抗干扰能力方面表现出色。对比许多传统的移位寄存器，该设备在以下几个方面展现出其竞争优势：

1. 较快的切换速度：该器件支持更快的时钟频率，使其能高效处理高速数据流。
2. 低功耗：应用于低电压操作，能有效降低整体能耗，这在便携式设备特别重要。
3. 高温适应性：在广泛的工作温度范围内，保证器件在严苛环境中的可靠性。

封装特点

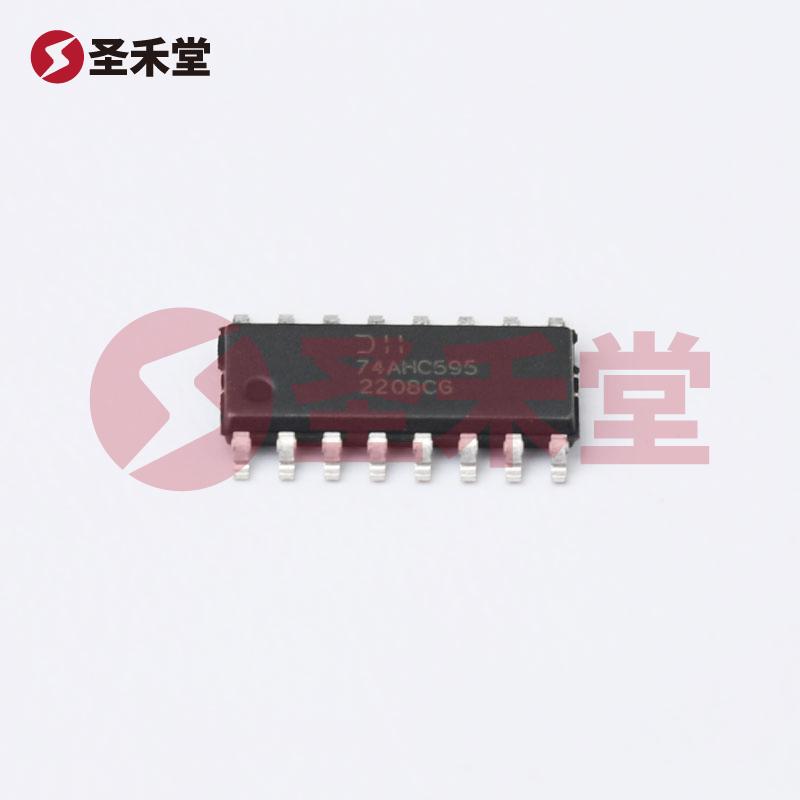

74AHC595S16-13 封装为 16-SOIC，具有较小的尺寸和良好的散热性能，适合高密度电路板应用。其封装设计使其能在较小空间内集成更多的功能，节省电路板的占用面积。

结论

综上所述，74AHC595S16-13 是一款功能强大、性能可靠的 8 位移位寄存器，广泛适用于需进行串行到并行数据转换的各类电子设计中。由于其优异的电压适应性及宽广的工作温度范围，使其在多种应用环境下均表现出色，是工程师在设计中不可或缺的电子元器件之一。无论是在消费电子、汽车电子，还是工业控制系统中，74AHC595S16-13 都为实现高效的数据处理和通信提供了广阔的可能性。
