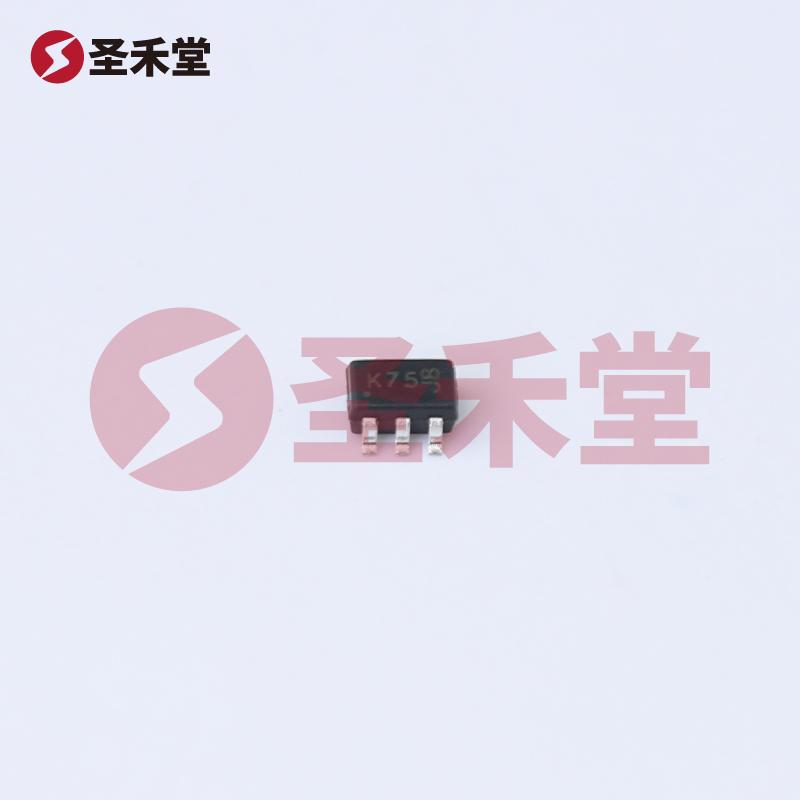

BAS70BRW-7-F
BAS70BRW-7-F参数
| 二极管配置 | 2 对串联 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 70mA（DC） | 二极管类型 | 肖特基 |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 不同 If 时电压 - 正向 (Vf) | 1V @ 15mA |
| 电压 - DC 反向 (Vr)（最大值） | 70V | 工作温度 - 结 | -55°C ~ 125°C |
| 不同 Vr 时电流 - 反向泄漏 | 100nA @ 50V | 反向恢复时间 (trr) | 5ns |
BAS70BRW-7-F手册
BAS70BRW-7-F概述
产品概述：BAS70BRW-7-F 肖特基二极管
一、产品简介
BAS70BRW-7-F 是一款高性能的肖特基二极管，具有两对串联配置，广泛用于低功率、快速开关和整流应用。它特别适合于需要低正向电压降和快速切换速度的电路设计，尤其在移动设备、电源管理和高频信号处理等领域表现优异。
二、产品特性
二极管配置：采用2对串联设计，使其能够在较高的电流下稳定工作，同时保持较低的导通损耗。
安装类型：表面贴装型(SMD)封装(SOT-363)，便于自动化焊接和节省PCB空间。
电流规格：每个二极管的平均整流电流（Io）为70mA，适合用于中小功率应用，确保在高温或高负载条件下的可靠性。
正向电压降：在15mA的电流下，其正向电压降（Vf）为1V，这意味着在正常工作条件下，BAS70BRW-7-F 可以有效降低功耗并提高系统效率。
反向电压：此二极管的最大直流反向电压（Vr）为70V，适应多种电源和信号处理应用，防止反向电压引起的故障。
反向电流特性：在50V的环境下，反向泄漏电流仅为100nA，显示出其优秀的绝缘特性，有效减少了在待机状态下的能耗。
工作温度范围：该设备的工作温度范围为-55°C至125°C，适应多种严苛环境，保持稳定性能，确保产品在高温或低温条件下均能可靠工作。
反向恢复时间：反向恢复时间（trr）小于5ns，适合高频开关应用，能够显著提升电路的响应速度。
三、应用场景
BAS70BRW-7-F二极管因其卓越的性能，广泛应用于多个领域，包括但不限于：
- 移动设备：用于电源整流和信号保护，提高设备的能效和可靠性。
- 开关电源：在DC-DC转换和逆变器应用中，提供快速的开关能力和低损耗特性。
- RF应用：在高频电路中其快速恢复特性使其成为理想选择，有效降低信号失真。
- LED驱动：在驱动LED灯具和模块时，能够有效提升整体能效。
- 汽车电子：在车载电源管理和信号接口中使用，确保系统稳定性与安全性。
四、总结
总之，BAS70BRW-7-F是一个优质的肖特基二极管，凭借其较低的正向电压降、快速的反向恢复时间和极小的反向泄漏电流，在现代电子设计中具有重要的应用价值。无论是在高频开关电源还是移动设备的电源管理模块中，其优秀的性能使其成为工程师优选的元件。选择BAS70BRW-7-F，不仅能够满足当前严苛的设计要求，还能增强电路的整体稳定性与可靠性，为您的设计带来更高的效率和长久的使用寿命。
