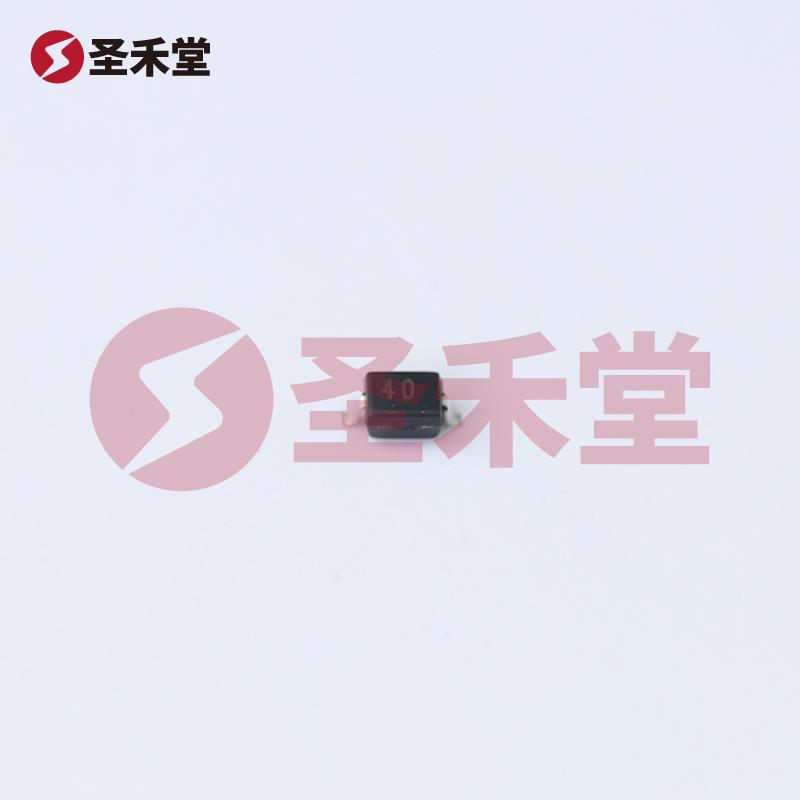

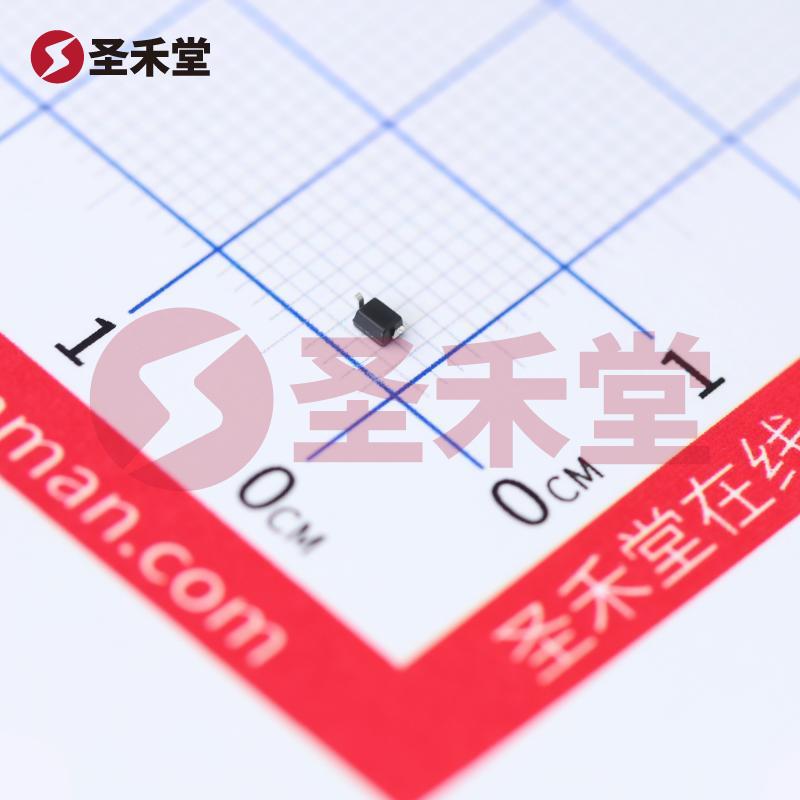

ZLLS400QTA
ZLLS400QTA参数
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 40V |
| 电流 - 平均整流 (Io) | 520mA（DC） | 不同 If 时电压 - 正向 (Vf) | 500mV @ 400mA |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 3ns |
| 不同 Vr 时电流 - 反向泄漏 | 10µA @ 30V | 不同 Vr、F 时电容 | 15pF @ 30V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | SC-76，SOD-323 |
| 供应商器件封装 | SOD-323 | 工作温度 - 结 | 150°C（最大） |
ZLLS400QTA手册
ZLLS400QTA概述
ZLLS400QTA 产品概述
一、产品背景
ZLLS400QTA 是一种高性能的肖特基二极管，广泛应用于各种电子电路中，包括开关电源、整流电路和信号整形电路等。作为一种表面贴装型二极管，ZLLS400QTA 的设计旨在满足高效率和快速响应的需求，特别是在要求较高的热管理和空间限制的应用场景中。
二、核心参数
二极管类型：ZLLS400QTA 属于肖特基二极管，这种类型的二极管以其低正向压降和快速开关速度而著称，适合高频应用。
最大反向电压 (Vr)：该二极管的最大反向电压为 40V，意味着其能够在高电压环境下安全工作，降低了电路设计的复杂性和风险。
平均整流电流 (Io)：ZLLS400QTA 的额定平均整流电流为 520mA，使其在许多应用中具备足够的电流承受能力，确保了设备的可靠性。
正向电压 (Vf)：在 400mA 的工作条件下，正向压降为 500mV，这一低压降特性不仅提高了能量转换效率，也减少了热量的产生，有助于散热和整体系统的稳定性。
快速恢复时间：ZLLS400QTA 的快速恢复性能使其在高频开关应用中表现优越，最大反向恢复时间 (trr) 仅为 3ns，能够在瞬态情况下快速响应，确保过渡过程的平滑性和效率。
反向泄漏电流：在 30V 的反向电压下，反向泄漏电流仅为 10µA，表明该二极管具有优异的绝缘性能，适合于低泄漏电流要求的应用。
电容特性：在 30V、1MHz 的条件下，二极管的输入电容为 15pF，这对信号传输尤其重要，可以有效降低信号的衰减和失真。
三、封装与安装
ZLLS400QTA采用 SOD-323 封装，这种表面贴装封装形式适用于高密度的电路板，以减少占用空间并提供简便的自动化焊接。由于其小巧的体积，ZLLS400QTA 在绿色技术和便携式设备中的应用尤为明显，适合现代电子产品的设计趋势。
四、应用领域
ZLLS400QTA 的设计使其在多个领域表现出色，典型的应用包括：
开关电源：在各种 AC/DC 和 DC/DC 转换器中，ZLLS400QTA 可以作为整流器或续流二极管，提高系统的整体能效和稳定性。
电池管理系统：在电池充电和放电过程中，肖特基二极管的低正向压降有助于提高充电效率，延长电池寿命。
电源适配器和充电器：高额定电流和快速恢复时间使得 ZLLS400QTA 成为这些设备理想的组件，能够承受频繁的开关操作。
便携式电子设备：由于其小尺寸和低功耗特性，ZLLS400QTA 非常适合智能手机、平板电脑和其他移动设备的电源管理。
五、结论
ZLLS400QTA 是一款性能卓越的肖特基二极管，其在电流、反向电压和速度等关键参数上的优异表现，使其成为现代电子产品设计中不可或缺的元器件。随着对高效能和小型化组件的需求日益增长，ZLLS400QTA 将在未来的电子应用中继续扮演重要角色。无论是在专业的电子研发还是日常的电子产品制造，这款二极管都能够为设计师和工程师提供所需的可靠性和效率。
