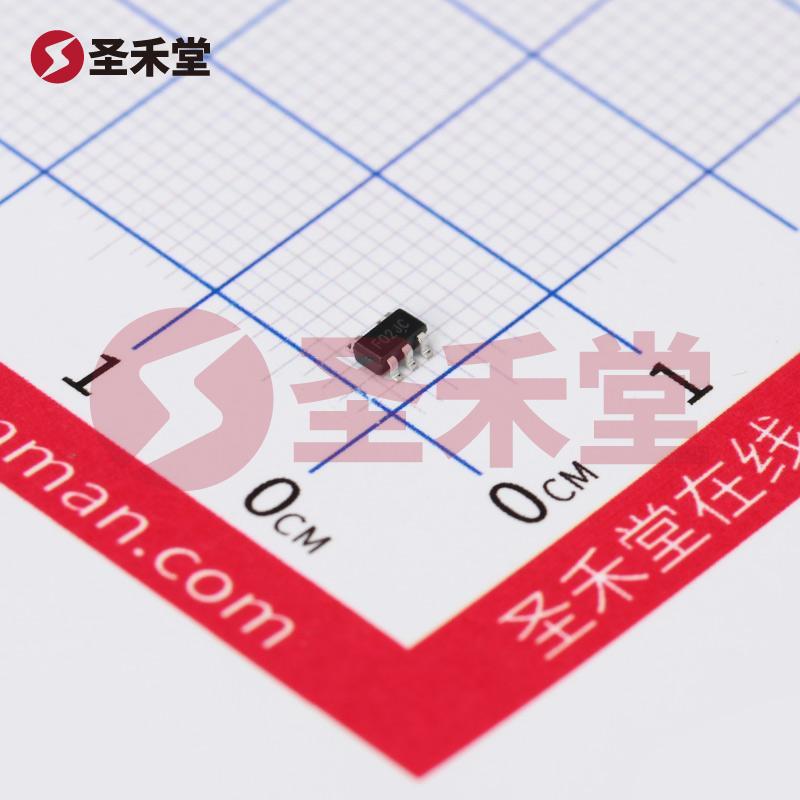

AP7115-10WG-7

AP7115-10WG-7 产品概述

概述

AP7115-10WG-7是一款由DIODES（美台）生产的线性稳定性电压调节器（LDO），其设计旨在提供可靠的固定输出电压和高效的电流调节。该产品存放于SOT-25封装中，适合多种电源管理应用，包括但不限于便携式设备、消费电子、以及各种对电压稳定性和输出性能要求严格的电子系统。

主要参数

• 输出配置: AP7115的输出配置为正输出，适合提供稳定的正电压。
• 输出类型: 此LDO为固定电压输出，避免了可调型稳压器可能出现的调整复杂性。
• 稳压器数: 该器件为单通道LDO，提供简单、有效的电源解决方案。
• 输入电压: 最大输入电压为5.5V，从而能够支持广泛的电源电压范围，使其在各类电源电路中得到应用。
• 输出电压: 固定输出电压设定为1V，适合需要低电压供电的设备，如微处理器、DSP或其他数字电路。
• 电压降: 最大电压降为0.3V（在150mA输出电流条件下），确保在需要较高输出电流的情况下，稳压器依然能够维持稳定的输出电压。
• 输出电流: 额定输出电流为150mA，足以满足低功耗设备的需求，同时保持低压降特性。
• 静态电流: 该器件的静态电流为80µA，具有较低的功耗特性，适合对电池续航有较高要求的应用场景。
• 电源抑制比（PSRR）: 该LDO的PSRR达70dB（1kHz），能有效抑制输入电源噪声，确保输出电压的稳定性和信号的清晰度。

保护特性

AP7115-10WG-7设计了多项内置保护功能，包括：

• 过流保护: 防止因短路或过载条件导致的设备损坏，有效提高产品的可靠性。
• 超温保护: 在过高温度时自动降低输出或停止工作，以保护内部电路和外部负载。

工作温度范围

该器件的工作温度范围广泛，达到-40°C至85°C，确保在极端环境条件下亦能正常运作，适用于工业和消费类产品。

安装与封装

AP7115-10WG-7以表面贴装型（SMD/SMT）形式进行封装，符合现代电子设备对尺寸和重量的严格要求。采用SC-74A（SOT-753）封装，具有良好的热导性能，适合在自动化生产环境下进行焊接。

应用领域

AP7115-10WG-7广泛应用于：

• 便携式设备供电、移动设备及无线通信设备
• 数字信号处理器和微处理器的电源管理
• 低功耗消费电子产品
• 工业控制系统
• 任何对电压稳定、功耗低的电子产品

总结

AP7115-10WG-7是一款高性能、低功耗的固定线性稳压器，适合为需要可靠电源的各种电子设备提供稳定的1V输出。其简单易用的特性，加上内置的过流和超温保护，使其成为设计师在产品设计中的优选解决方案。适应其广泛的应用潜力和稳定的运行性能，AP7115-10WG-7无疑是现代电子设备电源管理的理想选择。通过优化电源设计，满足各类设备对效率和可靠性的严格要求，推动电子产品朝着更高的性能和更长的使用寿命发展。
