AP1509-SG-13
AP1509-SG-13参数
| 功能 | 降压 | 输出配置 | 正 |
| 拓扑 | 降压 | 输出类型 | 可调式 |
| 输出数 | 1 | 电压 - 输入（最小值） | 4.5V |
| 电压 - 输入（最大值） | 22V | 电压 - 输出（最小值/固定） | 1.23V |
| 电压 - 输出（最大值） | 18V | 电流 - 输出 | 2A |
| 频率 - 开关 | 150kHz | 同步整流器 | 无 |
| 工作温度 | -20°C ~ 85°C（TA） | 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） | 供应商器件封装 | 8-SOP |
AP1509-SG-13手册
AP1509-SG-13概述
AP1509-SG-13 产品概述
AP1509-SG-13是一款由DIODES（美台）公司提供的高性能DC-DC降压转换器，旨在为各种电子设备提供稳定的电力支持。其卓越的设计和多样的功能使其广泛应用于嵌入式系统、消费电子、通信设备以及汽车电子等领域。
关键特性与参数
功能与拓扑结构 AP1509-SG-13属于降压型DC-DC转换器，支持可调式输出，其输出电压可以在1.23V至18V之间灵活调整，易于适应不同的应用需求。这一点对于需要特定电压供电的电子设备尤为重要。
输入电压范围 该设备支持的输入电压范围为4.5V至22V，这使得AP1509-SG-13具有较强的适应性，能够满足来自不同电源的供电要求。同时，广泛的输入电压范围也为设计者提供了更高的灵活性，简化了电源设计的复杂性。
输出能力 AP1509-SG-13的输出电流能力高达2A，能够满足大多数中小功率电子设备的需求。无论是驱动传感器、微处理器，还是供电给其他外围电路，该器件都能提供足够的电流支持。
开关频率 AP1509-SG-13具有150kHz的开关频率，能够在保证转换效率的同时有效减少电磁干扰（EMI）。适中的开关频率使得该转换器在实现高效率的同时，也减少了高频噪声对其他电路的影响。
工作温度范围 工作温度范围为-20°C至85°C，保证了AP1509-SG-13在各种环境条件下的稳定运行。其优良的热性能使得该器件特别适合在宽温环境中应用，如工业设备及户外电子产品。

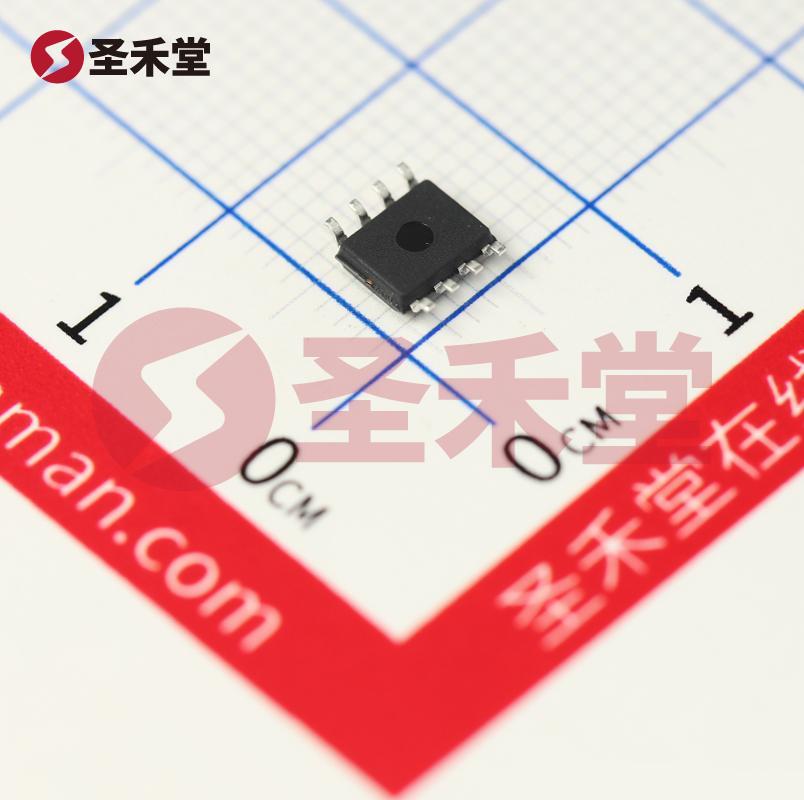

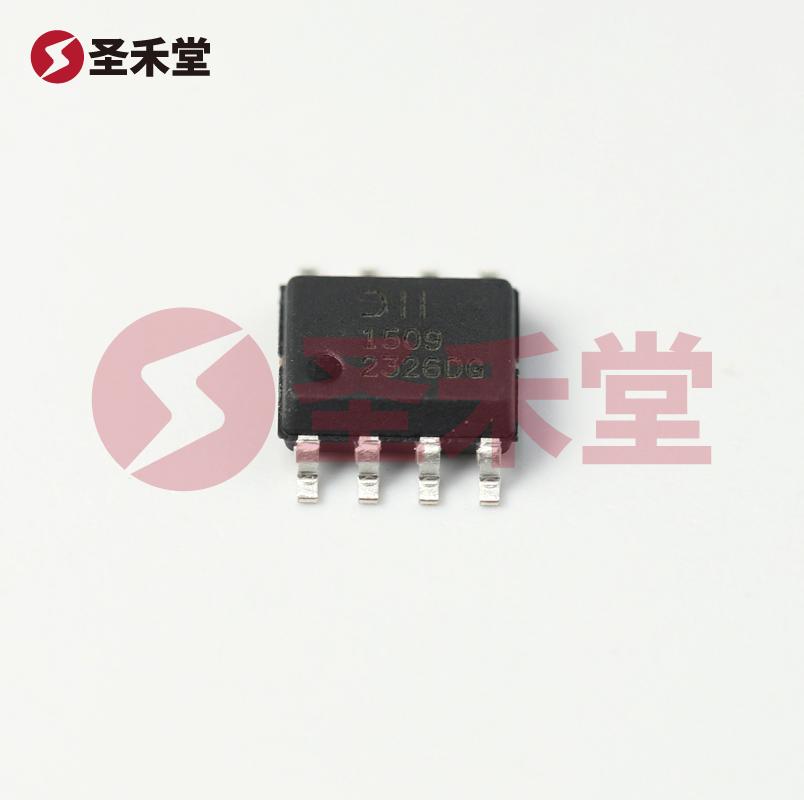

封装与安装类型 AP1509-SG-13采用8-SOIC封装（0.154"，3.90mm宽），其表面贴装型设计（SMD）使得该器件能够方便地集成到各种现代电路板设计中。在空间受限的应用场合，SOIC-8封装提供了较小的占用面积，简化了PCB的设计过程。
无同步整流设计 AP1509-SG-13采用非同步整流设计，这一特性可以在某些特定应用中减少成本和复杂性，尽管同步整流在某些高效率应用中更为优越，但对于功率要求不是特别高的场合，非同步整流通常已经足够。
应用场景
AP1509-SG-13适用的领域相当广泛，主要包括：
- 消费电子：如智能手机、平板电脑及便携式设备。
- 工业控制：用于工业自动化设备、传感器和控制器供电。
- 汽车电子：在汽车内饰、控制模块及电源分配中得到广泛应用。
- 通信设备：为路由器、交换机及其他网络设备提供电源。
总结
AP1509-SG-13以其灵活的电压输出、广泛的输入电压范围和强大的输出能力，为多种电子设备提供了理想的电源解决方案。其稳定的性能、低成本的整流设计以及适合表面贴装的封装，使其成为了设计工程师在选择DC-DC降压转换器时的优选器件。无论是在新产品开发还是现有产品的改进中，AP1509-SG-13都展现出了出色的应用潜力和市场价值。
