74AUP1G32FW5-7

74AUP1G32FW5-7 产品概述

概述

74AUP1G32FW5-7 是一款单通道的高性能表面贴装型二输入或门（OR Gate），由知名电子元器件制造商 DIODES（美台）提供。该集成电路（IC）专为满足现代数字电路的需求而设计，特别适合高密度、低功耗应用，如便携式设备、消费电子及通信设备等。

主要特点与性能参数

1. 逻辑电平：

   • 逻辑高电平（Vih）：范围为1.6V至2V。此电平区间确保了兼容性与稳定性，使得集成电路能够在多种逻辑条件下工作。
   • 逻辑低电平（Vil）：范围为0.7V至0.9V，确保功能正常并减少误触发的可能性。

2. 工作电压与电流：

   • 供电电压范围：0.8V至3.6V。宽广的电源电压范围让74AUP1G32FW5-7能够适应复杂的电源管理需求，实现低电压下的高效运作。
   • 静态电流：最大值为500nA，显示出极低的功耗特性，对于提升电池续航能力至关重要。
   • 输出电流：无论是在高或低状态下都能够提供高达4mA的输出电流，确保足够的驱动能力。

3. 传播延迟：

   • 在3.3V供电及30pF负载下，最大传播延迟为6.4ns，保证信号的快速传递，适配高速数字电路的要求。

4. 温度范围：

   • 工作温度范围为-40°C至125°C（TA），使得该元器件在严酷环境下仍能保持优良性能，适用于汽车、工业控制等多种应用场景。

5. 封装与设计：

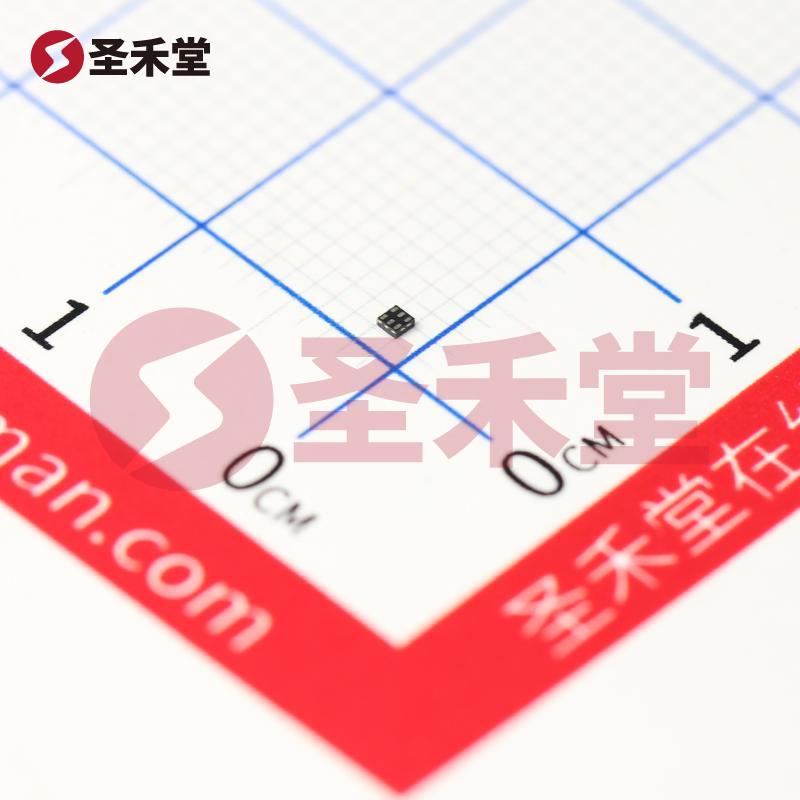

   • 采用X1DFN10106封装，表面贴装设计使其能够轻松集成到现代PCB板中，适应高密度元器件布局需求。同时DFN封装的优良散热性能也提升了其工作稳定性。

6. 输入数量与逻辑类型：

   • 该元器件具有两个输入，并且为单通道设计，使其在设计维护上更加简便，便于实现简单的逻辑运算。

应用领域

74AUP1G32FW5-7具备广泛的应用潜力，主要包括但不限于：

• 消费电子：如智能手机、平板电脑等产品的信号处理单元。
• 汽车电子：汽车信号处理系统中对逻辑控制的需求日益增加。
• 通信设备：用于高频信号处理与逻辑门实现。
• 工业控制：适应各种控制信号的处理需求，并能承受较高的工作温度。

结论

74AUP1G32FW5-7作为一款高性能的单通道OR门IC，凭借其低功耗、高速度、宽工作电压范围及广泛的温度适应性，为各种电子产品提供了可靠的逻辑运算支持。其小巧的封装和经济的设计使其成为现代电子设计中不可或缺的一部分。无论是在研发创新产品中，还是在现有产品的升级改造中，74AUP1G32FW5-7都展现出了极大的潜力与灵活性，是工程师们在数字逻辑设计中值得信赖的选择。
