BZX84B24Q-7-F

BZX84B24Q-7-F 产品概述

在电子组件的世界中，稳压二极管由于其在电压稳定和电路保护中的重要角色，成为了一种广泛应用的元器件。BZX84B24Q-7-F 是 DIODES（美台）公司生产的一款稳压二极管，具备24V的电压稳定能力，最大功耗可达300mW，适用于多种电子电路的设计。接下来，我们将对该产品进行详细的介绍，包括其技术规格、应用场合以及使用注意事项。

技术规格

1. 基本参数

   • 稳压电压：BZX84B24Q-7-F 具有稳定的24V输出电压，能够提供可靠的电源保护。
   • 功耗：该元器件的最大功率为300mW，适合在中等功率应用中使用。
   • 反向漏电流：在16.8V的回流条件下，其反向漏电流仅为100nA，说明该二极管在维持稳压时几乎不会消耗电流，有助于提高电路的稳定性和效率。
   • 动态电阻：其动态电阻为70Ω，这对提升电路的瞬态响应性能非常重要。

2. 封装形式

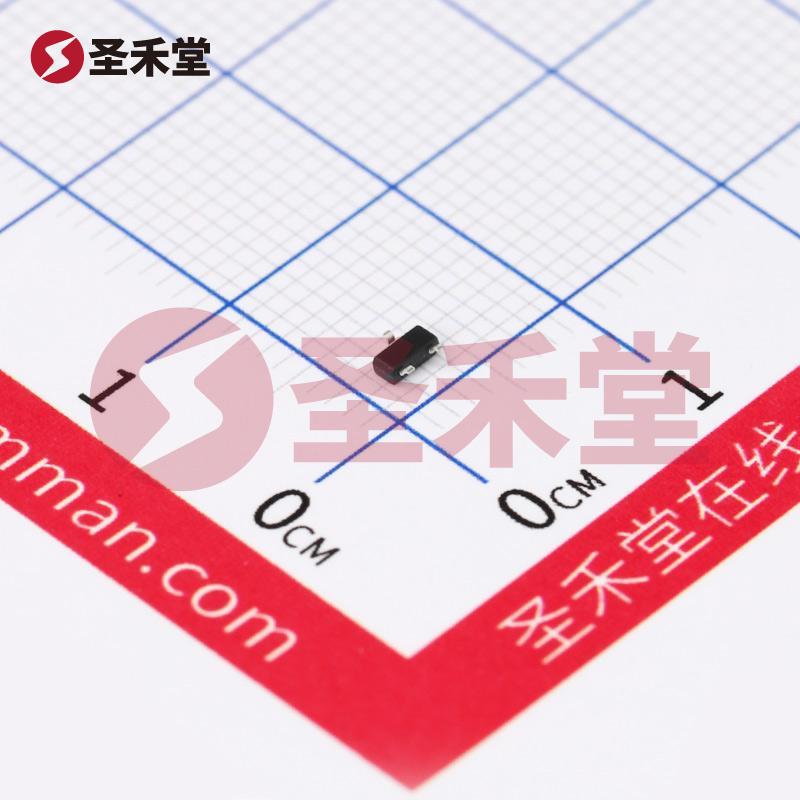

   • 封装类型：BZX84B24Q-7-F 采用SOT-23-3封装，这种小型封装适合于紧凑型设计，并能有效地减少PCB上占用的空间。
   • 尺寸：SOT-23 封装的标准尺寸使得该组件可以无缝集成到各种电路布局中，尤其适用于便携式电子设备及空间受限的应用场合。

应用场景

BZX84B24Q-7-F 的多功能性使其适用于多种不同的电子设备和系统，包括但不限于：

1. 电源管理：在电源供应电路中，BZX84B24Q-7-F 可以作为电压参考或稳压器使用，确保供电电压在设计规定范围内波动，从而保护后续电路的稳定性。

2. 过压保护：在一些敏感的电子设备中，该型二极管能够有效地防止因电压过高而可能造成的损伤，提供相应的保护机制。

3. 音频设备：在音频信号的处理与传输过程中，使用该稳压二极管可以确保信号的稳定性，减少因电压不稳造成的噪声干扰。

4. 通信设备：BZX84B24Q-7-F 广泛应用于通信电路中，它能够为信号处理器和其他关键组件提供稳定的电源，确保设备的正常运行。

5. 消费电子：如智能手机、平板电脑等消费电子产品中，BZX84B24Q-7-F 被广泛用于充电电路、功率转换和其他需要电压调节的部位。

使用注意事项

在使用 BZX84B24Q-7-F 时，需要注意以下几点：

1. 散热管理：尽管该稳压二极管的最大额定功率为300mW，但在高功耗工作条件下，仍需确保有足够的散热，以防止元件过热引发的潜在故障。

2. 安装方向：稳压二极管在电路中的安装方向至关重要，必须确保其极性正确，以避免在反向连接时产生损坏。

3. 电压裕度：在实际电路应用中，建议留有适当的电压余量，以保证稳压二极管能够可靠工作在其指定的工作范围。

4. 兼容性检查：在设计电路时，应对其他相关元件进行兼容性检查，确保没有过大电流通过该稳压二极管，从而影响其性能。

总结

作为一款高性能的稳压二极管，BZX84B24Q-7-F 以其24V的稳压能力和超低反向漏电流，成为电源管理和保护电路设计中的理想选择。其小巧的SOT-23封装使得它在空间受限的产品中表现出色。随着现代电子技术的发展，BZX84B24Q-7-F必将在各种创新应用中发挥越来越重要的作用。无论是在工业控制、消费电子，还是高频通信等领域，该产品都将为设计师提供稳定和可靠的解决方案。
