74HCT04T14-13

产品概述：74HCT04T14-13

一、产品简介

74HCT04T14-13是由美台半导体公司（DIODES）推出的一款高性能逻辑器件。该器件属于74系列中的反相器（Inverter）类型，具备六个反相器通道，采用表面贴装设计（TSSOP-14封装），适用于多种电子电路应用。其高达125°C的宽温度范围，可满足工业和汽车等恶劣环境下的应用需求。

二、关键特性

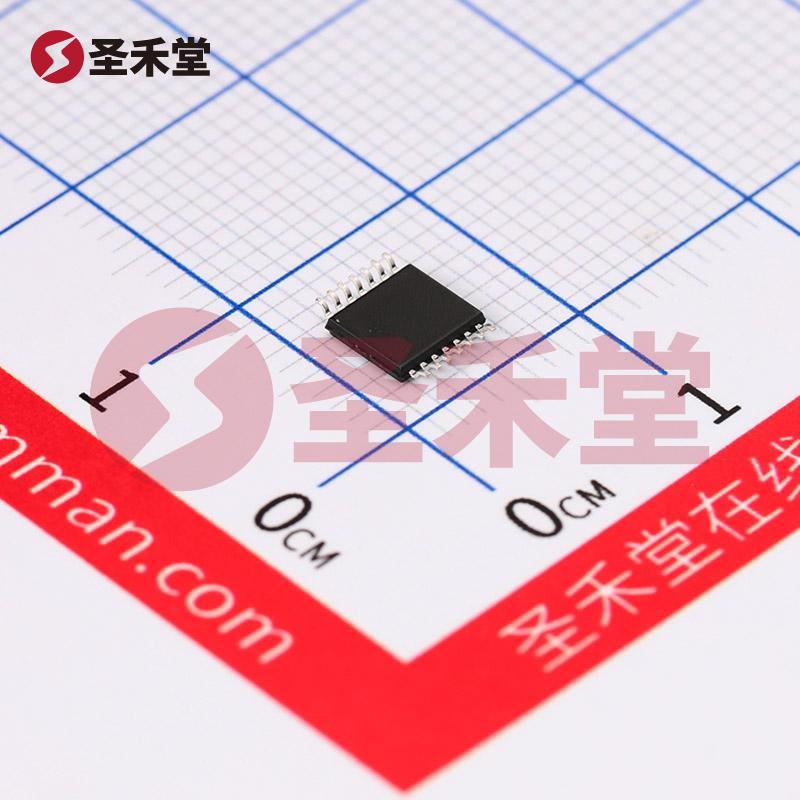

1. 安装类型与封装设计：该器件采用表面贴装型（SMT）设计，针对现代电子设备的空间限制，TSSOP-14封装提供了紧凑的解决方案，便于在有限的PCB空间内实现高密度布局。

2. 逻辑电平与传播延迟：74HCT04T14-13的逻辑高电平范围为2V，逻辑低电平不超过0.8V，确保与多种数字电路兼容。此外，它在4.5V下，最大负载电容（CL）为50pF时的最大传播延迟为22ns，极大提升了电路的响应速度，实现高速数据处理。

3. 电源电压范围：该器件的工作电源电压范围为4.5V至5.5V，适合大多数标准数字电路的供电需求，尤其是TTL逻辑电路，这使得74HCT04T14-13具有良好的兼容性。

4. 静态电流与输出特性：器件的静态电流最大值为20µA，在待机模式下能耗低。此外，电流输出高/低分别为4mA和5.2mA，能满足大多数逻辑电路的推挽需求，保证信号的强度和驱动能力。

5. 温度范围：广泛的工作温度从-40°C到125°C，使其在极端环境下的应用变得十分可靠，适合汽车电子、工业控制、消费电子等多种领域。

三、应用场景

74HCT04T14-13因其高性能和广泛的兼容性，被广泛应用于以下领域：

1. 工业控制系统：可用于传感器信号处理、控制逻辑回路等，能有效提升工业自动化设备的响应能力和安全性。

2. 汽车电子：在车载控制系统中，反相器可用于信号转换和逻辑处理，确保车辆电子系统的稳定性和可靠性。

3. 消费电子：在多种家电和个人电子设备中，074HCT04T14-13被用作信号反转，从而实现简单的逻辑功能，如开关控制和数据处理。

4. 通信设备：在数字通信设备中，反相器能够提高信号的完整性和抗干扰能力，确保数据传输的稳定性。

四、总结

74HCT04T14-13是一款出色的逻辑器件，具备六个通道反相器功能和符合现代设计需求的特性，适合多种应用场景。从工业到消费电子、汽车等各类设备的设计中，该器件为设计工程师提供了高效的解决方案，确保数字逻辑电路的性能和稳定性。随着技术的不断进步，74HCT04T14-13将继续发挥其在现代电子产品中的重要作用，成为推动电子功能实现的重要基础元件。
