DDZ9703S-7

产品概述：DDZ9703S-7

DDZ9703S-7 是一款高性能的齐纳二极管，由知名半导体制造商 DIODES（美台）出品。该器件专为稳压应用而设计，广泛用于各种电子电路中。其主要特点包括稳定的齐纳电压、低反向泄漏电流以及高工作温度范围，使其成为设计稳压电路的理想选择。

1. 主要特性

• 齐纳电压(Vz): 16V ±5%
• 最大功率(W): 200mW
• 反向泄漏电流: 50nA（在12.1V时）
• 正向电压(Vf): 900mV（在10mA时）
• 工作温度范围: -65°C至150°C
• 安装类型: 表面贴装型(SMD)

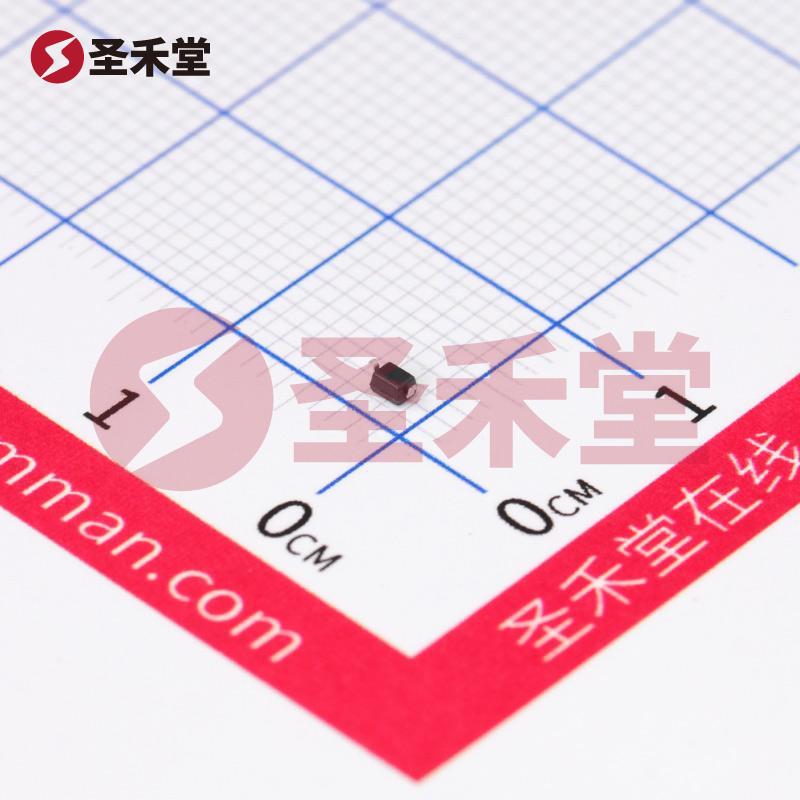

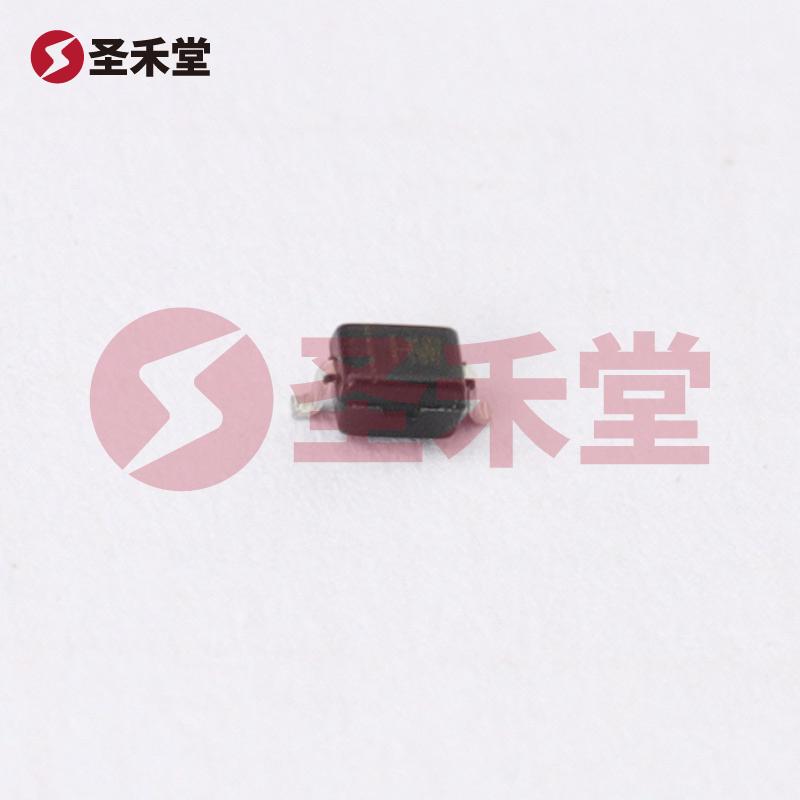

• 封装/外壳: SOD-323 (SC-76)

2. 电气特性

齐纳电压: DDZ9703S-7的标称齐纳电压为16V，具有±5%的容差，这保证了在实际应用中良好的稳压性能。齐纳二极管能够在超过其齐纳电压时维持稳定电压，极大地简化电源设计。

功率承受能力: 该器件的最大功率为200mW，适合在一般的低功耗应用中使用，能够有效应对瞬变电流和保护负载设备。

反向泄漏电流: 在12.1V电压下，反向泄漏电流仅为50nA，这意味着该器件在工作状态下具有非常好的性能，能够有效防止不必要的能量损耗，尤其在低功耗设计中显得尤为重要。

正向电压: 在10mA的条件下，器件的正向电压为900mV，这使得其在某些电平转化的应用中表现优异。

3. 应用场景

DDZ9703S-7非常适用于多种电子应用，包括但不限于：

• 电源供电系统: 在电源模块中用于电压稳压，以保护下游敏感组件。
• 电压分配: 可应用于电压调节器和分压器电路，为微控制器和传感器提供稳定的参考电压。
• 信号调理: 用于信号调理和过电压保护，防止过电压对后续电路的损害。
• 便携式设备: 因其小巧的SOD-323封装，特别适合便携式电子设备及狭小空间内的应用。

4. 安装与适配

DDZ9703S-7的表面贴装型设计（SMD）使其非常容易集成到现代电路板中。其小巧的封装（SOD-323）适合各种尺寸的PCB布局，能够帮助设计工程师节省空间并降低成本。内部的引脚布局和设计保证了良好的热导能力，能够提供更高的工作稳定性和可靠性。

5. 竞争力

DDZ9703S-7凭借其卓越的电气特性和高性价比，为设计师提供了一个强有力的选择。其在低反向泄漏以及宽工作温度范围内的卓越表现，使其在高性能电子产品设计中占有一席之地。DIODES作为领导品牌，其产品质量与技术支持也得到了广泛的认可和信赖。

6. 总结

综上所述，DDZ9703S-7作为一款性能优良的16V齐纳二极管，凭借其独特的电气特性、紧凑的封装以及多样化的应用领域，成为电子设计工程师在进行电源稳定性保护时的重要工具。无论是在研发新产品还是在日常维护中，它都能够提供一致的性能和可靠的保障。设计师们可以放心使用DDZ9703S-7，以满足复杂电子系统对电压稳压和保护的需求。
