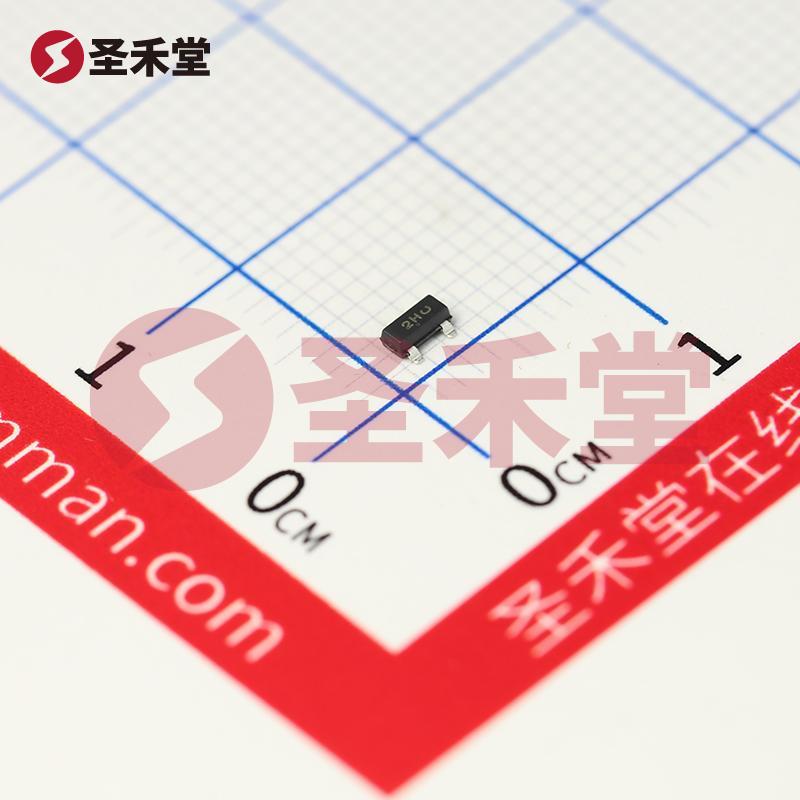

MMBTA55LT1G
MMBTA55LT1G参数
| 晶体管类型 | PNP | 电流 - 集电极 (Ic)（最大值） | 500mA |
| 电压 - 集射极击穿（最大值） | 60V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 250mV @ 10mA，100mA |
| 电流 - 集电极截止（最大值） | 100nA | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 100mA，1V |
| 功率 - 最大值 | 225mW | 频率 - 跃迁 | 50MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3（TO-236） |
MMBTA55LT1G手册
MMBTA55LT1G概述
MMBTA55LT1G 产品概述
MMBTA55LT1G是安森美半导体（ON Semiconductor）推出的一款高性能PNP型晶体管，广泛应用于各种电子电路中。这款晶体管具有良好的性能参数和适应性，可以在多种应用场景中发挥关键作用。
基本特性
晶体管类型：MMBTA55LT1G为PNP型晶体管，常用于放大和开关电路。这种类型的晶体管适合在负载接地的情况下工作，其特性使其在高频和高效能的应用中十分可靠。
集电极电流（Ic）：该晶体管的最大集电极电流为500mA，适合中等功率的应用，可以处理较高的负载电流，满足大部分工业和消费电子的需求。
集射极击穿电压（Vce_max）：MMBTA55LT1G的集射极击穿电压为60V，意味着在使用过程中，能够在相对较高的电压下工作而不发生损坏，提供了一定的设计灵活性。
饱和压降（Vce_sat）：此产品在不同的集电极电流下（10mA和100mA）具有最低饱和压降为250mV，这使得在开关应用中，能有效减少功耗并提高能效。
截止电流（Ic_off）：其集电极截止电流的最大值为100nA，表明在关闭状态下，该晶体管基本不消耗电流，非常适合省电的设计需求。
直流电流增益（hFE）：在100mA和1V的条件下，MMBTA55LT1G的DC电流增益最低可达100，意味着小的基极电流会引起大得多的集电极电流，从而高效放大信号。
功率：该器件的最大功率为225mW，适合低功耗电子设备，如传感器、电源管理等应用。
频率特性
MMBTA55LT1G晶体管具有50MHz的跃迁频率，这使得它在高频应用中表现出色，例如RF放大器和信号处理电路。其频率响应能力有助于减小信号失真，从而提高整体电路性能。
工作温度与封装
该晶体管的工作温度范围为-55°C至150°C，极大的温度适应性使得它可以在极端环境条件下稳定工作，保障电子设备的长期可靠性。MMBTA55LT1G采用SOT-23-3封装（TO-236），是一种小型表面贴装型封装，适合紧凑型电路设计，符合现代电子产品对于空间和小型化的需求。
应用场景
MMBTA55LT1G在许多领域都有广泛的应用：
- 开关电路：常用于开关电源、继电器驱动等场景，并具备较高的开关频率和低功耗的优点。
- 信号放大：在音频处理、射频放大等应用中，该晶体管的高电流增益和低噪声特性使得信号放大效率高，是理想选择。
- 通用用途：可用于小型电机控制、灯光调控及其他小型电子设备中，有效满足消费者和工业设备对电流放大和开关控制的需求。
结论
综上所述，MMBTA55LT1G是一款性能优异的PNP型三极管，适合多种电子应用。其小型化的封装设计和广泛的工作条件使其成为现代电子设计中的理想选择。凭借其高电流增益、低饱和压降和可承受的温度范围，MMBTA55LT1G无疑是高效、可靠的电子元件选择。无论是在消费电子产品中，还是在工业控制系统中，它都展现出卓越的性能和价值。
