SN74LVC2G08DCTR

SN74LVC2G08DCTR 产品概述

概述

SN74LVC2G08DCTR 是一款高性能的双通道与门（AND gate），由德州仪器（Texas Instruments）设计和生产。这款逻辑集成电路（IC）采用表面贴装型（SMD）封装，符合现代电子设备对空间和性能的要求。它基于 LVC 系列技术，支持宽范围的供电电压和高达125°C的工作温度，适用于多种工业和消费类电子产品。

主要特性

1. 供电范围：该IC的供电电压范围为1.65V至5.5V，能够在不同的电子应用中灵活使用，支持低电压操作以提高功效和减少能耗。

2. 逻辑水平：该器件的逻辑电平定义为高电平为1.7V至2V，低电平为0.7V至0.8V，确保在高速数据传输中稳定的逻辑响应。

3. 传播延迟：在5V的工作电压和50pF的负载条件下，最大传播延迟为3.8ns，确保了快速的数据处理和实时响应，适合高频率的数字电路应用。

4. 静态电流：该IC的最大静态电流为10µA，这使其在待机状态下具备极低的功耗，符合现代电子设备对能效的要求。

5. 驱动能力：SN74LVC2G08DCTR提供32mA的高输出电流和32mA的低输出电流，能够驱动各种电路和负载，适用于高达50pF的负载条件。

6. 工作温度：该器件能够在-40°C到125°C的广泛工作温度范围内稳定运行，确保在极端环境条件下的可靠性，适合工业环境以及高温应用。

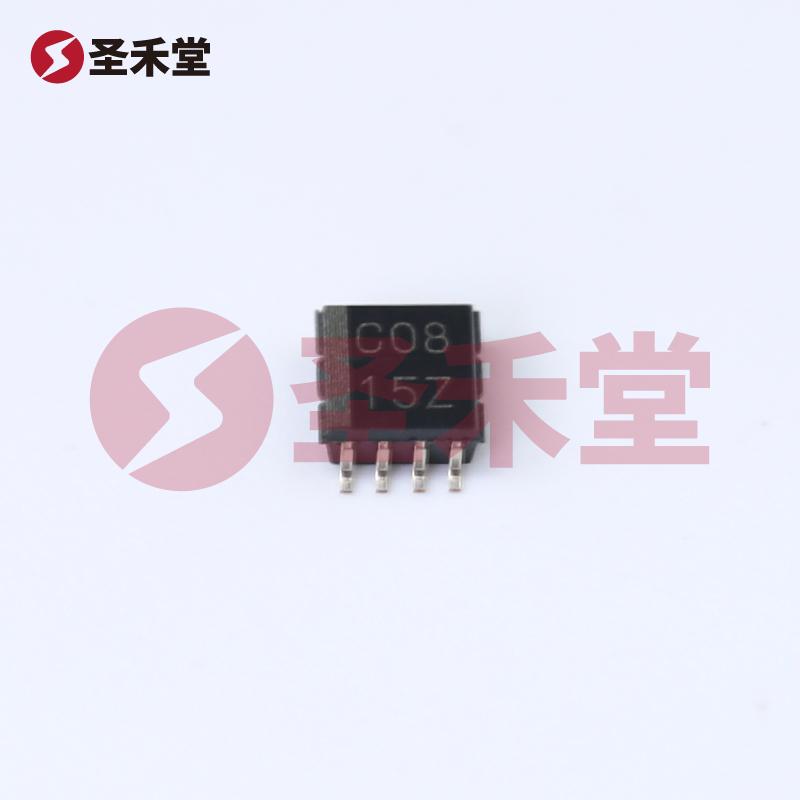

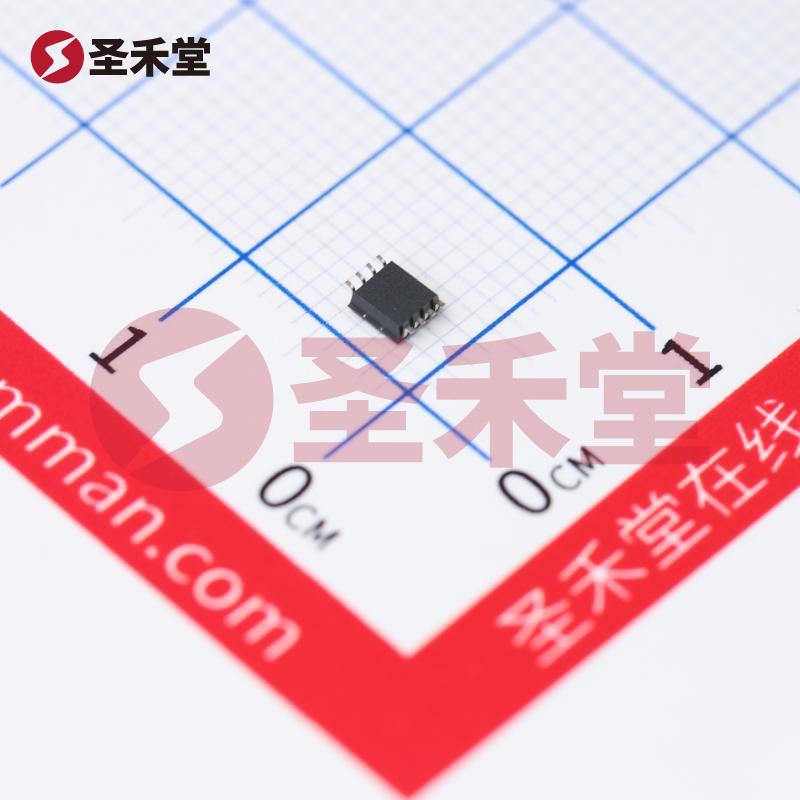

7. 安装类型和封装：该IC采用SM8（SSOP）封装，体积小，适合表面贴装技术（SMD），适应现代PCB设计的紧凑要求。

应用领域

SN74LVC2G08DCTR可广泛应用于各种电子应用，包括但不限于：

• 嵌入式系统：适合用于嵌入式控制系统、中低功率计算平台和微控制器（MCU）周边电路。

• 通信设备：可以在高频通信设备中提供快速的逻辑处理能力，确保信号完整性。

• 汽车电子：由于其耐高温和低功耗的特性，适用于汽车电子控制单元（ECU）和车载娱乐系统。

• 工业自动化：合适于工业控制器、传感器接口等场景，提升设备的响应速度和可靠性。

• 消费电子：可用于手机、平板电脑及其他消费电子产品中的逻辑控制电路。

总结

SN74LVC2G08DCTR是一款性能卓越的双通道与门集成电路，集合了低功耗、高驱动能力和宽工作温度范围等特性，是实现快速、可靠逻辑控制的理想选择。其在各类电子设备中的广泛适用性使其成为现代电子设计中的重要元器件。无论是在工业、汽车还是消费电子领域，SN74LVC2G08DCTR都能为设计工程师提供优秀的解决方案和设计灵活性。
