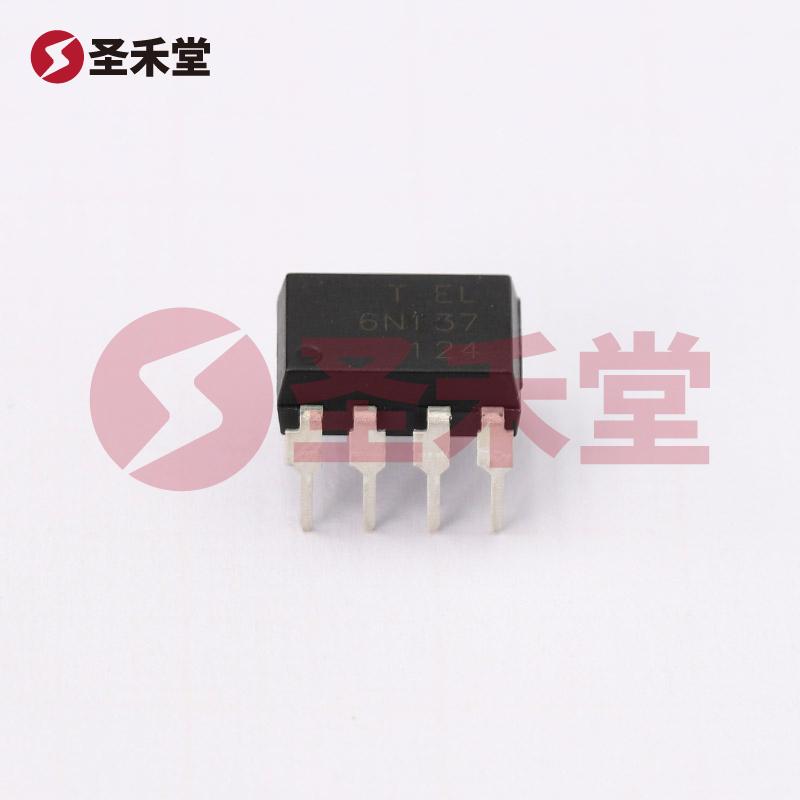

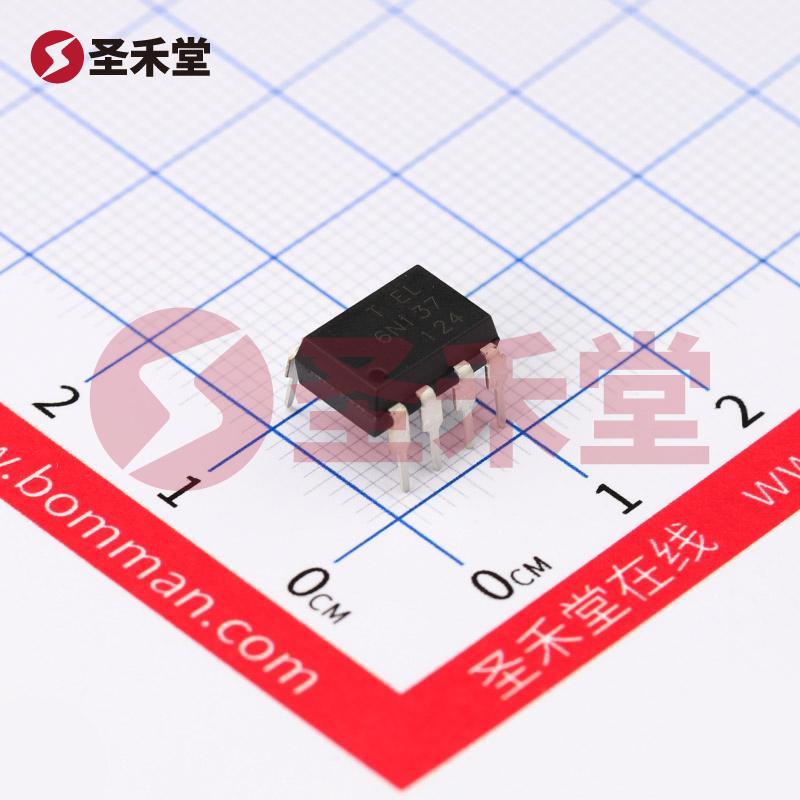

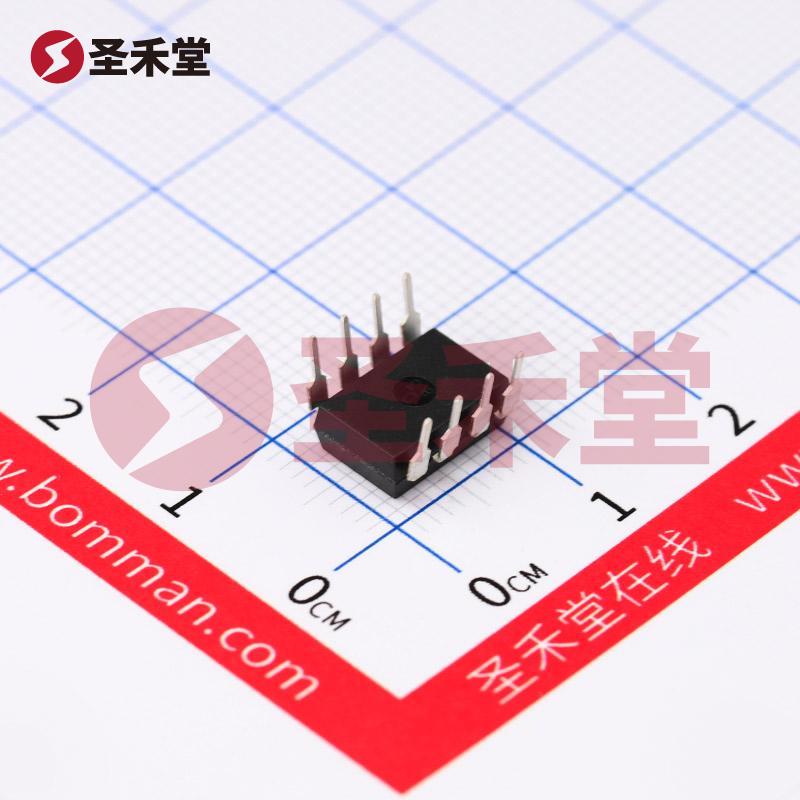

6N137
6N137参数
| 通道数 | 1 | 输入 - 侧 1/侧 2 | 1/0 |
| 电压 - 隔离 | 5000Vrms | 共模瞬变抗扰度（最小值） | 5kV/µs |
| 输入类型 | DC | 输出类型 | 开路集电极 |
| 电流 - 输出/通道 | 50mA | 数据速率 | 10Mbps |
| 传播延迟 tpLH / tpHL（最大值） | 75ns，75ns | 上升/下降时间（典型值） | 40ns，10ns |
| 电压 - 正向 (Vf)（典型值） | 1.4V | 电流 - DC 正向 (If)（最大值） | 50mA |
| 电压 - 供电 | 7V | 工作温度 | -40°C ~ 85°C |
| 安装类型 | 通孔 | 封装/外壳 | 8-DIP（0.300"，7.62mm） |
| 供应商器件封装 | 8-DIP |
6N137手册
6N137概述
6N137 产品概述
引言
在现代电子电路设计中，高隔离、高速数据传输的需求不断增加。光耦合器作为一种重要的隔离组件，被广泛应用于数据通信、工业自动化、电源管理等多个领域。6N137是台湾亿光（EVERLIGHT）生产的一款功能强大的逻辑输出光耦，其优秀的性能和可靠的隔离特性使其成为很多电子设计的首选组件。
主要特性
通道数和输入输出配置: 6N137为单通道设计，具有一对输入和输出，能够有效传输数字信号。输入端提供1个信号通道，输出端为开路集电极配置，适应多种信号驱动方式。
高电压隔离: 该光耦具备5000Vrms的隔离电压，能够有效防止高压系统对低压控制电路造成的影响，确保了设备的安全性与稳定性。这一特性在需要电气隔离的应用场景中显得尤为重要，如工业自动化、医疗设备及数据通信系统。
共模瞬态抗扰度: 6N137具有至少5kV/µs的共模瞬态抗扰度，确保其在强电磁干扰环境下依然能够可靠工作。这使得其在一些恶劣条件下也能保持数据传输的准确性和稳定性，适合高频率和高噪声环境下的应用。
数据速率及延迟: 该光耦的数据速率高达10Mbps，能满足大部分高速通信的需求。同时，传播延迟最大为75ns，确保信号传输时延在可接受范围之内，适用于对延迟敏感的应用。
电源要求: 6N137的供电电压为7V，这一适中的电压范围能够适应多种电源配置，简化了设计复杂性。此外，最大输出电流为50mA，适合直接驱动多种负载。
工作温度范围: 该光耦设计允许的工作温度范围从-40°C到85°C，广泛适用于各种环境条件，确保其在极端温度下的可靠性和稳定性。
封装形式: 6N137采用8-DIP封装，适合通孔安装，便于集成到各种电路板上。同时，DIP封装也便于手工焊接和自动化生产。
应用场景
6N137广泛应用于多个领域，包括但不限于：
- 工业控制系统: 用于数字信号的隔离和传输，确保操作员与机械的安全隔离。
- 通信设备: 在数据交换系统中，提供高效可靠的数据转发，减小信号干扰。
- 电源适配器: 实现高压端与低压端的电隔离，确保用户安全。
- 仪器仪表: 在医疗仪器中，提高测量的安全性和准确性。
结论
综上所述，6N137作为一款高性能的逻辑输出光耦，凭借其优越的电气特性和广泛的应用适应性，成为电子设计工程师的重要工具。无论是在需要高频信号隔离的工业应用，还是对数据传输速率要求较高的通信领域，6N137都能够提供稳定可靠的解决方案。随着科技的不断发展，其应用范围将不断拓展，成为未来电子产品设计中不可或缺的部分。
