FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 30V | 25°C 时电流 - 连续漏极 (Id) | 1.5A(Ta) |
驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V | 不同 Id、Vgs 时导通电阻(最大值) | 140 毫欧 @ 1.5A,10V |
不同 Id 时 Vgs(th)(最大值) | 2V @ 6.3µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 2.9nC @ 10V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 294pF @ 15V |
功率耗散(最大值) | 500mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23-3 |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |

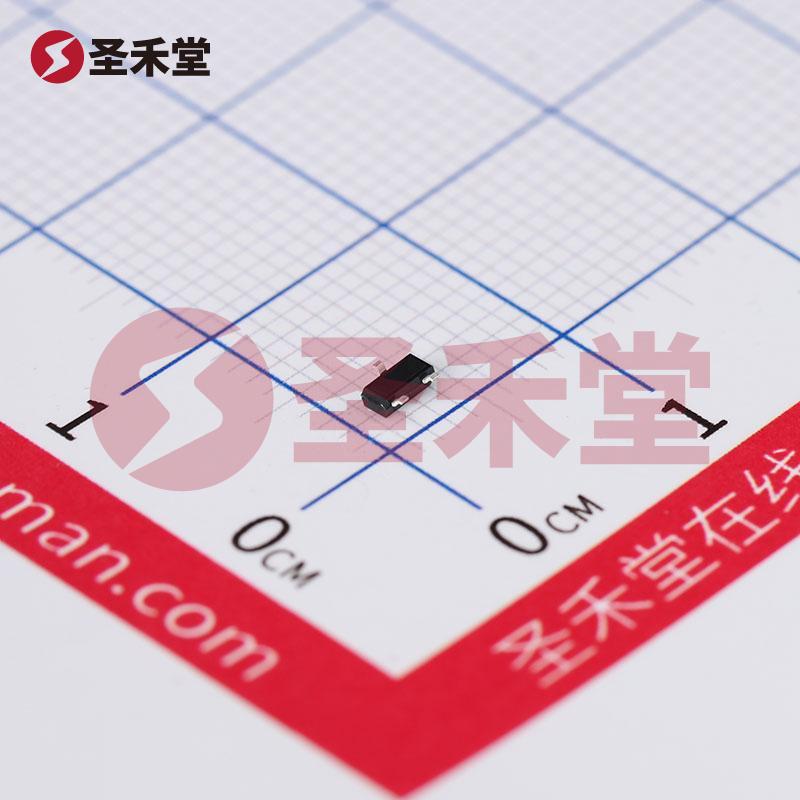

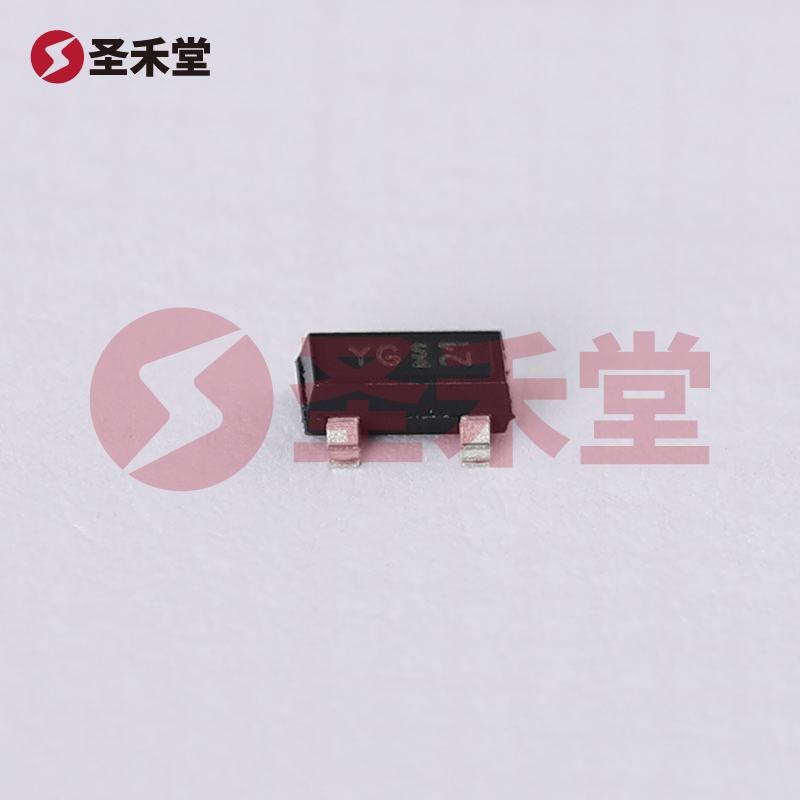

BSS314PEH6327XTSA1 是一款P通道MOSFET(场效应管),由著名的电子元器件制造商英飞凌(Infineon)生产。该元件主要用于开关电源和功率管理应用,具有卓越的电气性能,适用于多种电子设备。BSS314PEH6327XTSA1采用SOT-23-3封装,便于表面贴装,为现代电子设计提供了良好的创新基础。
FET 类型与技术: 作为一款P通道MOSFET,该器件利用金属氧化物技术制造,具备高效的导电特性。
电压与电流: BSS314PEH6327XTSA1 的漏源电压 (Vdss) 可达30V,以满足各种应用需求。在25°C环境下,该器件的连续漏极电流 (Id) 可达到1.5A,适合大部分中小功率应用。
驱动电压: 该MOSFET支持的驱动电压设计合理,兼容4.5V和10V的典型应用条件。最大导通电阻 (Rds On) 在不同的Id和Vgs级别下,其最大值为140毫欧,确保了在开关状态下的低功耗损失。
阈值电压与栅极电荷: BSS314PEH6327XTSA1的阈值电压 (Vgs(th)) 最大值为2V,适应性强,能够在低电压环境下迅速导通,同时在10V时的栅极电荷 (Qg) 的最大值为2.9nC,保证了高效的开关响应速度。
电气特性: 在不同的漏源电压 (Vds) 下,输入电容 (Ciss) 最大值为294pF(在15V时测得)。这使得器件在高频操作中能够快速响应信号变换,同时降低了信号失真。
工作环境: 工作温度范围广泛,包含-55°C 到 150°C,适合在各种极端环境下工作,确保了器件的可靠性和耐用性。
功率耗散: 最大功率耗散可达500mW(在环境温度下),表现出很好的热管理能力,避免了高负载情况下的损耗和温度升高。
BSS314PEH6327XTSA1 适用于多个领域,包括但不限于:
电源管理: 在开关电源(SMPS)、线性稳压电源等应用中,实现高效的电源转换和调节。
电子开关: 可用于LED驱动、负载开关控制、信号切换等场景。在这些应用中,该MOSFET提供了迅速的开关效率和较高的可靠性。
消费电子: 被广泛应用于个人电脑、手机、家用电器等消费电子产品中,提升整机的能效和性能。
汽车电子: 在现代汽车的电气化应用中,如电动座椅、窗户控制和车灯开关等精彩表现。
BSS314PEH6327XTSA1是一款高性能的P通道MOSFET,拥有较高的漏源电压、连续电流和低导通电阻等多项优越参数。其广泛的工作温度范围和良好的功率耗散能力,使其成为各种电子应用的理想选择。凭借其在开关电源和功率管理领域的良好适应性和性能表现,BSS314PEH6327XTSA1充分展示了现代电子元器件的技术进步及应用潜力,是设计工程师在寻求可持续发展的解决方案时不可或缺的选择。
