H5120NLT

H5120NLT 产品概述

1. 产品简介

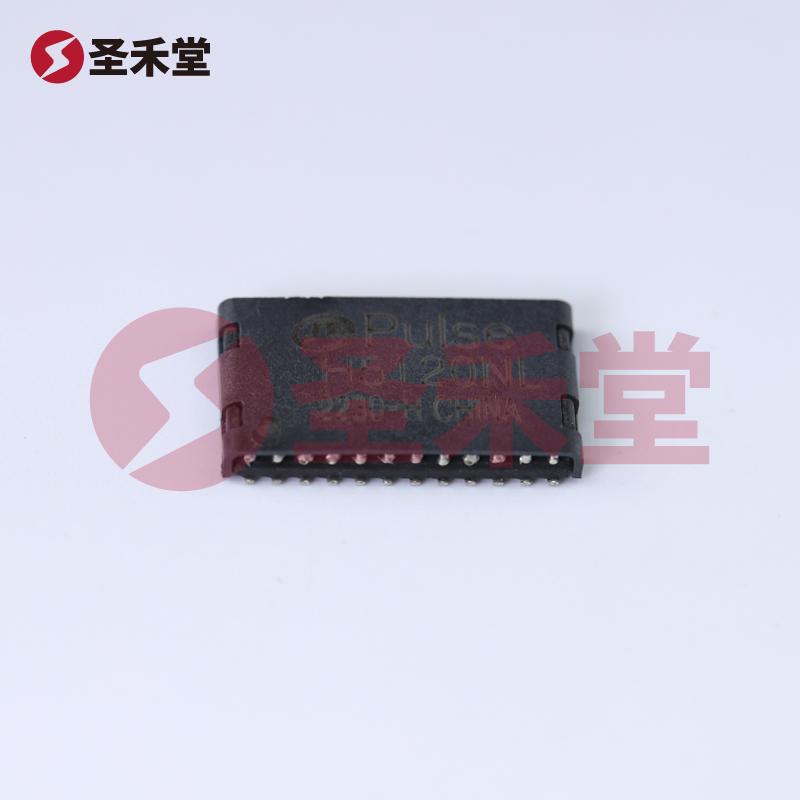

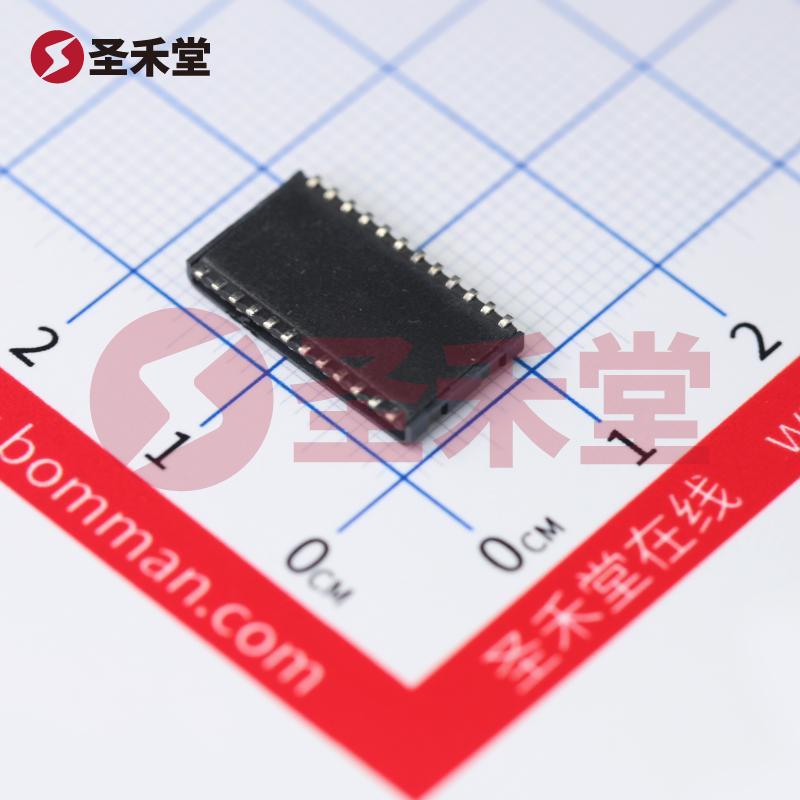

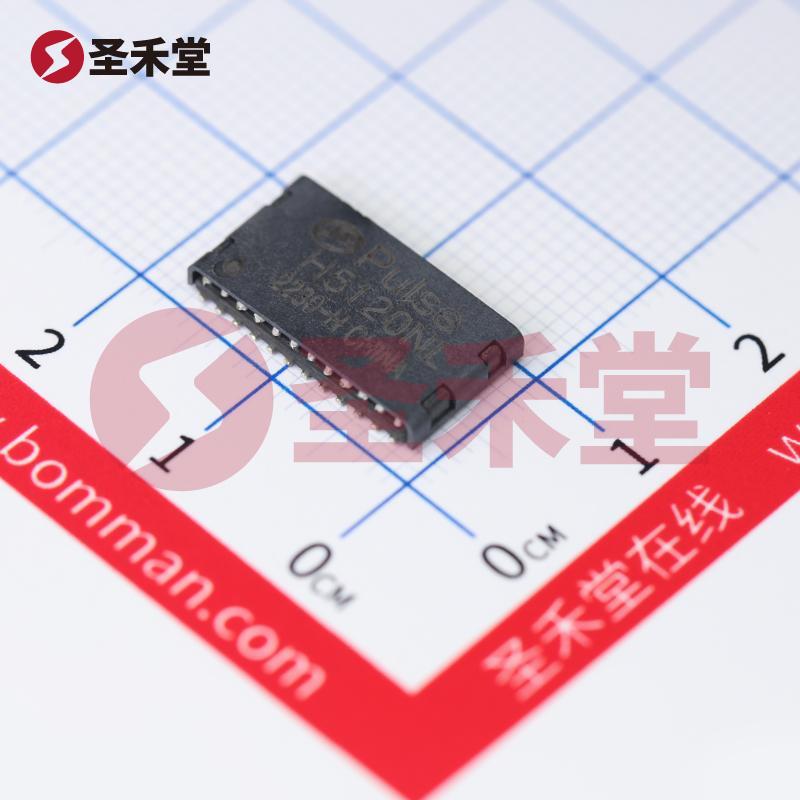

H5120NLT来自于Pulse Electronics Network，是一款高性能的表面贴装型（SMD/SMT）磁性模块，专为以太网应用而设计，特别适用于1000BASE-T网络标准。这种模块以其卓越的隔离性能和小巧的尺寸，成为现代电子产品中不可或缺的关键元器件之一，广泛应用于网络设备、数据通信和各种电信技术中。

2. 基本参数

• 制造商: Pulse Electronics Network
• 零件状态: 有源
• 变压器类型: 隔离和数据接口（封装式）
• 匝数比: 初级 - 次级: 1CT:1CT
• 安装类型: 表面贴装型
• 尺寸: 0.650" 长 x 0.365" 宽 (16.51mm x 9.27mm)
• 高度（最大值）: 0.082" (2.08mm)
• 工作温度范围: 0°C ~ 70°C

3. 特性与优势

H5120NLT模块的设计提供了优异的性能和可靠性，适合不同的应用需求。其主要特点包括：

• 紧凑型设计: 该模块的外形尺寸为0.650" x 0.365" x 0.082"，使其非常适合现代小型电子产品的设计要求。
• 宽工作温度范围: H5120NLT的工作温度范围为0°C到70°C，确保在各种环境条件下稳定可靠地工作，尤其适合工业和网络设备的应用场合。
• 高性能数据接口: 兼容1000BASE-T标准，能够支持高达1 Gbps的数据传输速率，适用于高速网络应用需求。
• 良好的隔离性能: 作为隔离型变压器，H5120NLT有效地防止电气干扰，提高了系统的信号完整性和抗噪声能力。

4. 应用场景

H5120NLT模块适用于多种网络和通信设备，以满足市场对高速度和高可靠性的需求。典型应用包括但不限于：

• 网络交换机: 在网络交换机中，H5120NLT可以提供必要的隔离，确保数据的安全和稳定传输。
• 路由器: 用于家庭和企业级路由器，保证网络连接的稳定性与有效性。
• 网络接口卡: 在网络接口卡中应用，提升数据传输的速度与可靠性。
• 其他通信设备: 包括光纤转换器和调制解调器等，满足高速通信的需求。

5. 安装与使用

作为一款表面贴装型组件，H5120NLT的安装过程相对简便。使用焊接技术将其固定于电路板上，注意极性和引脚配置，以保证正常工作。在焊接过程中，建议遵循制造商提供的技术手册，确保焊接质量和散热性能。同时，选用合适的PCB设计和布局，减少串扰和提升信号完整性，是优化该模块性能的重要步骤。

6. 结论

H5120NLT是Pulse Electronics Network推出的一款卓越的隔离型模块，凭借其紧凑设计和出色的工作性能，成为高速度网络应用中理想的选择。其在保证信号完整性的同时，兼顾了体积小、轻量化的特点，为设备的集成提供了极大的便利。随着网络技术的不断进步，H5120NLT将继续在通信领域扮演着重要角色，是现代电子设备中必不可少的一部分。
