FH34SRJ-30S-0.5SH(50)

产品概述：FH34SRJ-30S-0.5SH(50) 连接器

一、产品基本信息

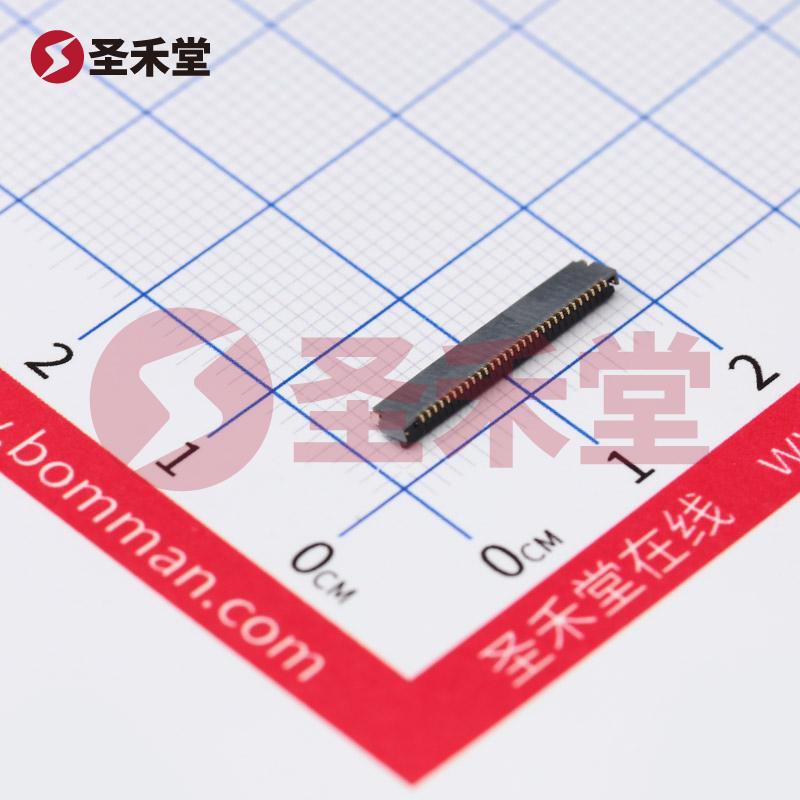

FH34SRJ-30S-0.5SH(50) 是由日本广濑（Hirose）生产的一款FFC/FPC（柔性扁平电缆/柔性印刷电路）连接器。该连接器具有30个触点，间距为0.5毫米，采用双侧触点设计，适合上下接触方式。它的封装方式为表面贴装（SMD），主要用于各种现代电子设备中的信号传输。

二、产品特点

1. 高密度设计：FH34SRJ-30S-0.5SH(50) 的30针配置与0.5mm的接触间距，使其拥有更高的连接密度，非常适合空间有限的电子设备中使用。

2. 双侧触点设计：这种设计增强了连接的可靠性，能够适应更多样化的电缆排列方式，有效地减小了组件的整体高度。

3. 便于自动化贴装：作为SMD类型，FH34SRJ-30S-0.5SH(50) 适合于自动化生产线，通过波峰焊或回流焊进行安装，提高了生产效率。

4. 稳固的锁定机制：该连接器设计有安全的锁定机制，在连接时能够提供稳定且可靠的接触，避免因振动或移动而导致的接触不良。

5. 优质材料：广濑针对该连接器所采用的材料经过严格筛选，具有良好的耐热性、耐腐蚀性，以及优良的电气性能和机械性能。

三、应用场景

FH34SRJ-30S-0.5SH(50) 连接器广泛应用于各种电子产品中，主要包括但不限于如下领域：

1. 消费电子：如智能手机、平板电脑、笔记本电脑等移动设备中，FFC/FPC 连接器在内部组件之间提供稳定的可靠连接。

2. 工业设备：在工业自动化系统中，FFC/FPC 连接器可以用于传感器、执行器等设备之间的信号传输，确保控制系统的可靠运行。

3. 医疗设备：在医疗器械中，例如便携式超声仪器、监控设备等，使用高密度的连接器可以实现紧凑的设计和高效的信号传输。

4. 汽车电子：随着汽车电子化程度的提高，该连接器也被应用于车载电子系统，如信息娱乐系统、导航系统及安全控制系统等。

四、技术规格

• 型号：FH34SRJ-30S-0.5SH(50)
• 触点数：30P
• 触点间距：0.5mm
• 连接器类型：FFC/FPC连接器
• 封装类型：SMD, 卧贴设计
• 工作温度范围：通常为-40°C至+85°C
• 电流额定值：每个触点的额定电流通常为500mA，具体应根据实际应用情况和使用条件确定。

五、总结

FH34SRJ-30S-0.5SH(50) 连接器凭借其小巧、高密度的特性和可靠的接触设计，成为现代电子产品中不可或缺的组成部分。无论是在消费电子、工业设备，还是在医疗和汽车电子领域，其优良的性能和广泛的适用性使其成为设计工程师的理想选择。凭借广濑在连接器行业的领导地位与品质保证，FH34SRJ-30S-0.5SH(50)为各种应用提供了有效的解决方案，助力电子产品实现更高的性能与稳定性。
